Система регистрации данных и коммутации Rigol серии M300

25 августа 2016

Rigol M300 | Rigol M301 | Rigol M302

Система регистрации данных и коммутации Rigol серии M300, имеющая модульную структуру, объединила в себе точность измерения и гибкость коммутации сигналов. Серия Rigol M300 – это универсальное решение задач измерения с большим количеством контролируемых точек или сигналов проводимых при проверке работы изделия на этапе его разработки, а также для автоматической проверки в процессе производства.

  • До 320 коммутируемых каналов в одном Rigol M300
  • Сканирование с заданным интервалом и сохранением во внутренней памяти до 100 000 отсчетов
  • Поддержка 8 типов модулей
  • Цифровой мультиметр 6½ разряда может быть включен/отключен после установки в любой слот
  • Дистанционное управление стандартными командами SCPI
  • Статистика: среднее, максимальное и минимальное значения, среднеквадратическое отклонение
  • ЖК-дисплей TFT, 4.3 дюйма
  • Мощное программное обеспечение для персонального компьютера
  • Поддержка интерфейсов: USB Device,USB Host, GPIB, LAN (LXI-Core Device 2011), RS232
  • Система Rigol M300 включена в Госреестр СИ, регистрационный № 54985-13 (срок действия до 17.07.2023)

ОСОБЕННОСТИ:

Rigol M300

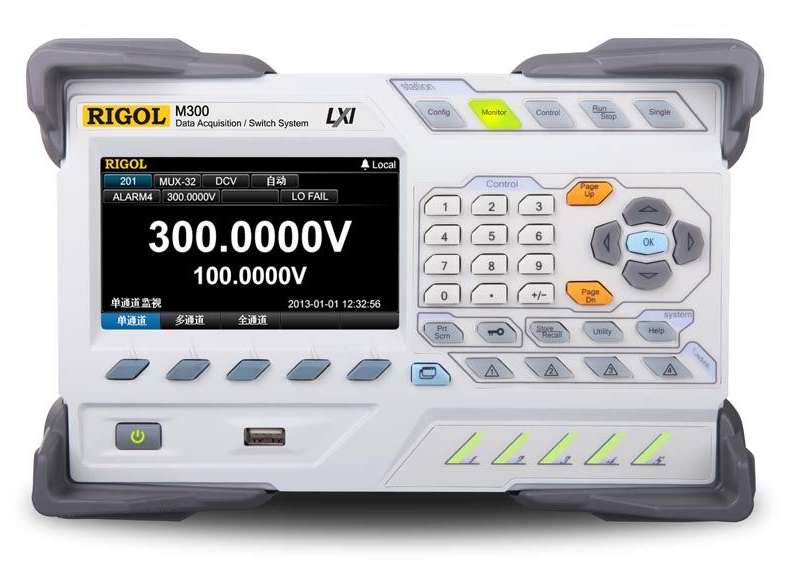

Крупный дисплей
ЖК-дисплей 4.3 дюйма облегчает управление прибором, позволяя настраивать его непосредственно, без использования персонального компьютера.

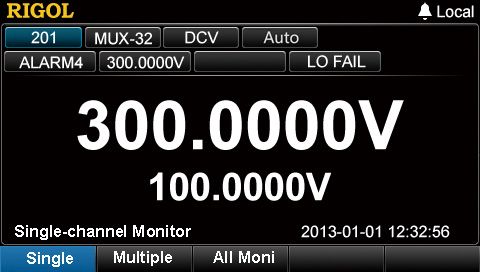

Разрешение измерения 61/2 разряда
Возможность установки в любой слот цифрового мультиметра 6½ разряда. Разнообразные функции измерения: постоянное напряжение (DCV), постоянный ток (DCI), переменное напряжение (ACV), переменный ток (ACI), сопротивление по 2-проводной схеме (2WR), сопротивление по 4-проводной схеме (4WR), период (PERIOD), частота (FREQ), температура (TEMP: термопара, термистор или RTD) и любой датчик.

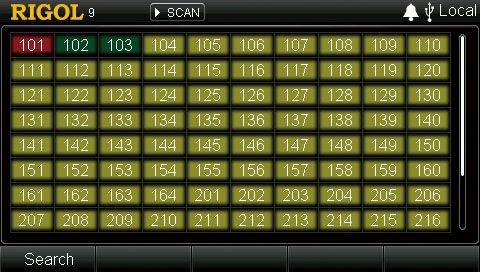

До 320 каналов
До 320 коммутируемых каналов в одном M300 (очень низкая стоимость в пересчете на один канал).

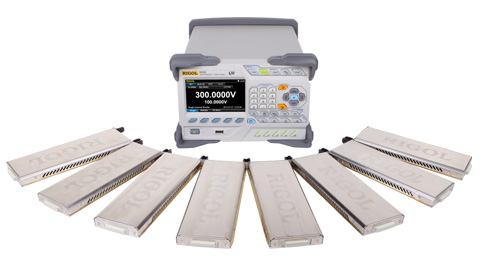

Поддержка 8 типов модулей
Поддержка 8 модулей: мультиметр MC3065, мультиплексорные: MC3120, MC3132, MC3164, MC3324, силовой коммутатор MC3416, многофункциональный MC3534 и матричный коммутатор MC3648.

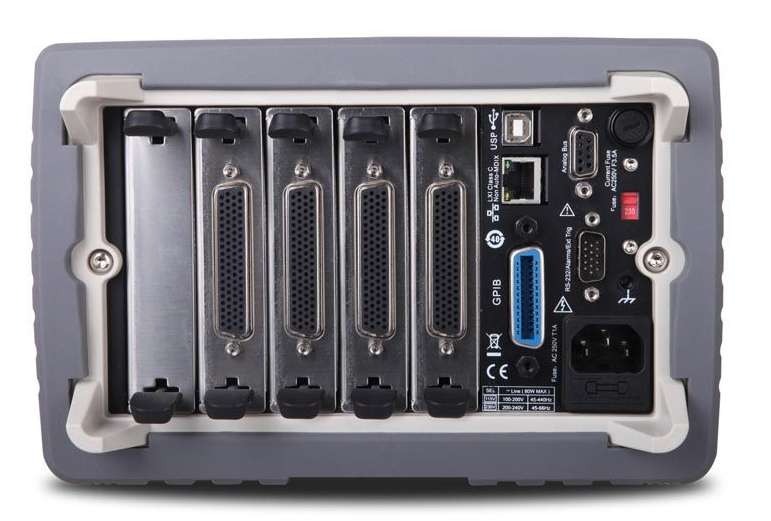

Разнообразие коммуникационных интерфейсов
Разнообразие коммуникационных интерфейсов в стандартной комплектации прибора: USB Device, USB Host, GPIB, LAN (LXI Core 2011 Device) and RS232.

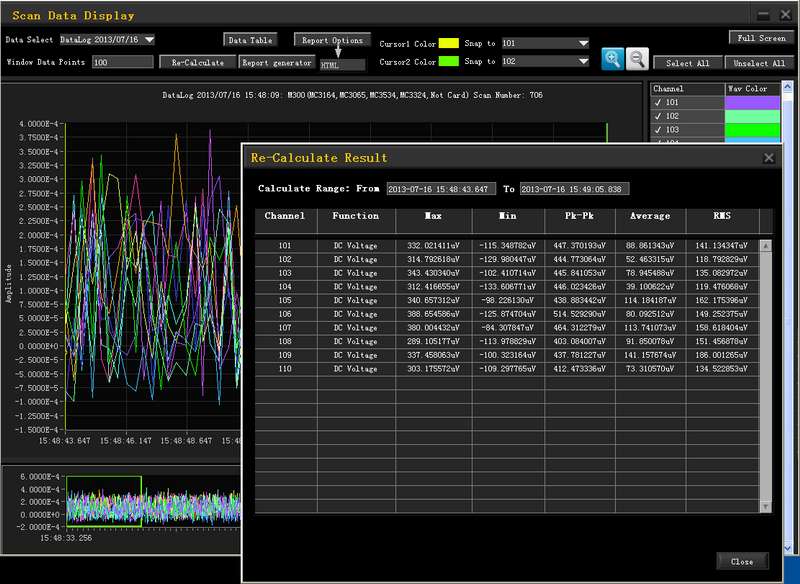

Ultra Acquire

Дистанционное управления с помощью программы Ultra Acquire
Программа Ultra Acquire для дистанционного управления M300 и анализа полученных данных на персональном компьютере.



Сравнительная таблица

  RIGOL Keysight
Модель M300 34970A 34972A 2701
Размеры, мм 154х231х373.4 88.5х254.4х374 89х213х370
Масса, кг 5.7 3.6 4.75
Дисплей 480x272 - -
жидкокристаллический вакуумный флюоресцентный дисплей вакуумный флюоресцентный дисплей
Питание сеть переменного тока сеть переменного тока сеть переменного тока
Потребление, ВА 30 25 80
Интерфейсы LAN (LXI-C) + - + + (без LXI-C)
USB DEVICE + - + -
USB HOST + - + -
GPIB + + -
RS232 + + +
внешн. запуск (EXT TRIG) + + + +
  Мин. погрешность ± (% показание + % диапазон)
постоянное напряжение 0.0035+0.0005 0.0035 + 0.0005 0.0030 + 0.0005
постоянный ток 0.0500+0.0050 0.0500 + 0.0050 0.0500 + 0.0080
сопротивление 0.0100+0.0010 0.0100 + 0.0010 0.0100 + 0.0006
переменное напряжение 0.0600+0.0300 0.0600 + 0.0400 0.0600 + 0.0300
переменный ток 0.1000+0.0400 0.1000 + 0.0400 0.1000 + 0.0400
частота/период 0.0070 0.0100 0.0080



Более подробные характеристики можно посмотреть, скачав техническое описание (DataSheet) на серию Rigol M300 на нашем сайте.
