Одноканальный вакуумный пинцет Quick 381A ESD: точный захват SMD-компонентов

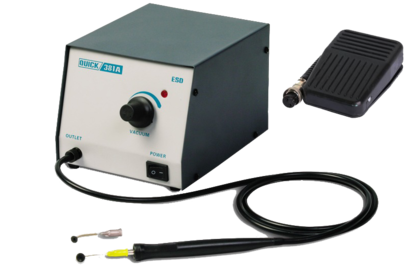

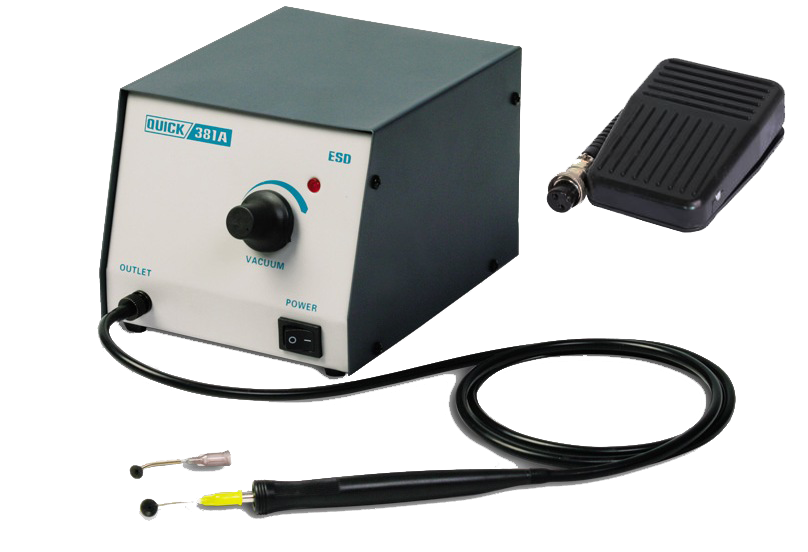

Работа с мелкими SMD-компонентами — резисторами, конденсаторами, микросхемами — часто сопряжена с риском: обычный пинцет сжимает корпус, оставляет следы, а иногда и срывает деталь с платы. Вакуумный пинцет Quick 381A решает эту проблему принципиально иначе. Вместо механического зажима используется разрежение воздуха: компонент «прилипает» к силиконовой присоске и удерживается без какого-либо давления. Это исключает сколы керамики, повреждение тонких выводов и смещение контактов. Модель 381A — одноканальная версия, рассчитанная на одного оператора. Она компактна, оснащена встроенным диафрагменным насосом и управляется ножным выключателем, что освобождает руки для работы с компонентом.

Технические характеристики Quick 381A ESD

• Количество каналов — 1
• Потребляемая мощность — 7 Вт
• Тип насоса — диафрагменный
• Максимальное давление отсоса — 0.03 МПа
• Максимальный поднимаемый вес — до 120 г
• Материал насадок-присосок — силиконовый каучук
• Исполнение — ESD (антистатическое)
• Размеры — 130 (Д) × 160 (Ш) × 110 (В) мм
• Вес — около 1.55 кг
• Питание — 220 В

Размеры сменных насадок и присосок

• Длина ручки пинцета — 123 мм, внешний диаметр — 10 мм
• Длина гибкого шланга — 1100 мм, внешний диаметр — 6 мм
• Прямая насадка — внутренний диаметр 1.1 мм
• Изогнутая насадка — внутренний диаметр 1.45 мм
• Силиконовые присоски — диаметр 6 мм и 8 мм

Что умеет вакуумный пинцет Quick 381A

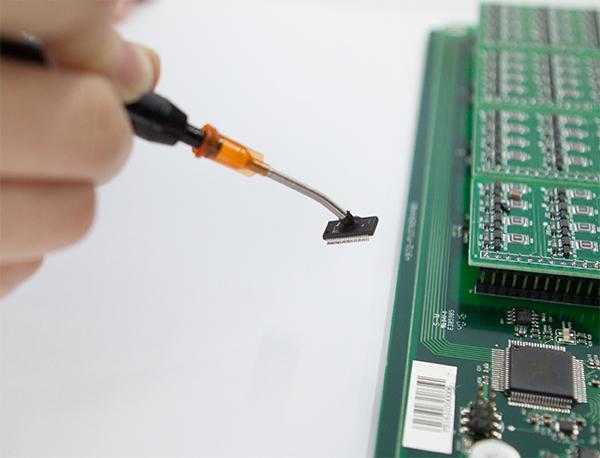

• Захват компонентов без механического контакта — в отличие от обычного пинцета, вакуумный захват не сжимает корпус и не оставляет следов. Это особенно важно для керамических конденсаторов, хрупких кристаллов и компонентов с тонкими выводами.
• Диафрагменный насос с разрежением 0.03 МПа — обеспечивает стабильное удержание компонентов весом до 120 г. Этого достаточно для большинства SMD-компонентов, включая микросхемы в корпусах SOIC и QFP.
• Сменные насадки и присоски — в зависимости от размера и формы компонента можно подобрать подходящую насадку: прямую или изогнутую, с присоской 6 мм или 8 мм. Это расширяет диапазон задач от мелких резисторов 0402 до крупных микросхем.
• ESD-исполнение — ручка, наконечники и присоски изготовлены из антистатических материалов. Статический потенциал не накапливается на корпусе и не передаётся компоненту, что защищает чувствительные микросхемы от повреждения.
• Ножной выключатель — управление пинцетом осуществляется педалью, что освобождает руки оператора для точного позиционирования компонента. Насос работает только в момент нажатия на педаль, что экономит электроэнергию и продлевает срок службы прибора.
• Компактный корпус — станция занимает минимум места на рабочем столе, а пинцет соединён с ней гибким шлангом длиной 1100 мм, что обеспечивает свободу перемещения.

Где применяется Quick 381A

Вакуумный пинцет востребован везде, где приходится работать с мелкими компонентами:

• Монтаж и демонтаж SMD-компонентов — резисторов, конденсаторов, светодиодов, микросхем.
• Сборка печатных плат — установка компонентов перед пайкой, особенно при мелкосерийном и ремонтном производстве.
• Ремонт электроники — извлечение компонентов из труднодоступных мест, где пинцет не помещается.
• Работа с BGA-компонентами — вакуумный захват позволяет поднять чип после демонтажа, не касаясь его руками.
• Оптические и ювелирные работы — перемещение мелких деталей без следов и загрязнений.
• Учебные лаборатории — демонстрация монтажа SMD-компонентов без риска повреждения деталей.

Преимущества одноканальной модели

1. Простота и доступность. Одноканальная модель 381A — это базовое решение для одного рабочего места. Она компактна, не требует сложной настройки и подходит для мастерских, где вакуумный захват нужен одному оператору.
2. Безопасность для компонентов. Вакуумный захват исключает механическое давление на корпус, что критично для керамических конденсаторов, кварцевых резонаторов и тонких кристаллов.
3. Универсальность насадок. Прямые и изогнутые насадки, присоски двух диаметров и сменные ручки позволяют адаптировать пинцет под конкретный тип компонента без покупки дополнительного оборудования.
4. ESD-защита. Все элементы, контактирующие с компонентом, изготовлены из антистатических материалов. Это обязательное требование для работы с современными микросхемами.
5. Ножной выключатель. Управление педалью освобождает руки и делает работу более удобной. Насос включается только при необходимости, что снижает износ и экономит электроэнергию.
