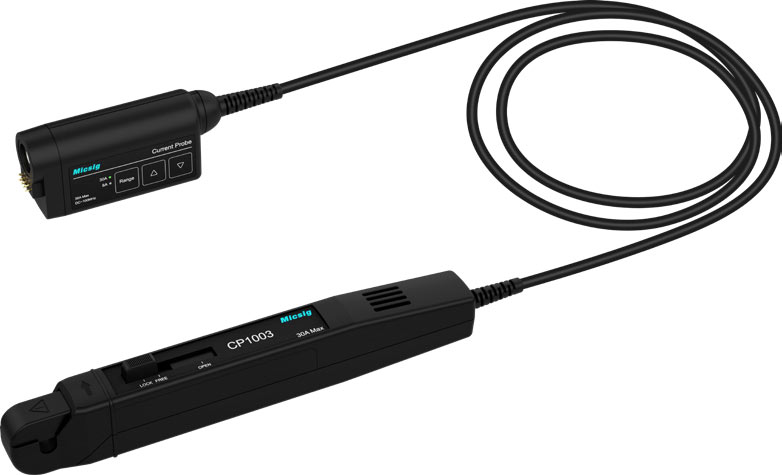

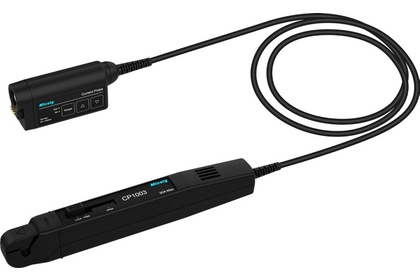

Осциллографический токовый пробник AC/DC Micsig CP1003

Micsig
Осциллографический токовый пробник AC/DC Micsig CP1003
На складе: отсутствует
Артикул
№ 03099
Гарантия Гарантия
12 месяцев
Полоса пропускания
100 МГц
50 МГц
100 МГц
50 МГц
Коэф. деления
x2, x10
x2, x10
x2, x10
x2, x10
Токовый
Да
Да
Да
Да
Автодетектирование делителя осциллографом


Да
Да

Micsig CP1003 является экономичной заменой пробникам Tektronix TCP0030A и Tektronix TCP312A.

Габариты упаковки 32x23x10.5 см   Вес в упаковке 1.4 кг

Модель Micsig CP1003

Полоса пропускания

100 МГц

Длительность фронта

≤3.5 нс

Диапазоны измерения

6 А (x2): 20 мА~6 А;

30 А (x10): 50 мА~30 А

Чувствительность, приведенная к выходу

1 В/2 А (6 А)

1 В/10 А (30 А)

Погрешность для постоянного тока

(типовое)

±1%±10 мА(6A )

±1%±50 мА(30A)

Время задержки сигнала

<6 нс(6 А )
<6 нс(30 А)

Максимальный измеряемый ток

30 А амплитуда переменного тока,60 А размах,21.21 Аскз

Шумы ≤1.4 мАскз(полоса 20 Мгц, диапазон 30A, x10)

Категория измерения

CAT II 300 В

Макс. диаметр проводника с током

5 мм

Индикация перегрузки

мигание индикатора

Питание

12 В, постоянный ток

Размеры датчика тока 175.22х20.4х28.97 мм
Размеры модуля управления 77.99х22х36.98 мм
Длина кабеля 1 м
Масса датчика 165 г

Интерфейс

Micsig UPI

Язык Версия Размер и тип

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2024 5.20 Мб, PDF Скачать

Высокочастотные токовые пробники AC/DC Micsig CP

Высокочастотные пробники постоянное/переменного тока CP1003/CP1003B/CP503/CP503B

Английский 2022 2.09 Мб, PDF Скачать

Micsig High Frequency AC / DC Current Probe unboxing
