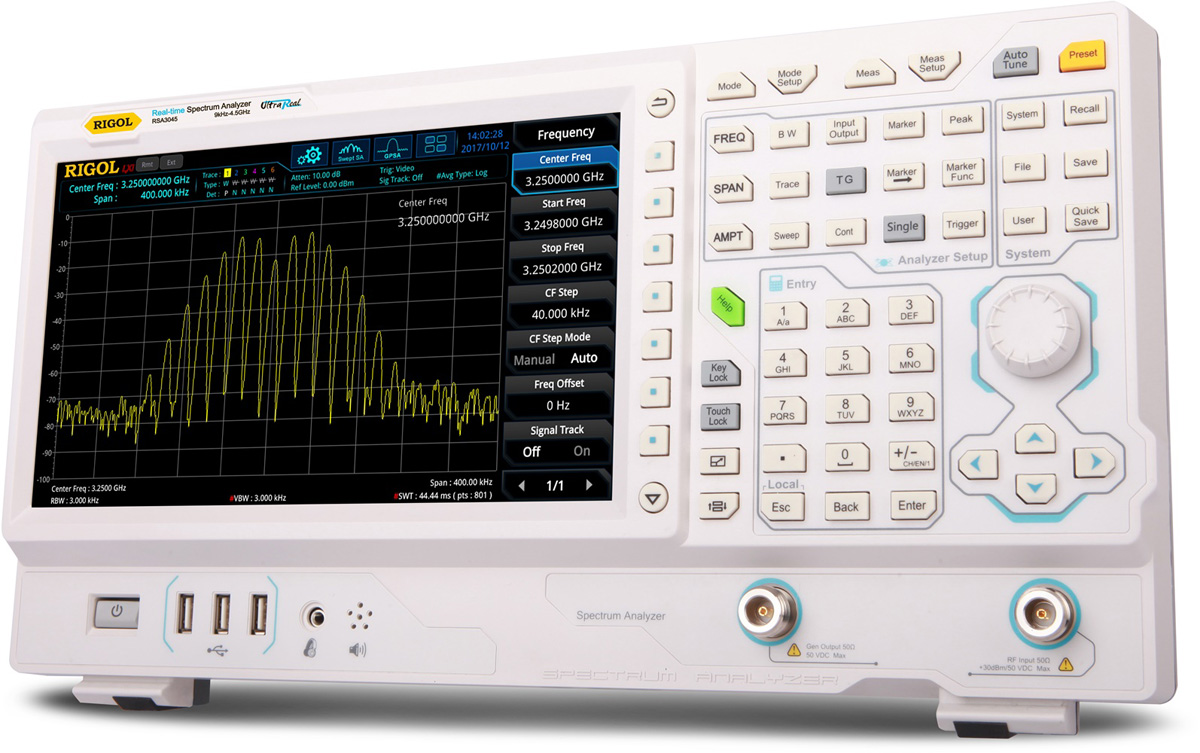

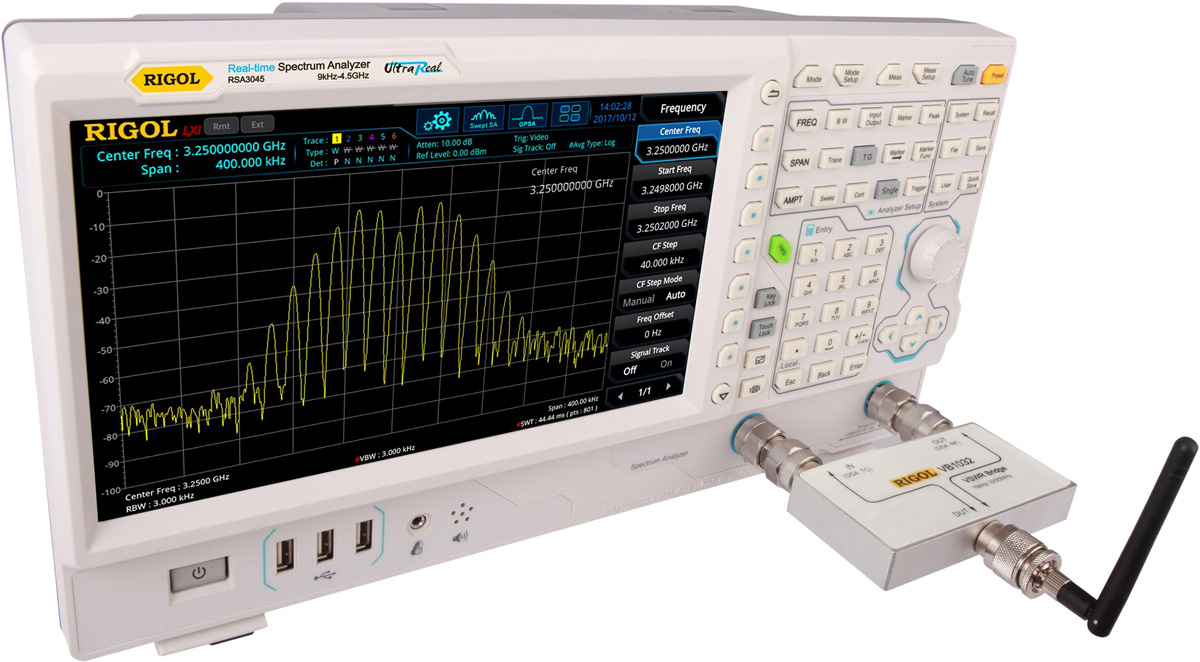

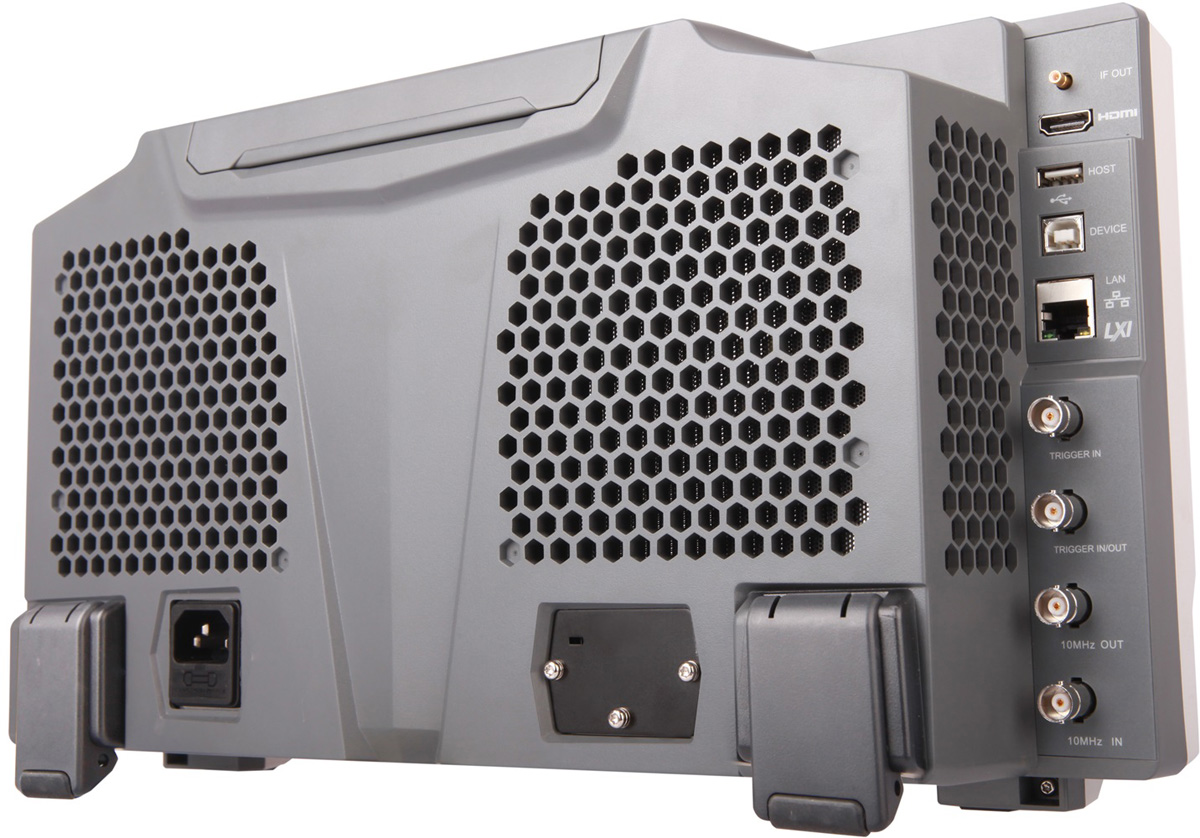

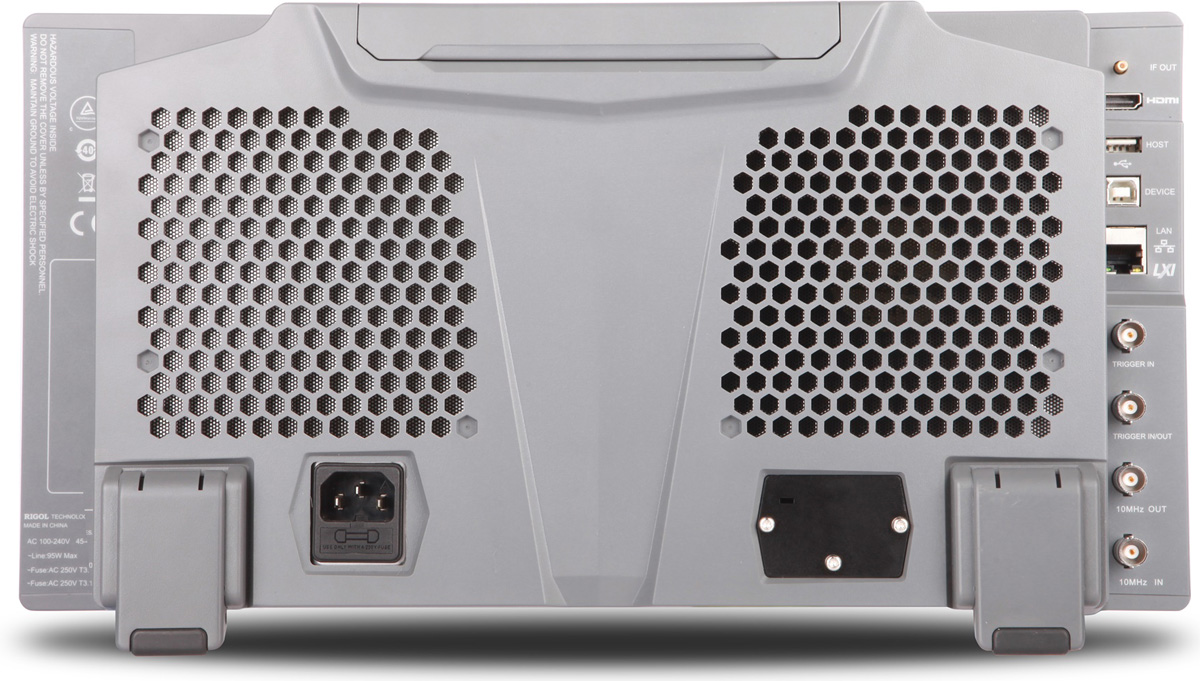

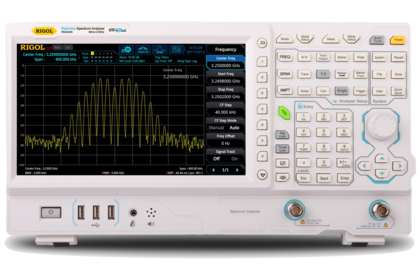

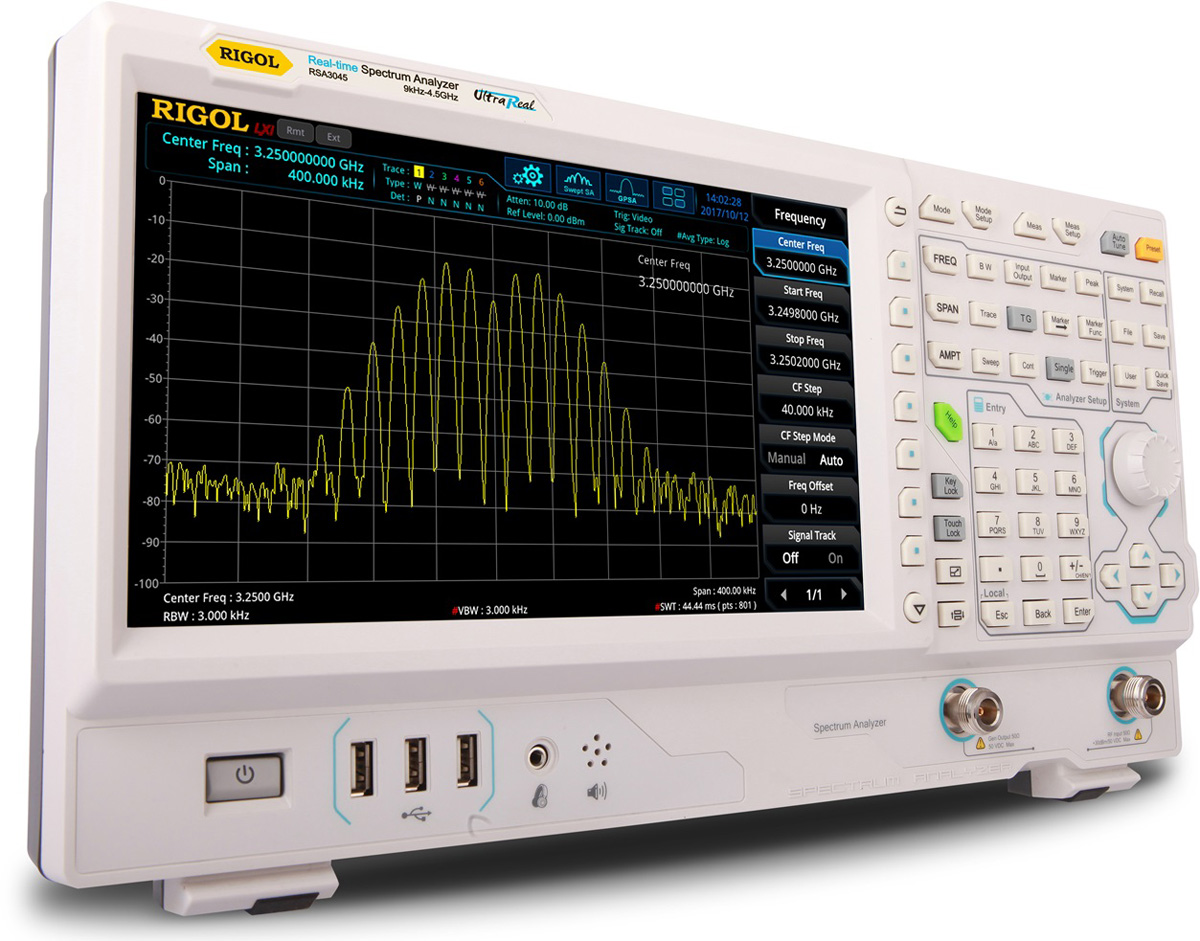

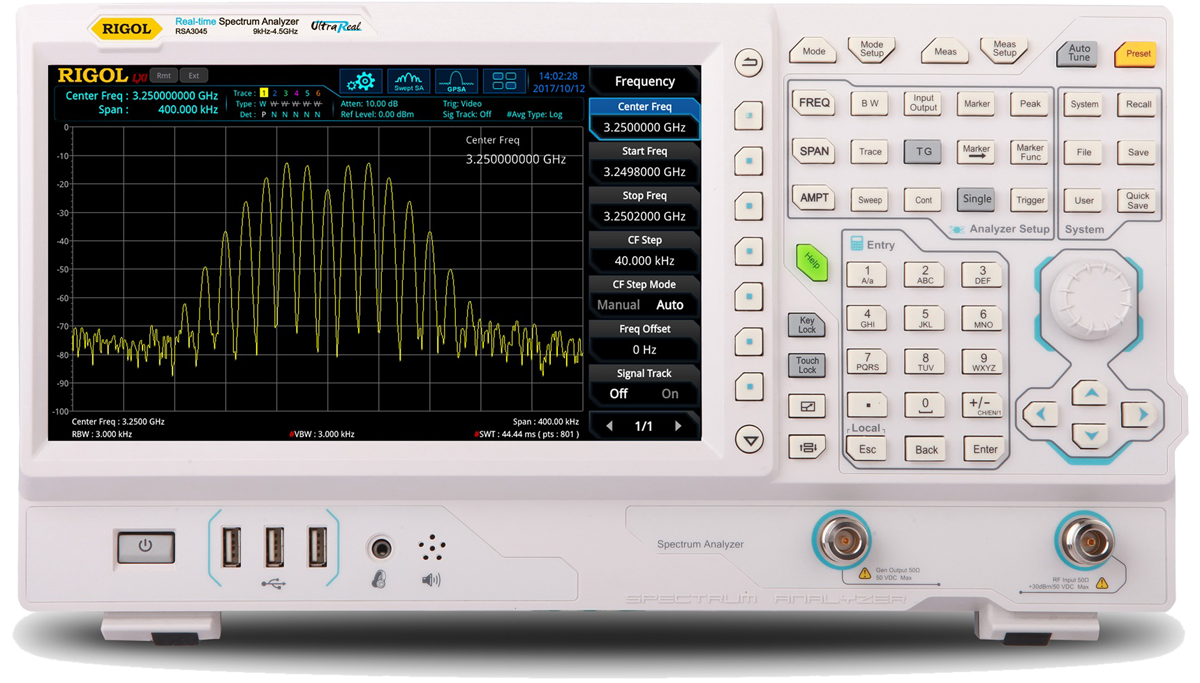

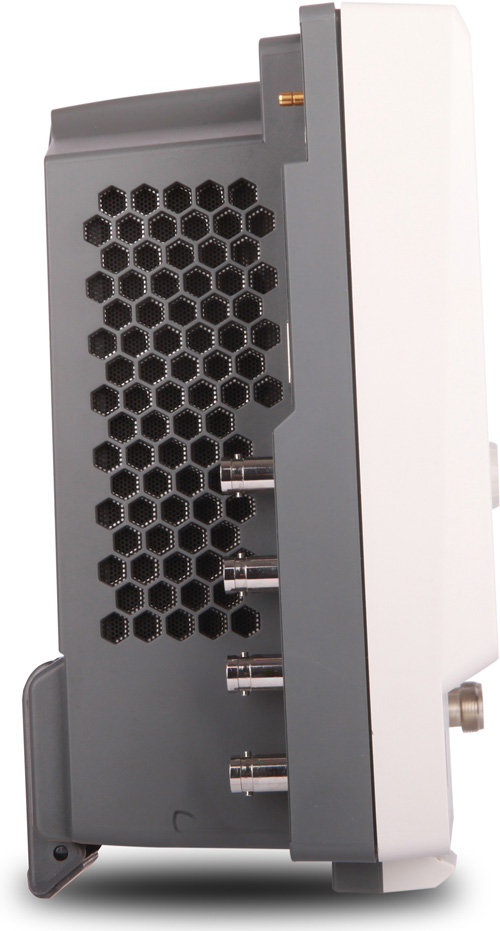

Анализатор спектра реального времени Rigol RSA3045-TG

ПОДРОБНЕЕ >>>

Анализаторы спектра реального времени Rigol серии RSA3000 на основе технологии Ultra-Real, высокоскоростной режим измерения в реальном времени позволяет без слепого времени регистрировать сигналы и анализировать полученные данные. Анализаторы спектра Rigol серии RSA3000 обеспечивают различные режимы отображения, например, спектрограмма, отображение плотности появления сигнала и распределение мощности по времени (PvT). Кроме того, прибор также имеет функцию запуска по частотной маске (FMT). Предусмотрена работа в режиме стандартного анализатора спектра (GPSA) или анализатора спектра реального времени (RTSA).

Особенности технологии Ultra-Real:

Анализ спектра без слепого времени
Непрерывная регистрация данных сигнала в полосе частот реального времени
Непрерывный анализ спектра, отсутствие слепых зон по времени

Запуск по частотной маске (FMT)
Запуск по частотной маске (FMT) для измерения случайных и переходных процессов на спектрограмме

Сложные режимы отображения
Спектрограмма без слепого времени отображает изменение спектрального состава сигналов
Режим отображения плотности позволяет визуализировать, как часто появляются сигналы.

Модель RSA3045-TG отличается от RSA3045 наличием трекинг генератора.

Трекинг-генератор (следящий генератор) в измерительной технике — это генератор гармонических сигналов сверхвысокой или высокой частоты, который управляется при помощи анализатора спектра. Мгновенная частота колебаний на выходе трекинг-генератора точно равна частоте, на которую в данный момент времени настроен полосовой фильтр анализатора спектра. Конструктивно, трекинг-генератор представляет собой 2х- или 3х-ступенчатый синтезатор частоты. В нём реализуется функция преобразования частоты, обратная функции преобразования частоты в анализаторе спектра.

Пара из трекинг-генератора и управляющего им анализатора спектра образует простейший замкнутый испытательный стенд (сетевой анализатор, тестер) для проверки радиочастотных цепей и кабельных линий.
