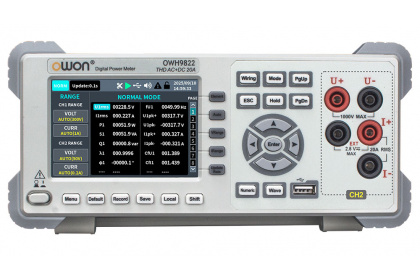

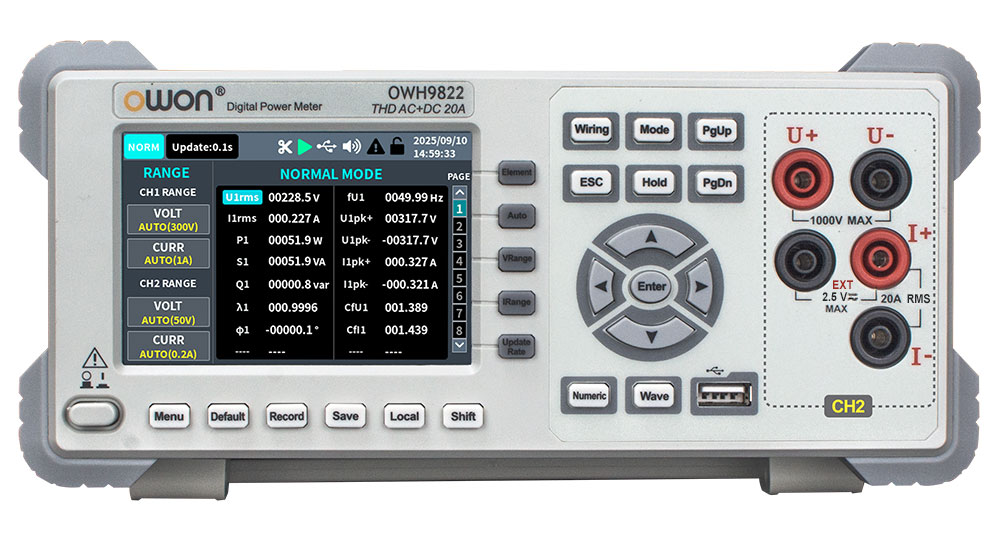

OWON OWH9822: измерение сверхбольших токов до 25 кА с внешним датчиком

Когда речь заходит о токах в десятки тысяч ампер — электросварка, дуговые печи, мощные электродвигатели, индукционный нагрев — обычные ваттметры с внутренним шунтом на 20 А бесполезны. Для таких задач нужен прибор, способный работать с внешними датчиками тока. OWON OWH9822 из серии OWH9800 решает именно эту проблему: при подключении пояса Роговского или токового трансформатора диапазон измерения расширяется до 25 кА. Это не просто «старшая версия» базовой модели — это инструмент для принципиально другого класса задач, где счёт идёт на десятки киловатт и сотни ампер.

Технические характеристики OWON OWH9822

• Количество измерительных каналов — 2 (CH1: однофазный AC; CH2: однофазный AC+DC)
• Диапазон напряжения (CH1) — 3–600 В RMS
• Диапазон напряжения (CH2) — 0–1000 В пиковых
• Диапазон тока (внутренний шунт) — 0–20 А RMS / 0–20 А пиковых
• Диапазон тока (с внешним датчиком) — до 25 кА
• Диапазон мощности (CH1) — 0–12 кВт
• Диапазон мощности (CH2) — 0–20 кВт (при внутреннем измерении)
• Точность измерения напряжения и тока — ±(0,4% от показания + 0,1% от диапазона + 1 единица)
• Точность измерения мощности — ±(0,4% от показания + 0,1% от диапазона + 1 единица)
• Количество измеряемых параметров — 16 (V, A, W, VA, var, λ, fU, CfU, CfI, Upk, Ipk, THD и др.)
• Анализ гармоник — до 63-го порядка включительно, полоса 2,8 кГц
• Коэффициент амплитуды — переключаемый CF=3 или CF=6
• Дисплей — 3,95" цветной TFT LCD
• Режимы отображения — числовой, осциллограмма, столбчатая диаграмма
• Скорость обновления — 0,1 / 0,2 / 0,5 / 1 / 2 / 5 с
• Интегрирование — ватт-часы (Wh) и ампер-часы (Ah)
• Интерфейсы — RS232 (стандарт), USB-host
• Поддержка протоколов — SCPI, Modbus
• Длительность записи данных — до 72 часов
• Габариты — 295 × 110 × 235 мм
• Вес — 1,3 кг

Зачем нужен внешний датчик тока

Внутренний шунт прибора рассчитан на ток до 20 А. Это покрывает большинство лабораторных и бытовых задач, но не подходит для промышленных установок, где токи измеряются сотнями и тысячами ампер. Подключение внешнего датчика — пояса Роговского, токового трансформатора или шунта с нормированным выходом — расширяет диапазон до 25 кА. Прибор при этом сохраняет все функции анализа: измерение мощности, коэффициента мощности, гармоник, расчёт КПД. Фактически OWH9822 превращается в полноценный анализатор энергопотребления для самого мощного оборудования.

Как это работает на практике

Внешний датчик устанавливается на проводник с измеряемым током и подключается к специальному входу прибора. Сигнал с датчика нормируется и обрабатывается измерительной схемой OWH9822 так же, как и сигнал с внутреннего шунта. Пользователь работает с теми же меню, графиками и функциями анализа — разница только в масштабе измеряемых величин. Это избавляет от необходимости приобретать отдельный дорогостоящий анализатор для промышленных токов.

Что даёт двухканальная схема при работе с мощным оборудованием

Два независимых канала позволяют одновременно контролировать вход и выход устройства. Например, при тестировании мощного трансформатора или преобразователя частоты канал CH1 подключается к питающей сети, а канал CH2 — к нагрузке. Прибор автоматически сравнивает параметры и вычисляет КПД, потери мощности и коэффициент преобразования. Для инженеров, занимающихся энергоаудитом и оптимизацией потребления, это экономит часы ручной работы.

Области применения OWON OWH9822

• Электросварочное оборудование — контроль потребляемой мощности и качества электроэнергии при сварке на больших токах.
• Дуговые и индукционные печи — измерение энергопотребления в металлургии и литейном производстве.
• Мощные электродвигатели и приводы — анализ нагрузки, пусковых токов, коэффициента мощности.
• Испытательные стенды — сертификация оборудования по энергоэффективности, нагрузочные тесты.
• Энергоаудит предприятий — выявление неэффективных потребителей, контроль потерь.
• Научные исследования — измерение параметров экспериментальных установок с высоким потреблением тока.

Преимущества OWON OWH9822

1. Расширение до 25 кА через внешний датчик — то, чего нет у младших моделей серии. Прибор работает и как обычный ваттметр на 20 А, и как анализатор сверхбольших токов — в зависимости от подключённого датчика.
2. Сохранение всех функций анализа при работе с внешним датчиком. Гармоники до 63-го порядка, коэффициент мощности, пиковые значения, интегрирование Wh и Ah — всё доступно в полном объёме.
3. Автоматический расчёт КПД по двум каналам. Не нужно вручную обрабатывать данные с двух приборов — OWH9822 делает это сам.
4. Длительная запись до 72 часов на USB-накопитель. Удобно для мониторинга энергопотребления в течение смены или суток без подключения к компьютеру.
5. Поддержка SCPI и Modbus. Прибор легко встраивается в автоматизированные системы мониторинга и управления.
6. Компактный корпус и небольшой вес. Прибор можно переносить между объектами, что важно при выездном энергоаудите.
