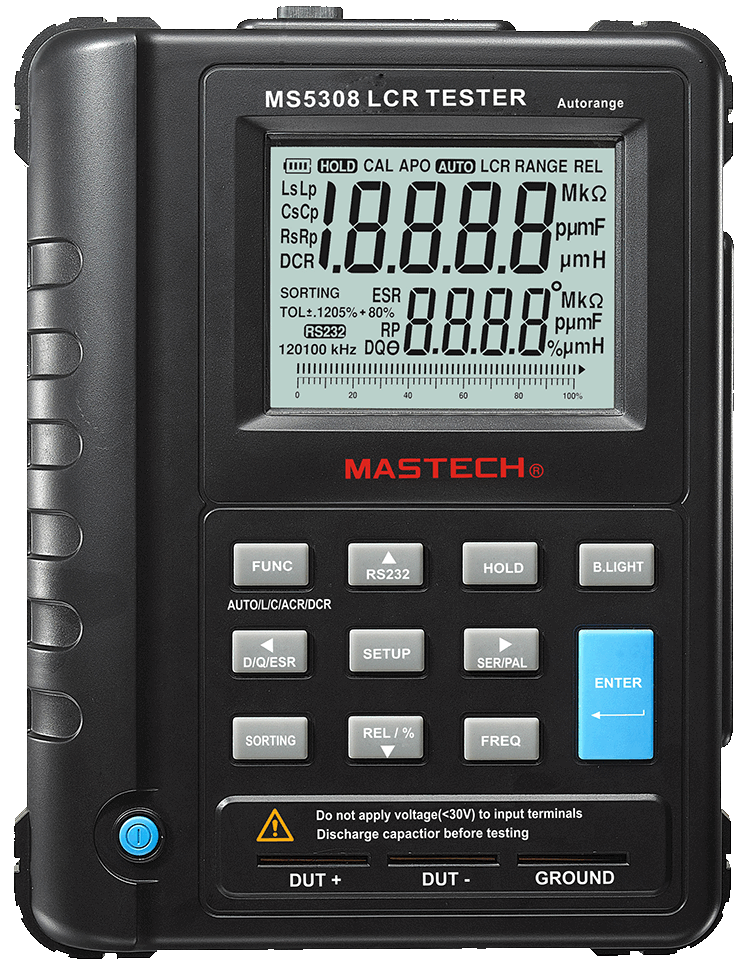

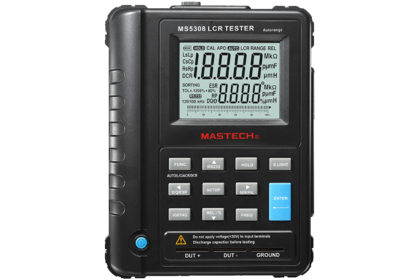

LCR-метр Mastech MS5308

Mastech
LCR-метр Mastech MS5308
На складе: отсутствует
Артикул
№ 00344
Гарантия Гарантия
12 месяцев
Разрядность шкалы
2000, 20000
Макс. измеряемое сопротивление
200 МОм
Макс. измеряемая ёмкость
20 мФ
Макс. измеряемая индуктивность
20000 Гн
Питание
батарея, тип "АА"
Интерфейс
USB
Доп. характеристики
Подсветка дисплея, Автовыключение, SMD-пинцет

Цифровой измеритель LCR MS5308 – это профессиональный инструмент для измерения индуктивности, емкости и сопротивления с широкими возможностями, в том числе автоматическая идентификация типа пассивного элемента, автоматический выбор предела измерения, высокие точность и скорость измерения, широкий диапазон измерения и т.д. В то время как обычный мультиметр при измерении сопротивления обеспечивает только режим постоянного тока, Mastech MS5308 позволяет работать в режиме как переменного, так и постоянного тока. В режиме переменного тока для лучшего удовлетворения современных потребностей измерения индуктивности, емкости и сопротивления в приборе предусмотрен набор различных частот испытательного сигнала вплоть до 100 кГц.

Описание функциональных характеристик Mastech MS5308

  • Двойной жидкокристаллический дисплей (макс. 19999 – основной цифровой индикатор, 1999 отсчетов – дополнительный цифровой индикатор)
  • Измерение сопротивления, емкости и индуктивности с автоматической идентификацией типа пассивного элемента и автоматическим выбором предела измерения.
  • Измерение R/L/C отдельно (режим одиночных измерений).
  • Измерение сопротивления в режиме постоянного тока DCR.
  • Отображение значений D/Q/ESR на дополнительном цифровом индикаторе.
  • Возможность выбора измерения для последовательной или параллельной эквивалентной схемы.
  • Функция измерения относительного отклонения.
  • Возможность выбора частоты испытательного сигнала: 100/120 Гц/1/10/100 кГц в режиме переменного тока.
  • Функция сортировки компонентов.
  • Отображение заряда батареи, автоотключение в том случае, если с прибором не производится операций в течение определенного времени.

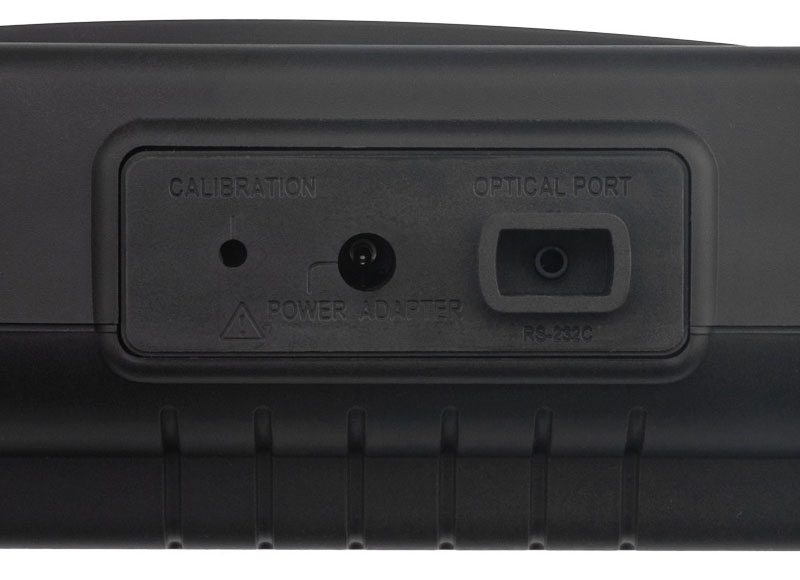

  • ИК-интерфейс передачи данных повышает надежность работы прибора (поддержка «горячего» подключения). Специальное программное обеспечение позволяет легко работать с прибором.

Габариты упаковки 32x25.5x12.5 см   Вес в упаковке 2.2 кг

Двойная цифровая шкала
Разрядность шкалы 20000/2000 отсчетов
Частоты измерения: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
Проверка годности с заданным уровнем допуска: 1%, 2%, 5%, 10%, 20%
Схема подключения: последовательная/параллельная
Кол-во выводов для измерения: 5
Измерения: Ls/Lp; Cs/Cp; Rs/Rp; D, Q, SR, фаза, импеданс
Индуктивность: 0.001 мкГн ~ 20 000 Гн
Емкость: 0.01 пФ ~ 20 000 мкФ
Сопротивление: 0.001 Ом ~ 200 МОм
ESR: 0.01 Ом- 999.9 Ом
Подсветка дисплея
Автоотключение питания
USB интерфейс
Питание Mastech MS5308: 8x1.5 В АА + 1x9 В 6LR6
Габариты Mastech MS5308: 224x172x58 (мм), вес 841 г

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MASTECH MS5308

Таблица 1: Пределы измерения сопротивления. Режим измерения: Rs/Rp

Частота

Предел

Разрешение

Погрешность

100 Гц/120 Гц

200.00 Ом

0.01 Ом

1.0%+5

100 Гц/120 Гц

2.0000 кОм

0.1 Ом

0.3%+5

100 Гц/120 Гц

20.000 кОм

1 Ом

0.3%+5

100 Гц/120 Гц

200.00 кОм

0.01 кОм

0.5%+5

100 Гц/120 Гц

2.0000 МОм

0.1 кОм

1.0%+5

100 Гц/120 Гц

20.000 МОм

1 кОм

1.0%+5

100 Гц/120 Гц

200.00МОм

0.1 МОм

2.0%+5

1 кГц

20.000 Ом

0.001 Ом

1.0%+5

1 кГц

200.00 Ом

0.01 Ом

0.3%+5

1 кГц

2.0000 кОм

0.1 Ом

0.3%+5

1 кГц

20.000 кОм

1 Ом

0.3%+5

1 кГц

200.00 кОм

0.01 кОм

0.5%+5

1 кГц

2.0000 МОм

0.1 кОм

1.0%+5

1 кГц

20.000 МОм

1 кОм

2.0%+5

1 кГц

200.0 МОм

0.1 МОм

5.0%+5

10 кГц

20.000 Ом

0.001 Ом

1.0%+5

10 кГц

200.00 Ом

0.01 Ом

0.5%+5

10 кГц

2.0000 кОм

0.1 Ом

0.3%+5

10 кГц

20.000 кОм

1 Ом

0.5%+5

10 кГц

200.00 кОм

0.01 кОм

1.0%+5

100 кГц

20.000 Ом

0.001 Ом

1.0%+5

1 00 кГц

200.00 Ом

0.01 Ом

1.0%+5

1 00 кГц

2.0000 кОм

0.1 Ом

1.0%+5

1 00 кГц

20.000 кОм

1 Ом

2.0%+5

Примечание: Указанные в таблице погрешности приведены для случая D<0,1. Если же D>0,1, их нужно умножить на (1+D2)1/2



Таблица 2: Пределы измерения емкости. Режим измерения: CS/CP

Частота

Предел

Разрешение

Погрешность

100 Гц/120 Гц

20.000 нФ

1 пФ

1.0%+5

100 Гц/120 Гц

200.00 нФ

0.01 нФ

0.5%+5

100 Гц/120 Гц

2000.0 нФ

0.1 нФ

0.5%+5

100 Гц/120 Гц

20.000 мкФ

1нФ

0.5%+5

100 Гц/120 Гц

200.00 мкФ

0.01 мкФ

1.0%+5

100 Гц/120 Гц

2000.0 мкФ

0.1 мкФ

2.0%+5

100 Гц/120 Гц

20.00 мФ

0.1 мФ

2.0%+5

1 кГц

2000.0 пФ

0.1 пФ

1.0%+5

1 кГц

20.000 нФ

1 пФ

1.0%+5

1 кГц

200.00 нФ

0.01 нФ

0.5%+5

1 кГц

2000.0 нФ

0.1 нФ

0.5%+5

1 кГц

20.000 мкФ

1 нФ

0.5%+5

1 кГц

200.00 мкФ

0.01 мкФ

1.0%+5

1 кГц

2000.0 мкФ

0.1 мкФ

1.0%+5

10 кГц

200.00 пФ

0.01 пФ

1.0%+5

10 кГц

2000.0 пФ

0.1 пФ

1.0%+5

10 кГц

20.000 нФ

1 пФ

1.0%+5

10 кГц

200.00 нФ

0.01 нФ

1.5%+5

10 кГц

2000.0 нФ

0.1 нФ

2.0%+5

100 кГц

200.00 пФ

0.01 пФ

2.0%+5

100 кГц

2000.0 пФ

0.1 пФ

1.0%+5

100 кГц

20.000 нФ

1 пФ

2.0%+5

100 кГц

200.00 нФ

0.01 нФ

5.0%+5

Примечание: Указанные в таблице погрешности приведены для случая D<0,1. Если же D>0,1, их нужно умножить на (1+D2)1/2



Таблица 3: Пределы измерения индуктивности. Режим измерения: LS/LP

Частота

Предел

Разрешение

Погрешность

100 Гц/120 Гц

20.000 мГн

1 мкГн

1.0%+5

100 Гц/120 Гц

200.00 мГн

0.01 мГн

0.5%+5

100 Гц/120 Гц

2000.0 мГн

0.1 мГн

0.5%+5

100 Гц/120 Гц

20.000 Гн

1 мГн

0.5%+5

100 Гц/120 Гц

200.00 Гн

0.01 Гн

1.0%+5

100 Гц/120 Гц

2000.0 Гн

0.1 Гн

1.0%+5

100 Гц/120 Гц

20.000 КГн

1 Гн

2.0%+5

1 кГц

2000.0 мкГн

0.1 мкГн

1.0%+5

1 кГц

20.000 мГн

1 мкГн

0.5%+5

1 кГц

200.00 мГн

0.01 мГн

0.5%+5

1 кГц

2000.0 мГн

0.1 мГн

1.0%+5

1 кГц

20.000 Гн

1 мГн

1.0%+5

1 кГц

200.00 Гн

0.01 Гн

2.0%+5

1 кГц

2000.0 Гн

0.1 Гн

5.0%+5

10 кГц

200.00 мкГн

0.01 мкГн

1.0%+5

10 кГц

2000.0 мкГн

0.1 мкГн

0.5%+5

10 кГц

20.000 мГн

1 мкГн

0.5%+5

10 кГц

200.00 мГн

0.01 мГн

1.5%+5

10 кГц

2000.0 мГн

0.1 мГн

2.0%+5

10 кГц

20.000 Гн

0.001 Гн

5.0%+5

100 кГц

20.000 мкГн

0.001 мкГн

1.0%+5

100 кГц

200.00 мкГн

0.01 мкГн

2.0%+5

100 кГц

2000.0 мкГн

0.1 мкГн

2.0%+5

100 кГц

20.000 мГн

1 мкГн

2.0%+5

Примечание: Указанные в таблице погрешности приведены для случая D<0,1. Если же D>0,1, их нужно умножить на (1+D2)1/2

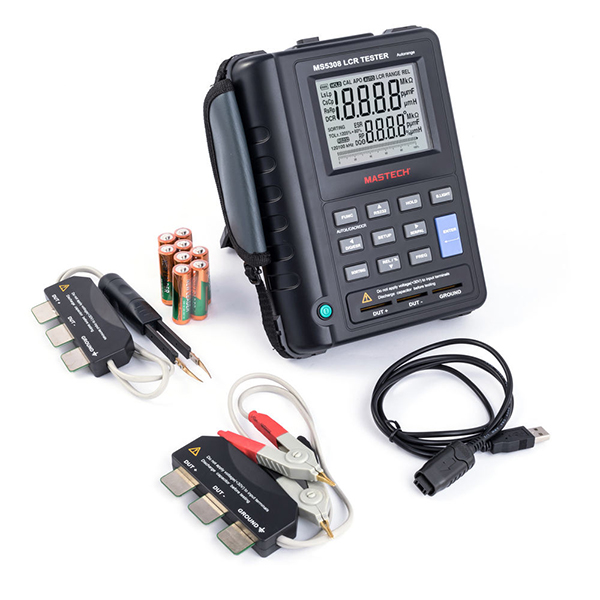

Стандартная комплектация:

  • LCR-метр
  • Зажим Кельвина
  • SMD-пинцет
  • Кабель для подключения к компьютеру
  • CD диск

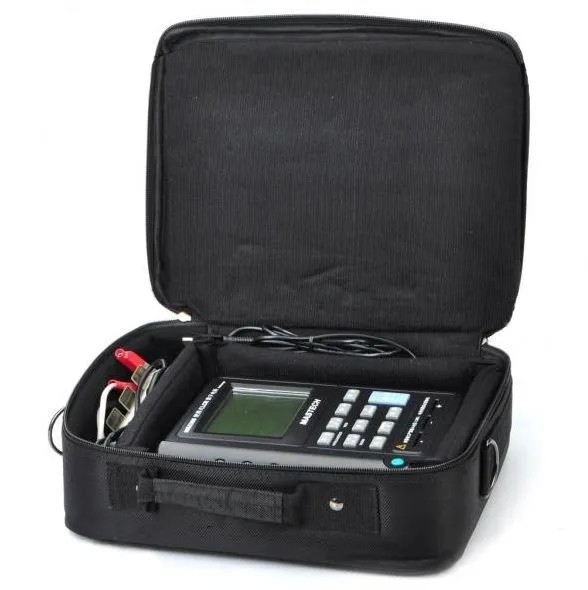

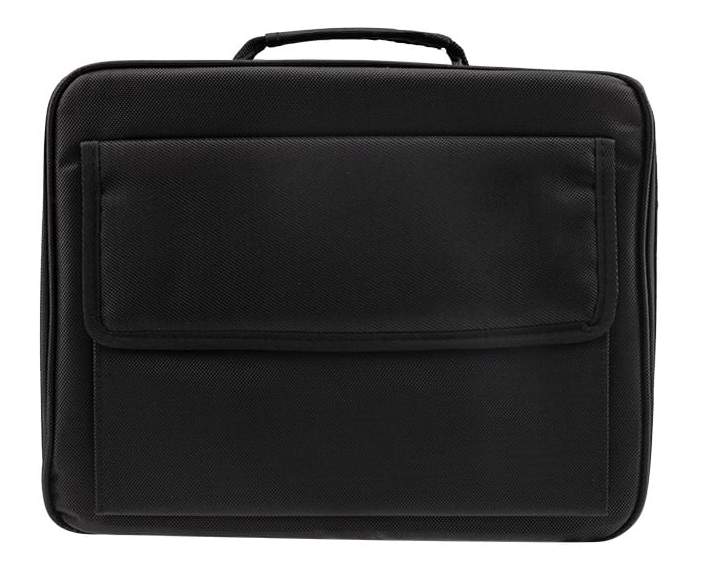

  • Сумка
  • Руководство по эксплуатации
  • Батарея
Язык Версия Размер и тип

CP210x_Universal_Windows_Driver для MS5308

Универсальный драйвер виртуального COM-порта (VCP) Silicon Labs для Windows 11, Windows 10 (версия 1803 и выше)

Английский 11.1.0 265.03 Кб, ZIP Скачать

Каталог продукции Mastech

Токоизмерительные клещи, измерители сопротивления изоляции, мультиметры, детекторы напряжения, тестеры розеток, измерители освещенности, измерители параметров окружающей среды, термометры, тахометры, LCR-метры, измерители заземления, аксессуары

Английский 2019 37.35 Мб, PDF Скачать

Программное обеспечение для LCR-метра Mastech MS5308

MS5308

Английский 1.0 4.87 Мб, RAR Скачать
