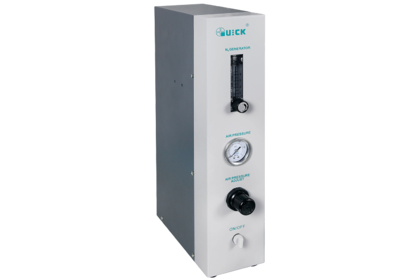

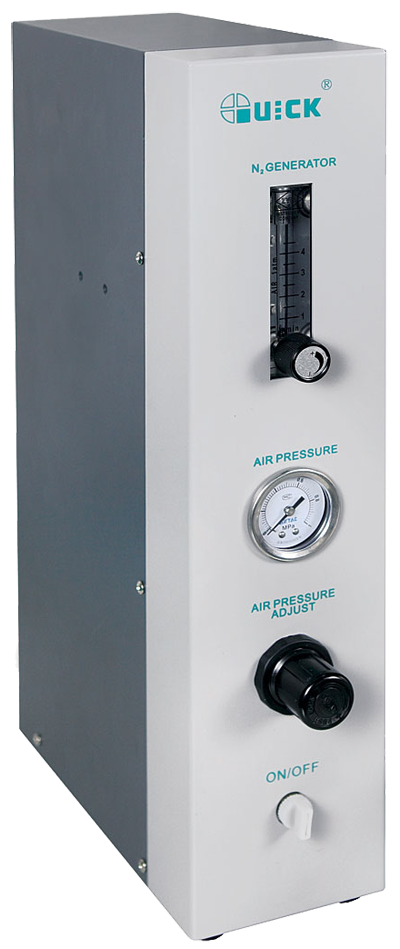

Генератор азота QUICK 9039

Качество паяного соединния напрямую зависит от того, насколько чисто проходит процесс. Кислород в воздухе окисляет припой, образует оксидные плёнки, ухудшает смачивание и сокращает срок службы жала. Пайка в среде азота решает эти проблемы, но использование баллонов с газом — это дополнительные расходы, логистика и меры безопасности. Quick 9039 предлагает другой подход: генератор азота, который работает от обычного сжатого воздуха и не требует электропитания. Прибор производит азот чистотой 99.9% и подаёт его непосредственно к жалу паяльника Quick 9018BMT. Это компактное устройство, которое устанавливается на рабочем столе рядом с паяльной станцией и обеспечивает стабильную инертную среду в зоне пайки.

Технические характеристики Quick 9039

• Модель — Quick 9039
• Чистота производимого азота — 99.9%
• Тип питания — не требуется (работает от сжатого воздуха)
• Диапазон давления сжатого воздуха — 0.3–1.4 МПа
• Максимальное давление сжатого воздуха — 1.4 МПа
• Давление обогащённого кислорода — 0 МПа
• Температура сжатого воздуха — 5–60°C
• Максимальная температура — 80°C
• Относительная влажность — ≤ 80%

Требования к сжатому воздуху

• Содержание масел — ≤ 0.01 мг/м³ (0.008 промилле массы)
• Размер твёрдых частиц — ≤ 0.01 мкм
• Содержание углеводородов — ≤ 0.013 мг/м³ (0.01 промилле массы)
• Не допускается наличие агрессивных газов (H₂S, SO₂, HCl, F)
• Не допускается наличие газообразных сильных оснований (NaOH)
• Не допускается наличие воды, органических растворителей и пыли

Как работает генератор азота Quick 9039

Принцип работы: азот из воздуха

Генератор не требует баллонов и не потребляет электроэнергию. Внутри устройства происходит разделение сжатого воздуха на азот и обогащённый кислород. Азот, чистотой 99.9%, подаётся к паяльнику, а обогащённый кислород отводится. Устройство подключается к линии сжатого воздуха, которая есть в большинстве цехов и мастерских. Это делает эксплуатацию простой и безопасной: не нужно следить за уровнем газа в баллоне, заказывать доставку и хранить сжатый газ под высоким давлением.

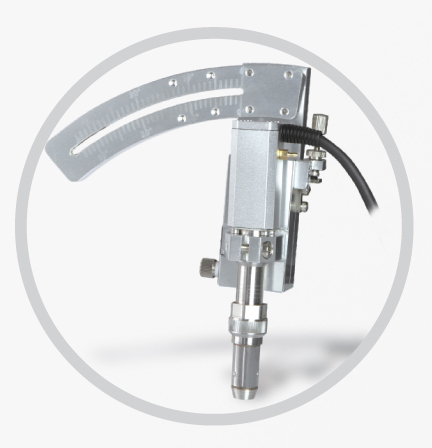

Совместная работа с паяльником Quick 9018BMT

Генератор азота Quick 9039 используется в паре с паяльником Quick 9018BMT. Система сконструирована так, что азот подаётся непосредственно к жалу паяльника с одновременным его нагревом. Это создаёт локальную инертную зону прямо в точке пайки. Оператору не нужно ограждать всю плату или использовать громоздкие камеры — азот подаётся точно в место соединения. Такая конструкция делает пайку в инертной среде доступной для ежедневной работы, а не только для лабораторных условий.

Преимущества пайки в среде азота

Использование азота при бессвинцовой пайке даёт ряд практических преимуществ, которые напрямую влияют на качество и экономику производства:

• Чистое и блестящее паяное соединение. Азот вытесняет кислород из зоны пайки, предотвращая окисление припоя. Соединение получается гладким, блестящим и не требует дополнительной зачистки.
• Увеличение срока службы жала. Окисление — одна из главных причин износа жала. В инертной среде этот процесс замедляется, и жало служит заметно дольше.
• Снижение образования оксидных плёнок и перемычек припоя. Меньше оксидов — меньше дефектов. Снижается риск образования перемычек между контактами, что особенно важно при пайке мелких SMD-компонентов.
• Улучшение смачивания и растекания припоя. За счёт уменьшения окисления увеличивается поверхностное натяжение, создаются условия для лучшего смачивания и равномерного растекания припоя по контактным площадкам.
• Возможность использования менее активных флюсов. В инертной среде можно применять флюсы с меньшей активностью, чем при пайке на воздухе. Это снижает коррозионную нагрузку на плату и уменьшает необходимость отмывки.
• Сокращение образования шлама. Меньше шлама — реже обслуживание оборудования. Это увеличивает коэффициент технического использования за счёт сокращения времени и периодичности чисток.

Где применяется Quick 9039

Генератор азота востребован в производствах и мастерских, где качество пайки имеет значение:

• Сборка электроники с бессвинцовыми припоями — обеспечение стабильного качества соединений.
• Производство ответственных изделий — платы, где недопустимы оксидные включения и непропаи.
• Ремонт дорогостоящего оборудования — снижение риска повреждения платы при повторной пайке.
• Работа с мелкими SMD-компонентами — снижение вероятности образования перемычек.
• Мастерские с интенсивным потоком заказов — продление срока службы жал и сокращение простоев на обслуживание.

Преимущества Quick 9039

1. Не требует электропитания. Генератор работает только от сжатого воздуха, что упрощает установку и снижает энергопотребление участка.
2. Нет баллонов. Не нужно хранить и транспортировать сжатый газ под высоким давлением, следить за уровнем в баллоне и заказывать заправку.
3. Чистота азота 99.9%. Достаточна для эффективной защиты зоны пайки от окисления.
4. Простая интеграция с паяльником Quick 9018BMT. Азот подаётся непосредственно к жалу, создавая локальную инертную зону.
5. Улучшение качества соединений. Меньше оксидов, лучше смачивание, чище и блестящее соединение.
6. Экономия на обслуживании. Срок службы жала увеличивается, а шлам образуется реже.
7. Компактность. Устройство занимает минимум места на рабочем столе и не требует отдельной зоны для баллонов.
