Осциллограф RIGOL DS2102A: технические характеристики, цена и возможности

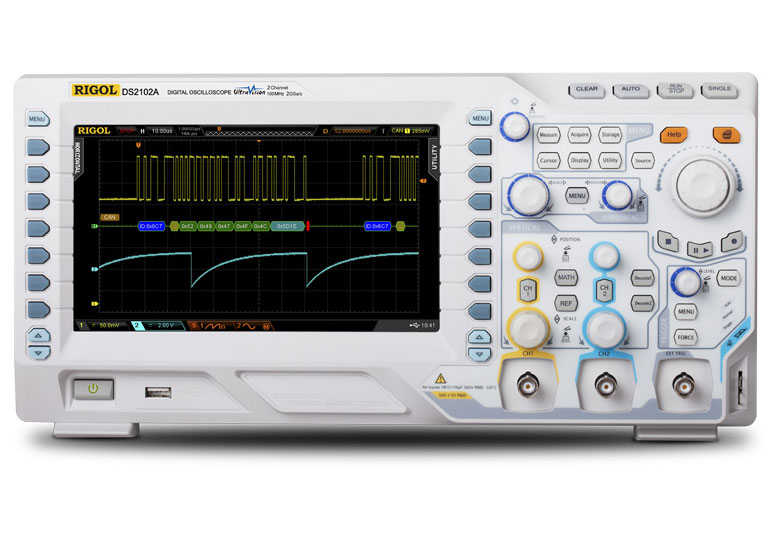

Модель DS2102A — это двухканальный цифровой осциллограф с полосой пропускания 100 МГц, построенный на базе фирменной технологии UltraVision. Прибор входит в серию DS2000A и является оптимальным выбором для базовой цифровой отладки: он даёт больше возможностей, чем младшая модель DS2072A (70 МГц), но при этом заметно доступнее, чем старшие модели DS2202A (200 МГц) и DS2302A (300 МГц). Именно поэтому этот осциллограф — один из самых востребованных в своём классе для сервисных центров, лабораторий и производственных предприятий, где не требуется работа с высокочастотными сигналами. Частота дискретизации 2 Гвыб/с и глубина памяти 14 Мточек (с возможностью расширения до 56 Мточек) позволяют захватывать длинные сигналы с высоким разрешением, что критически важно при анализе шин передачи данных и отладке сложных цифровых схем.

Ключевые характеристики RIGOL DS2102A

• Полоса пропускания — 100 МГц, 2 аналоговых канала
• Частота дискретизации — 2 Гвыб/с (1 Гвыб/с на канал при двух активных)
• Глубина памяти — 14 Мточек штатно (до 56 Мточек — опция)
• Скорость захвата сигнала — до 52 000 осциллограмм/сек
• Чувствительность — 500 мкВ/дел ~ 10 В/дел
• Коэффициент развертки — 5 нс/дел ~ 1000 с/дел
• Дисплей — 8" (20 см) цветной TFT

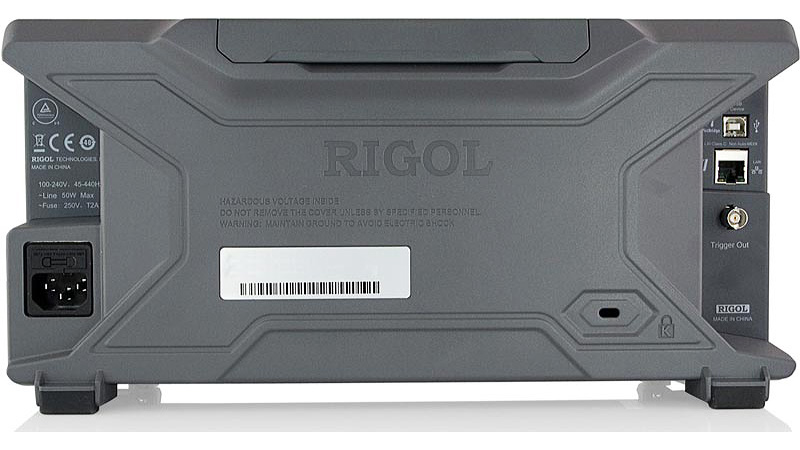

• Интерфейсы — USB-host, USB-device, LAN, PictBridge
• Декодирование протоколов — RS232/UART, I2C, SPI, CAN (опция)
• Габариты — 361.6 x 130.8 x 179.6 мм
• Вес — 3.9 кг
• Гарантия — 36 месяцев

Что умеет этот осциллограф?

• Глубокая память 14 Мточек (с возможностью расширения до 56 Мточек) позволяет захватывать длинные сигналы с высоким разрешением без потери частоты дискретизации — это критически важно при отладке сложных цифровых схем и анализе шин передачи данных.
• Высокая скорость захвата — до 52 000 осциллограмм в секунду — помогает видеть даже редкие события и сбои, которые на обычных осциллографах остаются незамеченными.
• Интеллектуальная система запуска позволяет гибко настраивать триггер под конкретную задачу, включая запуск по N-ному фронту или по избытку амплитуды.
• Декодирование последовательных протоколов (RS232/UART, I2C, SPI, CAN — опционально) превращает осциллограф в удобный инструмент для отладки цифровых интерфейсов.
• Математические функции — сложение, вычитание, умножение, деление, БПФ (FFT) и логические операции — позволяют проводить глубокий анализ сигналов без подключения к компьютеру.
• Благодаря полосе 100 МГц и чувствительности от 500 мкВ/дел прибор подходит для измерения как высокочастотных тактовых сигналов, так и слабых аналоговых напряжений.

Где применяется RIGOL DS2102A?

Благодаря сочетанию цены и характеристик, этот осциллограф востребован в самых разных областях:

• Сервисные центры — диагностика и ремонт электроники всех видов.
• Разработка и отладка — тестирование печатных плат и микроконтроллеров.
• Автомобильная электроника — анализ сигналов с датчиков и блоков управления.
• Образование — проведение лабораторных работ в вузах и колледжах.
• Научные исследования — визуализация и измерение сигналов в экспериментах.

Почему покупают именно RIGOL DS2102A?

1. Оптимальное соотношение цены и возможностей. Модель DS2102A предлагает все ключевые функции серии DS2000A по доступной цене — это одна из главных причин, почему этот осциллограф так часто выбирают для повседневной работы в сервисных центрах и лабораториях.
2. Достаточная полоса для большинства задач. 100 МГц — это рабочий минимум для отладки микроконтроллеров, анализа шин UART и I²C, а также для ремонта бытовой электроники. Этого хватает для подавляющего большинства повседневных задач без переплаты за избыточную полосу.
3. Высокая точность и стабильность. Технология UltraVision обеспечивает глубокую память, высокую скорость захвата и отображение сигнала с 256 градациями яркости, что позволяет видеть мельчайшие детали даже в плотных сигналах.
4. Официальная гарантия 3 года — производитель уверен в качестве своего оборудования, и вы можете быть спокойны за свою покупку.
5. Широкие возможности расширения. Дополнительные опции (увеличение памяти до 56 Мточек, декодирование протоколов) позволяют адаптировать прибор под растущие задачи без покупки нового устройства.
6. Надёжность и долговечность. Прибор включён в Госреестр средств измерений, что подтверждает его точность и соответствие стандартам.
