Генератор сигналов RIGOL DG1032Z универсальный: технические характеристики, цена и возможности

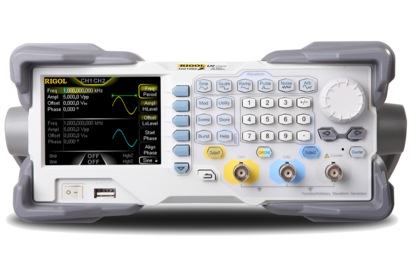

Модель DG1032Z — это двухканальный универсальный генератор сигналов произвольной формы, разработанный компанией Rigol в рамках серии DG1000Z. Данный прибор занимает промежуточное положение в линейке, предлагая максимальную выходную частоту 30 МГц — больше, чем у базовой модели DG1022Z (25 МГц), но доступнее, чем флагман DG1062Z (60 МГц). Генератор построен на инновационной технологии поточечного формирования сигналов SiFi (Signal Fidelity), которая обеспечивает высокую точность восстановления сигнала, низкий уровень фазовых шумов (до -125 дБн/Гц) и малый джиттер (200 пс). Частота дискретизации составляет 200 МВыб/с, вертикальное разрешение — 14 бит, а объём памяти формы сигнала — 8M точек с возможностью расширения до 16M. Прибор оснащён 160 встроенными формами сигналов, поддерживает все основные виды модуляции (AM, FM, PM, FSK, ASK, PSK, PWM), режимы свипирования и пакетной генерации, а также встроенный 7-разрядный частотомер до 200 МГц. DG1032Z — это профессиональный инструмент для разработки, тестирования, отладки и образовательных целей, где требуется генерация сигналов средней частоты и сложной формы с высокой точностью и стабильностью. Прибор внесён в Государственный реестр средств измерений РФ (№ 56011-20) и поставляется с официальной гарантией 36 месяцев.

Ключевые характеристики RIGOL DG1032Z

• Максимальная выходная частота — 30 МГц
• Количество каналов — 2
• Частота дискретизации — 200 МВыб/с
• Разрешение по вертикали — 14 бит
• Длина памяти формы сигнала — 8M точек (стандарт), до 16M (опция)
• Количество встроенных форм сигналов — 160
• Разрешение по частоте — 1 мкГц
• Стабильность частоты опорного генератора — ±1 ppm
• Уровень фазовых шумов — -125 дБн/Гц
• Джиттер — 200 пс
• Режимы модуляции — AM, FM, PM, FSK, ASK, PSK, PWM
• Режимы работы — свипирование, пакетный режим (Burst), гармоники
• Встроенный частотомер — от 1 мкГц до 200 МГц, 7 разрядов
• Выходная амплитуда — до 10 Вп-п
• Дисплей — цветной TFT LCD 3.5" (320×240)

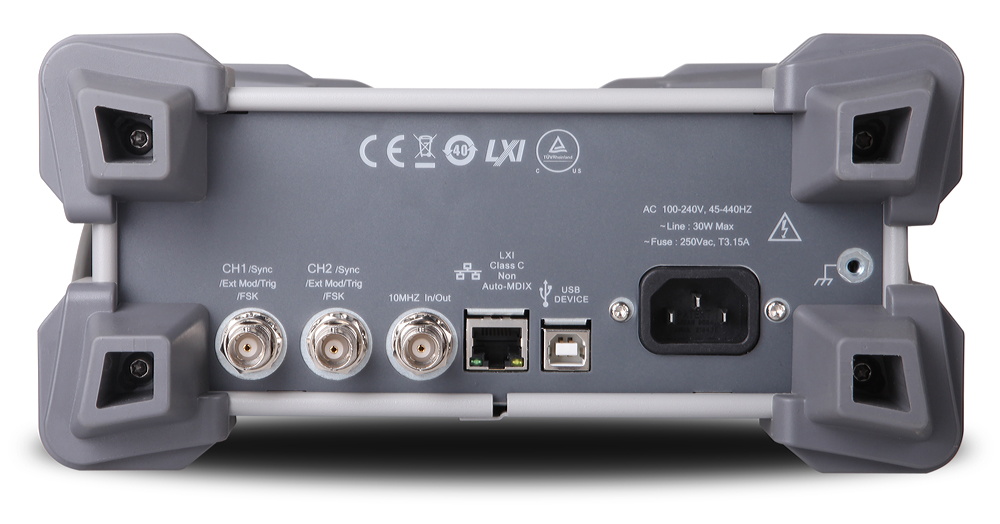

• Интерфейсы — USB-host, USB-device, LAN
• Дистанционное управление — SCPI, LabVIEW
• Габариты — 318×261×112 мм
• Вес — 3.2 кг
• Гарантия — 36 месяцев

Что умеет этот генератор сигналов?

• Технология SiFi (Signal Fidelity) — инновационная технология поточечного формирования сигналов произвольной формы, которая позволяет восстанавливать сигнал без искажений, уменьшать влияние дискретизации и обеспечивать малый джиттер (200 пс). Это даёт более высокую точность по сравнению с обычными генераторами сигналов и позволяет получать чистые, информативные сигналы для самых требовательных измерений.
• Два независимых выходных канала — каждый канал может работать независимо с собственными настройками частоты, амплитуды и формы сигнала. Каналы можно синхронизировать для генерации синфазных сигналов или устанавливать сдвиг фазы между ними, что особенно полезно при тестировании дифференциальных схем, квадратурных модуляторов и систем с несколькими фазами.
• 160 встроенных форм сигналов — в память прибора загружено 160 различных форм сигналов, включая стандартные (синус, прямоугольный, пилообразный, импульсный, шумовой) и специальные (экспоненциальный, кардиоида, гауссовский, полупериодный синус, DC-напряжение и другие). Это покрывает практически все типовые потребности без необходимости создания сигналов с нуля.
• Широкие возможности модуляции — прибор поддерживает аналоговые и цифровые виды модуляции: AM, FM, PM, FSK, ASK, PSK и PWM. Это позволяет использовать его для тестирования радиопередатчиков, приёмников, систем связи и других устройств, где требуется модулированный сигнал.
• Режимы свипирования и пакетной генерации — функция свипирования позволяет изменять частоту в заданном диапазоне с настраиваемой скоростью, что удобно для измерения частотных характеристик фильтров и усилителей. Пакетный режим (Burst) генерирует заданное количество циклов сигнала по внешнему или внутреннему триггеру.
• Режим генерации гармоник — возможность генерировать сигнал с заданным набором гармоник, что полезно для тестирования нелинейных устройств и проверки устойчивости систем к гармоническим искажениям.
• Встроенный высокоточный частотомер — 7-разрядный частотомер с диапазоном от 1 мкГц до 200 МГц позволяет измерять частоту внешних сигналов с высокой точностью без использования дополнительного оборудования.
• Низкий уровень фазовых шумов и джиттера — уровень фазовых шумов составляет -125 дБн/Гц, а джиттер — 200 пс. Это обеспечивает высокую стабильность и чистоту генерируемого сигнала, что критически важно для тестирования высокоточных систем и компонентов.

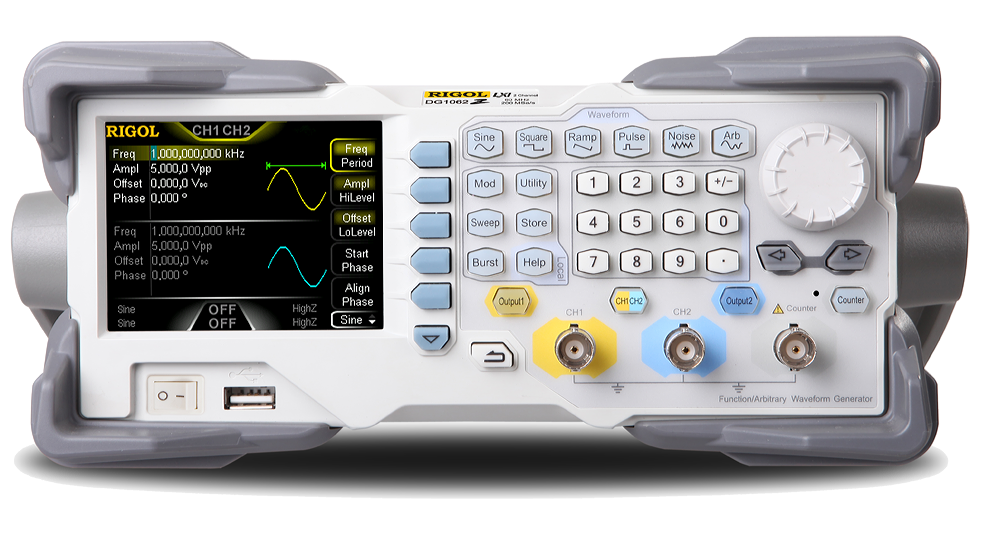

• Цветной TFT-дисплей и удобное управление — дисплей 3.5" с разрешением 320×240 отображает форму сигнала, параметры и меню настройки. Встроенная система подсказок упрощает работу, а интуитивный интерфейс позволяет быстро переключаться между режимами и настройками.
• Дистанционное управление — прибор поддерживает управление по интерфейсам USB и LAN с использованием стандартных команд SCPI. Это позволяет интегрировать генератор в автоматизированные измерительные системы и управлять им из собственных программ или через среду LabVIEW.

Где применяется RIGOL DG1032Z?

Благодаря частоте 30 МГц, широкому спектру функций и высокой точности, этот генератор сигналов востребован в самых разных областях:

• Разработка и отладка электронных устройств — генерация тестовых сигналов для проверки работы аналоговых и цифровых схем, фильтров, усилителей, источников питания.
• Тестирование радиотехнических систем — модуляция AM/FM/PM для проверки приёмников, передатчиков и других радиотехнических устройств в диапазоне до 30 МГц.
• Цифровая электроника и встраиваемые системы — генерация тактовых сигналов, тестирование цифровых интерфейсов, проверка работы микроконтроллеров и FPGA.
• Автомобильная электроника — тестирование датчиков, блоков управления, систем связи и навигации с использованием различных форм сигналов.
• Образование и научные исследования — проведение лабораторных работ по схемотехнике, радиофизике, цифровой обработке сигналов, демонстрация принципов модуляции и генерации сигналов.
• Сервисные центры и ремонтные мастерские — диагностика и ремонт электронных устройств, проверка частотных характеристик, замена и тестирование компонентов.
• Производственный контроль — тестирование готовых изделий на соответствие спецификациям, входной контроль компонентов.

Почему покупают именно RIGOL DG1032Z?

1. Оптимальная частота 30 МГц — это «золотая середина» в линейке DG1000Z. Модель даёт на 5 МГц больше, чем базовый DG1022Z, что позволяет работать с более высокочастотными сигналами, но при этом остаётся заметно доступнее, чем флагманский DG1062Z (60 МГц). Это идеальный выбор для большинства лабораторных и сервисных задач, где не требуется максимальная частота, но нужен запас по сравнению с базовой моделью.
2. Увеличенная память 8M точек — в отличие от младшей модели DG1022Z с памятью 2M точек, DG1032Z имеет 8M точек в стандартной комплектации. Это позволяет хранить и воспроизводить более сложные и длительные сигналы произвольной формы без необходимости использования дополнительных опций.
3. Уникальная технология SiFi — инновационная технология поточечного формирования сигналов произвольной формы обеспечивает высокую точность восстановления сигнала, уменьшает влияние дискретизации и гарантирует малый джиттер. Это даёт реальное преимущество при работе с высокоточными измерениями и сложными сигналами.
4. Два независимых канала — в отличие от одноканальных генераторов, данный прибор позволяет одновременно генерировать два сигнала с независимыми параметрами. Это особенно полезно при тестировании дифференциальных схем, квадратурных модуляторов и систем с несколькими фазами, экономя время и оборудование.
5. Широкий набор встроенных сигналов и функций — 160 встроенных форм сигналов, режимы модуляции, свипирования, пакетной генерации и гармоник покрывают практически все потребности без необходимости использования дополнительного оборудования или программного обеспечения.
6. Высокая точность и стабильность — стабильность частоты опорного генератора ±1 ppm, уровень фазовых шумов -125 дБн/Гц и джиттер 200 пс обеспечивают высокую чистоту и стабильность сигнала, что критически важно для тестирования высокоточных систем.
7. Встроенный высокоточный частотомер — возможность измерения частоты внешних сигналов до 200 МГц с 7-разрядной точностью позволяет экономить рабочее место и бюджет, заменяя отдельный частотомер.
8. Гибкость подключения и управления — интерфейсы USB и LAN, поддержка SCPI-команд и совместимость с LabVIEW делают прибор готовым к интеграции в автоматизированные измерительные системы и удалённому управлению.
9. Длительная гарантия — 36 месяцев — производитель уверен в качестве своего оборудования, и вы можете быть спокойны за свою покупку.
