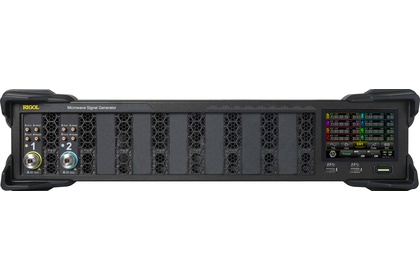

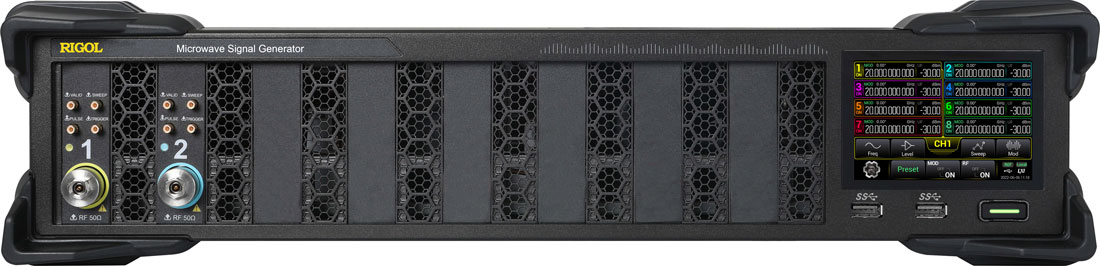

Генератор сигналов RIGOL MSG5122 высокочастотный

MSG5122 - это 2-х канальный генератор РЧ-сигналов для применения в лабораторных условиях, разработанный для решения задач, требующих высокую точность и чистоту воспроизведения. Данный прибор позволяет легко и быстро создавать сигналы в частотном диапазоне от 9 кГц до 12 ГГц.

Устройство предназначено для формирования фазокогерентных сигналов, позволяет выполнять сложные сценарии испытаний, в таких областях, как квантовые технологии, генерация радиолокационных сигналов, MIMO и ЭМС.

Генератор сигналов MSG5122 выполнен в моноблочном корпусе стоечного исполнения и имеет возможность масштабировать радиочастотный комплекс за счет высокой плотности каналов и полного дистанционного управления и программирования.

Для внешнего управления поддерживается стандартный набор команд SCPI, платформа Web Control, а также можно использовать Excel, LabView, Visual Basic, Visual Basic C++ и соответствующие инструменты программирования для автоматической отправки команд пакетами, чтобы удовлетворить требования сценариев автоматизированного тестирования.

Устройство оснащается встроенным сенсорным дисплеем диагональю 3.5 дюймов, имеется возможность подключения полноформатного внешнего монитора с помощью интерфейса HDMI для отображения состояния, настроек и режимов работы прибора.

Особенности:

• 2-х канальное устройство для формирования фазокогерентных сигналов;
• Возможность установки нескольких устройств в измерительную стойку;
• Высокая межканальная синфазность <1º на 10 ГГц, шаг перестройки фазы 0.01º;
• Высокая скорость переключения: <3 мс;
• Максимальная выходная мощность: 25 дБм;
• Частотный диапазон выходного сигнала: от 9 кГц до 12 ГГц;
• Точность установки частоты: 0.01 Гц;
• Уровень фазовых шумов менее -133 дБн/Гц при отстройке 10 кГц на 1 ГГц;
• Аналоговая модуляция (АМ/ЧМ/ΦМ);
• Импульсная модуляция (опция) и генератор импульсных последовательностей (опция);
• Все типы модуляции поддерживают внутренние и внешние источники;
• Высота 2U для установки в стойку; предусмотрен комплект для монтажа в стойку;

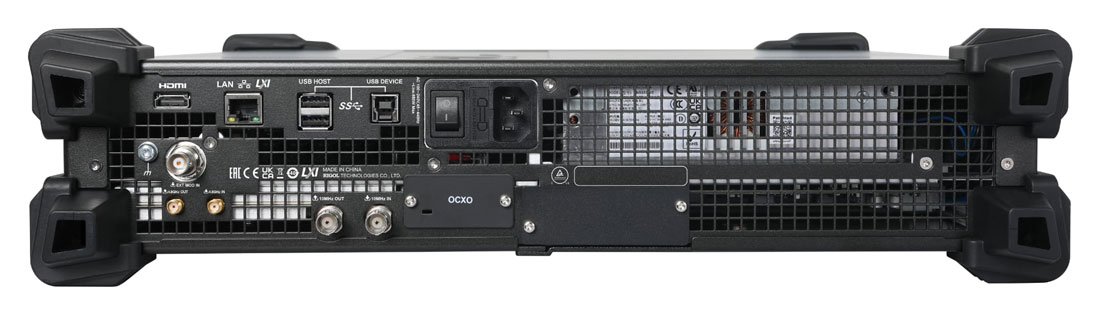

• Интерфейсы связи USB/LAN для дистанционного управления; поддержка команд SCPI.

Применение:

• Разработка, производство, отладка и ремонт электронных устройств, средств и систем связи, ВЧ/СВЧ-изделий
• Автоматизированное тестирование
• Функциональное тестирование
• Лабораторные исследования
• Испытания на ЭМС.
