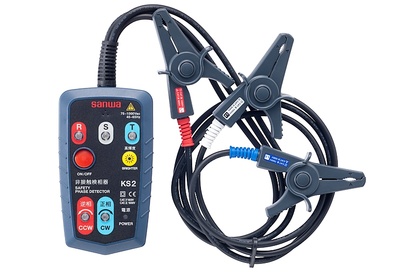

Индикатор чередования фаз Sanwa KS2

Sanwa
Индикатор чередования фаз Sanwa KS2
На складе: отсутствует (модель снята с производства)
Артикул
№ 00084
Гарантия Гарантия
24 месяца
Макс. рабочее напряжение
600 В
1000 В
Диапазон частот
45~70 Гц
45~65 Гц

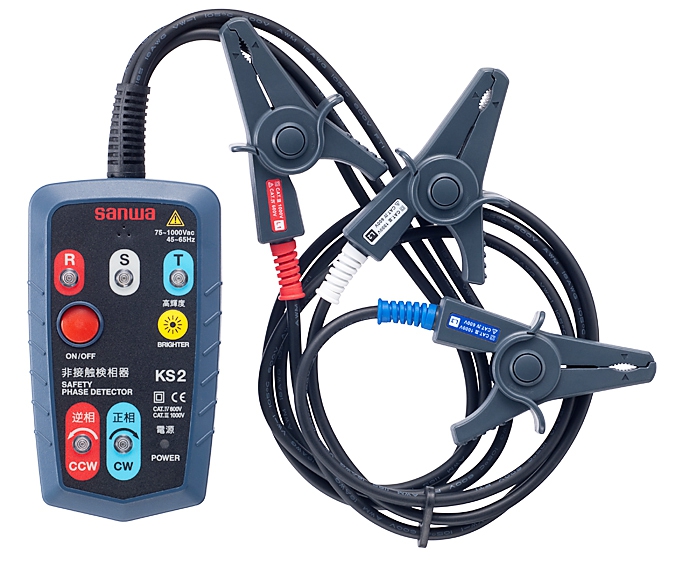

Этот прибор японской фирмы Sanwa - безопасный бесконтактный датчик фазы, позволяющий в трёхфазной линии с изолированными проводами с помощью датчиков электростатической индукции (щупы-"крокодил") проверить порядок следования фаз (положительный или отрицательный) и определить наличие напряжения для каждого фазового провода. Порядок следования фаз и наличие напряжения индицируется светодиодами и звуковым сигналом.

ОСОБЕННОСТИ SANWA KS2

  • Безопасность конструкции удовлетворяет стандарту МЭК 61010-1 КАТ III 1000 В, КАТ IV 600 В.
  • Датчики электростатической индукции (щупы-"крокодил") позволяют производить измерение на изолированных проводах.
  • Функция автовыключения питания активируется при не обнаружении напряжения на исследуемом объекте около 5 мин.
  • Кнопка увеличения яркости светодиодных индикаторов позволяет легко работать с прибором при ярком освещении.
  • Наличие магнита на задней стороне корпуса позволяет крепить прибор на распределительный щит или другие железные объекты.
  • Широкий диапазон детектирования напряжения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SANWA KS2

Принцип измерения

электростатическая индукция

Доступный диаметр провода для измерения

диаметр изоляции провода ø2.4~30 мм;

подключение только к изолированным электрическим проводам

Диапазон напряжения

75 ~ 1000 В (синус), 3-х фазное переменное относительно земли

Диапазон частоты

45 ~ 65 Гц

Условия эксплуатации

не выше 2000 м,

только внутри помещений,

степень загрязненности II

Температура / отн. влажность

при эксплуатации

0 ~ 40°C, отн. влажность не более 80 %, (без конденсации)

Температура / отн. влажность

при хранении

-20 ~ 60°C, отн. влажность не более 80 %, (без конденсации)

Источник питания

одна щелочная батарея 9 В типа 6LR61 (6LF22, 1604A)

Потребляемая мощность

около 8 мА (в режиме автовыключения), около 20 мА (максимум)

Индикация разряженной батареи

мигание индикатора питания

при напряжении на батарее около 6.8 В или ниже

Автовыключение питания

активируется при не обнаружении напряжения на исследуемом объекте около 5 мин

Замечание: неотключаемая функция

Продолжительность непрерывной работы

около 65 часов (в режиме автовыключения питания)

Длина кабеля

около 0.8 м

Размеры и масса

128 (В) x 72 (Ш) x 46 (Д) мм,

около 375 г (включая батарею питания)

Стандарты безопасности

МЭК 61010-1, КАТ IV 600 В, КАТ III 1000 В, МЭК 61557-1,7

Стандарты ЭМС

МЭК 61326-1

Стандартная комплектация:

  • Прибор
  • Руководство по эксплуатации
  • Транспортировочная сумка (C-KS2)
