Victor 850A: индикатор чередования фаз для трёхфазных сетей

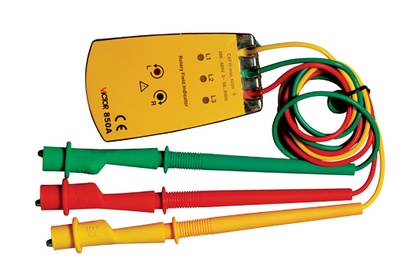

При подключении трёхфазного оборудования — двигателей, насосов, компрессоров, трансформаторов — критически важно соблюсти правильный порядок следования фаз. Ошибка в чередовании приводит к вращению двигателя в обратную сторону, что может стать причиной выхода из строя механизмов и аварий. Victor 850A — это компактный фазоуказатель, который определяет порядок следования фаз и наличие обрыва с помощью светодиодной индикации и зуммера. Прибор не требует питания от батарей: он работает от напряжения самой измеряемой сети, что делает его удобным для выездных работ и монтажа. Корпус из PC-пластика обеспечивает прочность и безопасность при ежедневной эксплуатации.

Технические характеристики Victor 850A

• Рабочее напряжение — 200–600 В, трёхфазная сеть переменного тока
• Рабочий диапазон частот — 20–400 Гц
• Максимальная продолжительность непрерывного измерения — 30 минут при 200 В, 4 минуты при 480 В, 2 минуты при 600 В
• Стойкость изоляции — 4000 В в течение одной минуты
• Индикация — светодиоды и зуммер
• Категория безопасности — CAT III 600 В
• Соединительные провода — двойная изоляция, длина около 1 м, со щупами
• Размеры — 99 × 59 × 23 мм
• Вес — около 166 г

Что умеет фазоуказатель Victor 850A

Определение порядка следования фаз

Основная функция прибора — определение правильного чередования фаз. Индикация выполняется с помощью светодиодов и зуммера: зелёный свет и прерывистый звуковой сигнал означают правильный порядок, красный свет и непрерывный сигнал — обратный. Такая двойная индикация удобна при работе в условиях плохой освещённости или шума, когда визуальный контроль затруднён.

Обнаружение обрыва фазы

Victor 850A также позволяет обнаружить обрыв фазы. Это полезно при диагностике электропроводки и поиске неисправностей в трёхфазных цепях. Прибор подключается к фазным проводам с помощью зажимов «крокодил» и щупов, входящих в комплект.

Без батарей — питание от измеряемой сети

Прибор не требует элементов питания: он работает от напряжения самой проверяемой сети. Это упрощает эксплуатацию и избавляет от необходимости следить за зарядом батарей. При этом максимальное время непрерывного измерения ограничено: при 200 В — до 30 минут, при 600 В — до 2 минут. Это связано с нагревом внутренних элементов и необходимостью защитить прибор от перегрузки.

Компактность и удобство в работе

Вес прибора — около 166 г, размеры — 99 × 59 × 23 мм. Он легко помещается в кармане или сумке с инструментами. Провода длиной около 1 метра с двойной изоляцией и зажимами «крокодил» обеспечивают удобное подключение к фазным проводам. Корпус из PC-пластика устойчив к ударам и износу, а категория безопасности CAT III 600 В подтверждает пригодность для работы в распределительных цепях.

Где применяется Victor 850A

Фазоуказатель востребован в сферах, где выполняется монтаж, обслуживание и диагностика трёхфазного оборудования:

• Монтаж и подключение электродвигателей — проверка правильности чередования фаз перед пуском.
• Обслуживание насосов, компрессоров и вентиляторов — контроль порядка фаз при ремонте и наладке.
• Диагностика электропроводки — поиск обрыва фазы и неисправностей в трёхфазных цепях.
• Строительство и электромонтаж — проверка фаз на вводных щитах и распределительных устройствах.
• Промышленные предприятия — обслуживание станков, конвейеров и другого оборудования с трёхфазным питанием.
• Энергетика — работа на подстанциях и в распределительных сетях.

Преимущества Victor 850A

1. Двойная индикация — светодиоды и зуммер. Удобно работать в условиях плохой освещённости или шума.
2. Не требует батарей. Питание от измеряемой сети упрощает эксплуатацию и избавляет от расходов на элементы питания.
3. Широкий диапазон рабочих напряжений 200–600 В. Подходит для большинства трёхфазных сетей.
4. Категория безопасности CAT III 600 В. Пригоден для работы в распределительных цепях.
5. Прочный корпус из PC-пластика. Устойчив к ударам и износу при ежедневной эксплуатации.
6. Компактность и малый вес. Всего 166 г и размеры 99 × 59 × 23 мм — прибор удобно носить с собой.
7. Стойкость изоляции 4000 В. Обеспечивает безопасность при работе с высоким напряжением.
