Источник питания UnionTEST UT3005XE линейный
На складе: достаточно
№ 00297
Гарантия12 месяцев

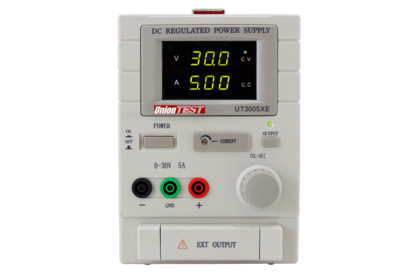

UnionTEST UT3005XE: линейный источник питания 30 В / 5 А
Линейный источник питания - это инструмент, от которого зависит стабильность работы всей электроники на столе. UnionTEST UT3005XE - это одноканальный линейный источник питания с выходом 0-30 В и 0-5 А, построенный на тороидальном трансформаторе. Такая конструкция обеспечивает низкий уровень пульсаций и высокую стабильность выходных параметров, что критически важно для питания аналоговых схем и точных измерений. Модель оснащена двумя 4-разрядными LED-дисплеями для одновременного отображения напряжения и тока, режимами стабилизации напряжения (CV) и тока (CC), а также электронным отключением нагрузки. Источник питания востребован в лабораториях, сервисных центрах, учебных заведениях и на производственных участках, где требуется точное и надёжное питание электронных устройств.
Технические характеристики UnionTEST UT3005XE
- Модель - UnionTEST UT3005XE
- Количество каналов - 1
- Тип - линейный
- Выходное напряжение - 0-30 В, разрешение 10 мВ
- Выходной ток - 0-5 А, разрешение 1 мА
- Максимальная выходная мощность - 150 Вт
- Пульсации и шум (напряжение) - ≤1 мВ скз
- Пульсации и шум (ток) - ≤3 мА скз
- Влияние нагрузки (напряжение) - ≤0.01% ±5 мВ
- Влияние нагрузки (ток) - ≤0.2% ±5 мА
- Влияние сетевого напряжения (напряжение) - ≤0.01% ±5 мВ
- Влияние сетевого напряжения (ток) - ≤0.2% ±5 мА
- Режимы работы - стабилизация напряжения (CV) и стабилизация тока (CC)
- Дисплей - 4-разрядный LED, отдельно для тока и напряжения
- Входное напряжение - AC 220 В ±10%, 50 Гц ±2 Гц
- Защита - от короткого замыкания, от перегрузки
- Охлаждение - вентилятор с интеллектуальным управлением
- Габариты - 270x190x130 мм
- Вес - 5.3 кг
Что умеет этот источник питания
Линейная схема с низким уровнем пульсаций
UT3005XE построен по линейной схемотехнике, которая обеспечивает чистый выходной сигнал с минимальными пульсациями - не более 1 мВ скз по напряжению и 3 мА скз по току. Это критически важно при питании аналоговых схем, измерительных приборов и чувствительных электронных компонентов, где малейшие помехи могут исказить результаты. В отличие от импульсных источников, линейная схема не создаёт высокочастотных наводок и обеспечивает стабильное напряжение даже при изменении нагрузки.
Высокое разрешение установки параметров
Основной регулируемый выход позволяет задавать напряжение от 0 до 30 В с разрешением 10 мВ и ток от 0 до 5 А с разрешением 1 мА. Многооборотный регулятор напряжения обеспечивает точную и плавную настройку, что особенно важно при работе с чувствительными схемами. Регулировка ограничения выходного тока выполняется с помощью отвёртки через специальный винт - это предотвращает случайное изменение настройки в процессе работы. Такая конструкция удобна для задач, где требуется стабильное ограничение тока, например при зарядке аккумуляторов или питании светодиодов.
Предустановка напряжения и тока
Источник позволяет задать значения напряжения и тока до подключения нагрузки. Это удобно и безопасно: оператор может выставить нужные параметры заранее, что особенно важно при работе с чувствительными схемами. Функция предустановки упрощает настройку источника под конкретную задачу и снижает риск случайного повреждения оборудования.
Режимы CV и CC с автоматическим переключением
Источник автоматически переключается между режимом стабилизации напряжения (CV) и режимом стабилизации тока (CC) в зависимости от сопротивления нагрузки. Это позволяет использовать его как для питания устройств, требующих постоянного напряжения, так и для зарядки аккумуляторов или питания нагрузок с ограничением по току. Индикация режима отображается на передней панели.

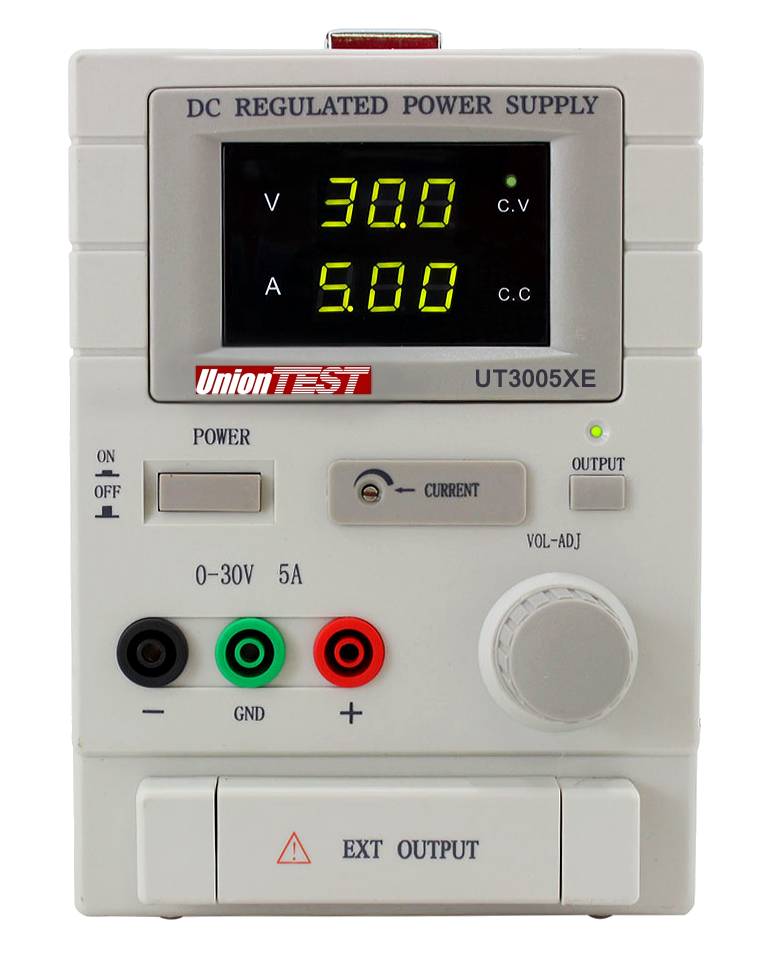

Электронное отключение нагрузки
Отдельная кнопка на передней панели позволяет отключать выход от нагрузки без выключения самого прибора. Это удобно при переподключении устройств: не нужно каждый раз выключать источник и ждать его повторного выхода на режим. Функция также позволяет быстро снимать питание при обнаружении нештатной ситуации.
Защита от короткого замыкания и перегрузки

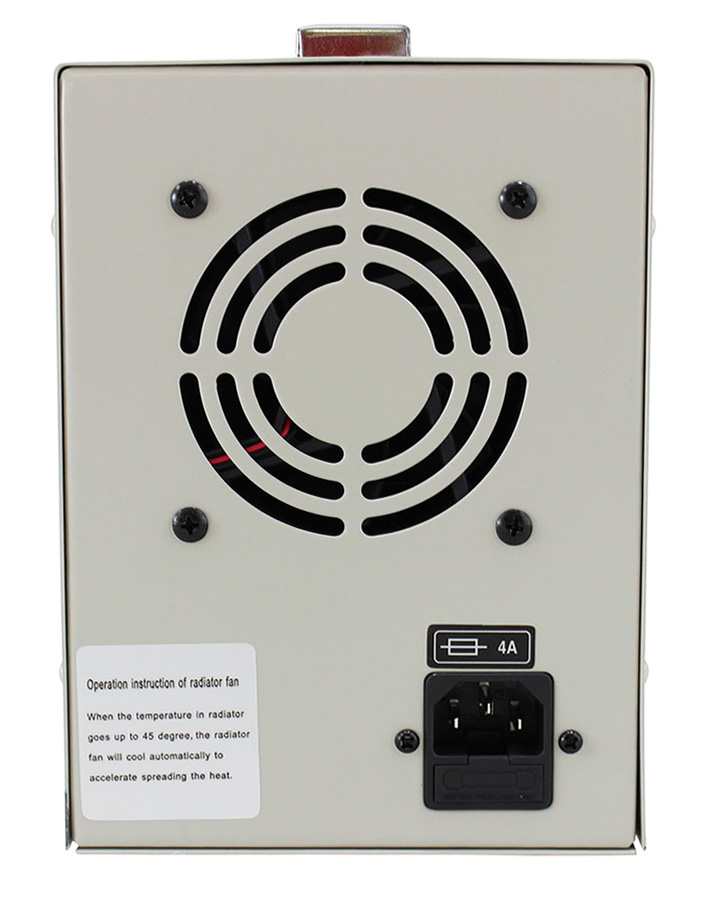

Источник оснащён встроенными защитами, которые предотвращают повреждение как самого прибора, так и подключённого оборудования. Защита от короткого замыкания срабатывает при случайном замыкании выходных клемм. Защита от перегрузки ограничивает выходной ток на заданном уровне. Вентилятор с интеллектуальным управлением обеспечивает эффективное охлаждение и снижает уровень шума при неполной нагрузке.
Два типа выходных разъёмов

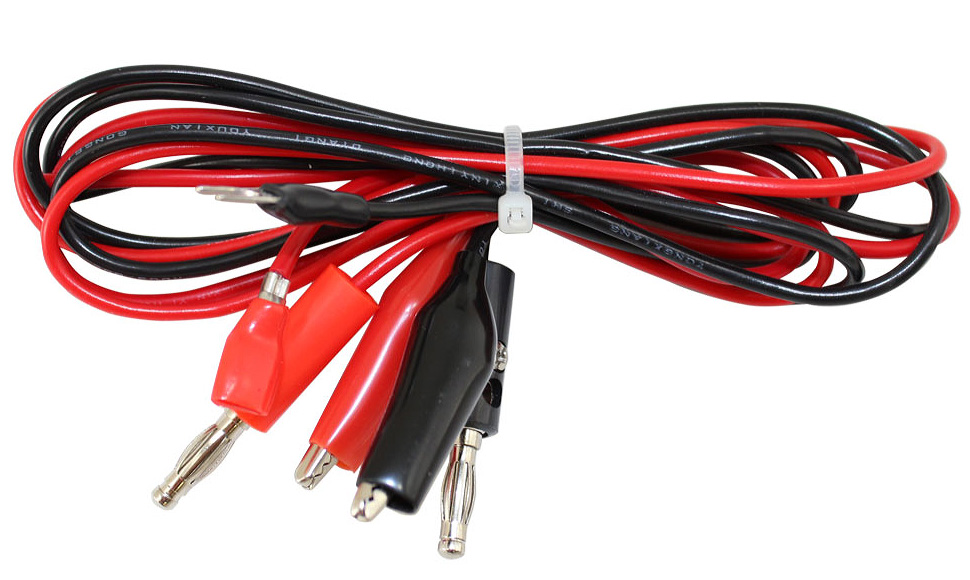

Положительная и отрицательная клеммы выхода изолированы от заземления. Для подключения нагрузки предусмотрены два типа разъёмов: штекерные гнёзда и клеммная колодка с винтовыми зажимами. Это даёт гибкость при подключении различных типов проводов и щупов. В комплекте поставляются щупы для немедленного начала работы.
Где применяется UnionTEST UT3005XE
Источник питания востребован в сферах, где требуется стабильное и точное питание электронных устройств:
- Лабораторные исследования и разработка - питание макетов, прототипов и опытных образцов.
- Сервисные центры и ремонтные мастерские - диагностика и тестирование электронных устройств.
- Учебные заведения - проведение лабораторных работ по электротехнике и электронике.
- Производственные участки - входной контроль и тестирование готовых изделий.
- Радиолюбительская практика - питание конструкций, зарядка аккумуляторов, отладка схем.
Преимущества UnionTEST UT3005XE
- Линейная схема и низкий уровень пульсаций. Менее 1 мВ скз по напряжению - чистый сигнал для аналоговых схем и измерительных приборов.
- Высокое разрешение установки параметров. 10 мВ по напряжению и 1 мА по току - точная настройка под конкретную задачу.
- Предустановка напряжения и тока. Безопасная и удобная настройка параметров до подключения нагрузки.
- Защита от короткого замыкания и перегрузки. Безопасность для источника и подключённого оборудования.
- Автоматическое переключение CV/CC. Источник сам выбирает режим работы в зависимости от нагрузки.
- Электронное отключение нагрузки. Быстрое снятие питания без выключения прибора.
- Регулировка тока отвёрткой. Защита от случайного изменения настройки в процессе работы.
- Интеллектуальное охлаждение. Вентилятор снижает шум при неполной нагрузке.
- Компактный корпус и малый вес. 270 x 190 x 130 мм и 5.3 кг - размещается на любом столе.
UnionTEST UT3005XE в сравнении с другими источниками питания
На рынке представлены источники питания разных классов - от импульсных до линейных. Ниже - ключевые отличия UT3005XE от альтернатив:
- Импульсные источники питания - компактнее и дешевле, но имеют более высокий уровень пульсаций. UT3005XE выигрывает за счёт линейной схемы и чистого выходного сигнала (≤1 мВ скз), что критически важно для аналоговых схем и точных измерений.
- Модели без предустановки параметров - требуют подключения нагрузки для настройки. UT3005XE позволяет задать напряжение и ток заранее, что безопаснее и удобнее.
- Модели без защиты от КЗ - могут выйти из строя при случайном замыкании. UT3005XE имеет встроенную защиту от короткого замыкания.
- Модели с регулировкой тока открытым потенциометром - допускают случайное изменение настройки. UT3005XE использует регулировку отвёрткой через винт, что защищает от случайного изменения ограничения по току.
UnionTEST UT3005XE - это баланс между чистотой сигнала, функциональностью и удобством. Для лабораторий и мастерских, где важны стабильность и точность, он становится практичным выбором.
Часто задаваемые вопросы
В чём отличие линейного источника питания от импульсного?
Линейные источники, такие как UT3005XE, обеспечивают значительно более низкий уровень пульсаций и шума по сравнению с импульсными. Это делает их предпочтительным выбором для питания чувствительных аналоговых схем, аудиотехники и измерительных приборов. Импульсные источники обычно компактнее и дешевле, но уступают в чистоте выходного сигнала.
Можно ли использовать UT3005XE для зарядки аккумуляторов?
Да, прибор может работать в режиме стабилизации тока (CC), что позволяет использовать его для зарядки аккумуляторных батарей. Регулировка ограничения тока отвёрткой защищает от случайного изменения настройки. Однако следует соблюдать правильные параметры зарядки для конкретного типа аккумулятора.
Что такое предустановка напряжения и тока?
Это функция, которая позволяет задать значения напряжения и тока заранее, до подключения нагрузки. Оператор выставляет нужные параметры, что безопаснее и удобнее, чем настройка под нагрузкой.
Как работает электронное отключение нагрузки?
Отдельная кнопка на передней панели позволяет отключать выход от нагрузки без выключения самого прибора. Это удобно при переподключении устройств: не нужно каждый раз выключать источник и ждать его повторного выхода на режим.
Что входит в комплект поставки UnionTEST UT3005XE?
В стандартный комплект входят: источник питания UnionTEST UT3005XE, щупы (1 комплект), сетевой кабель, инструкция по эксплуатации. Точный состав уточняйте перед покупкой.
Как купить UnionTEST UT3005XE
Чтобы приобрести линейный источник питания UnionTEST UT3005XE, уточнить актуальную цену, наличие на складе или получить консультацию по применению, свяжитесь с нашими менеджерами. Мы предлагаем оригинальное оборудование с доставкой по всей России. Для юридических лиц доступна оплата по безналичному расчёту.
Линейный источник питания UnionTest UT3005XE
- Выходное напряжение: 0~30 В, точность установки 0.1 В
- Выходной ток: 0~5 A, точность установки 0.01 A
- Высокая стабильность и малые пульсации (≤ 1 мВ rms, ≤ 3 мA rms)
- Малое влияние нагрузки: ≤ 0.01% ±5 мВ, ≤ 0.2% ±5 мА
- Малое влияние сетевого напряжения: ≤ 0.01% ±5 мВ, ≤ 0.2% ±5 мA
- Режимы работы: стабилизация тока, напряжения
- Индикация: 3-разрядные LED-дисплеи на ток и напряжение
- Защита от короткого замыкания
- Электронное отключение нагрузки
- Установка тока регулировочным винтом при помощи отвертки для предотвращения случайного изменения значений
- Щупы в комплекте
- Габариты UnionTEST UT3005XE: 130x190x270 (мм), вес 5.3 кг
