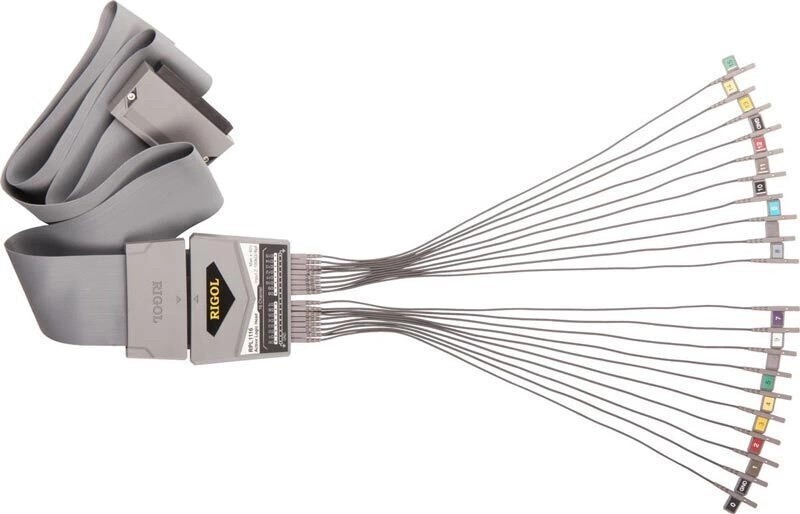

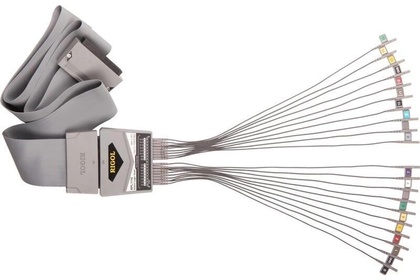

RIGOL RPL1116: модуль логического анализатора для серии DS/MSO1000Z, DS1000Z Plus

Осциллографы DS1000Z Plus и MSO1000Z изначально имеют разъём для подключения цифровых каналов, но без специального пробника эта возможность остаётся нереализованной. RPL1116 закрывает этот пробел: устройство добавляет 16 цифровых входов, превращая прибор в полноценный смешанный осциллограф. Вы получаете возможность одновременно видеть аналоговую форму сигнала и логические уровни на одних и тех же временных отметках. Это особенно ценно при отладке микроконтроллерных систем, где нужно сопоставить поведение аналоговой периферии с работой цифровых шин.

Технические параметры RPL1116

• Артикул - RPL1116
• Назначение - активный логический пробник для осциллографов Rigol
• Число цифровых входов - 16
• Группировка каналов - D0-D7 и D8-D15 (две независимые группы)
• Диапазон установки порога - от -15 В до +15 В
• Погрешность порога - ±100 мВ + 3% от установленного значения
• Предельное входное напряжение - ±40 В (пиковое значение)
• Динамический диапазон - ±10 В + порог
• Минимальный размах сигнала - 500 мВ (пик-пик)
• Минимальная фиксируемая длительность импульса - 5 нс
• Входное сопротивление - 100 кОм ±2%
• Входная ёмкость - 8 пФ
• Длина кабеля - 90 см
• Длина сигнальных зажимов - около 25 см
• Температура эксплуатации - 0…+50 °C
• Влажность при работе - до 80%

Поддерживаемые модели осциллографов

• DS1074Z Plus, DS1104Z Plus
• DS1074Z-S Plus, DS1104Z-S Plus
• MSO1054Z, MSO1074Z, MSO1104Z

Ключевые возможности модуля

Две независимые группы каналов

Шестнадцать входов разделены на две группы - D0-D7 и D8-D15. Для каждой группы можно задать собственный пороговый уровень. На практике это означает, что вы можете одновременно подключиться к двум шинам с разным напряжением логической единицы, например, к 1.8 В и 3.3 В, без необходимости использовать внешние преобразователи уровней. Такая гибкость упрощает отладку смешанных схем, где встречаются компоненты с разным питанием.

Быстродействие и точность

Пробник уверенно фиксирует импульсы длительностью от 5 наносекунд. Этого достаточно для анализа большинства последовательных интерфейсов и параллельных шин, используемых в современной встраиваемой электронике. Высокое входное сопротивление (100 кОм) и малая ёмкость (8 пФ) гарантируют, что подключение пробника не внесёт искажений в работу измеряемой схемы - критически важный момент при отладке чувствительных цепей.

Простое подключение и настройка

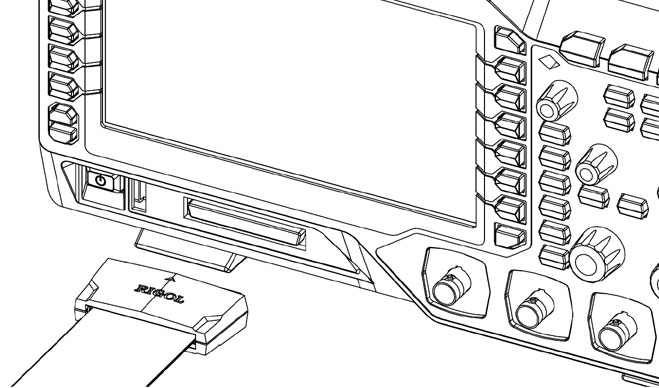

Пробник вставляется в специальный разъём на передней панели осциллографа. После подключения в меню прибора появляется раздел LA, где настраиваются пороги, метки каналов и отображение сигналов. Для точных измерений предусмотрена калибровка нуля: её рекомендуется выполнять при первом подключении и при изменении температуры окружающей среды более чем на 5 градусов.

Задачи, которые решает RPL1116

Модуль востребован в ситуациях, когда аналоговый осциллограф уже не даёт полной картины:

• Отладка микроконтроллеров - сопоставление работы АЦП, ШИМ и других аналоговых узлов с цифровыми сигналами.
• Анализ последовательных шин - одновременный просмотр линий данных, тактирования и управления.
• Проверка параллельных интерфейсов - контроль нескольких линий адреса и данных.
• Диагностика цифровых устройств - поиск нарушений временных соотношений и логических уровней.
• Обучение - наглядная демонстрация взаимодействия аналоговой и цифровой частей схемы.

Почему выбирают RPL1116

1. Активация MSO без замены осциллографа. Если у вас уже есть DS1000Z Plus, пробник добавляет 16 цифровых каналов без необходимости покупать новый прибор.
2. Два независимых порога. Работа с сигналами разных логических уровней одновременно.
3. Фиксация импульсов от 5 нс. Достаточно для анализа современных цифровых интерфейсов.
4. Минимальное влияние на схему. Высокий импеданс и низкая ёмкость входа.
5. Защита от выбросов до ±40 В. Безопасность при случайных перенапряжениях.
6. Полный комплект для подключения. Сигнальные выводы и зажимы уже в коробке.
