Victor 202: цифровой мультиметр с генератором меандра

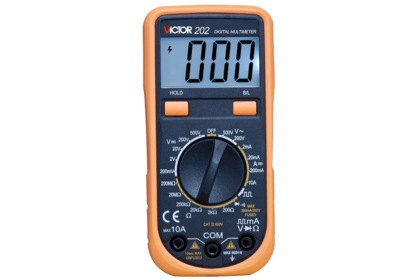

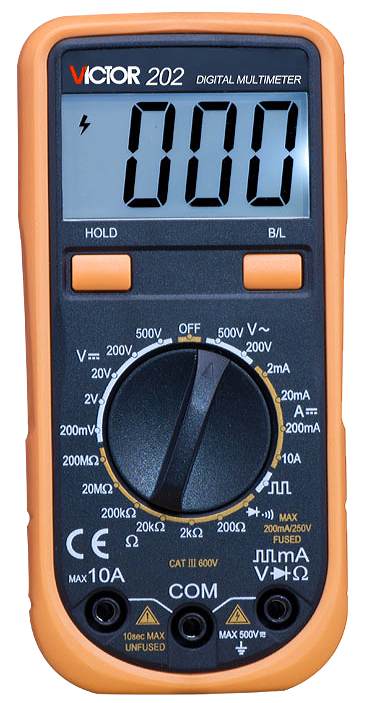

Victor 202 - это компактный цифровой мультиметр, который отличается от стандартных моделей наличием встроенного генератора меандра. Прибор предназначен для измерения постоянного и переменного напряжения, постоянного тока и сопротивления. Встроенный генератор сигнала с частотой около 50 Гц превращает его в простейший источник сигнала, что удобно при ремонте аудиотехники или проверке логических цепей. Мультиметр выполнен в прочном корпусе с упругим защитным кожухом, оснащён подсветкой дисплея и функцией фиксации показаний. Питание осуществляется от стандартной батареи «Крона», что упрощает эксплуатацию.

Технические характеристики Victor 202

• Модель - Victor 202
• Разрядность дисплея - 3 1/2 разряда (макс. показание 1999)
• Измерение постоянного напряжения - 200 мВ / 2 В / 20 В / 200 В / 500 В
• Измерение переменного напряжения - 200 В / 500 В
• Измерение постоянного тока - 2 мА / 20 мА / 200 мА / 10 А
• Измерение сопротивления - 200 Ом / 2 кОм / 20 кОм / 200 кОм / 20 МОм / 200 МОм
• Генератор меандра - частота около 50 Гц, выходной импеданс около 47 кОм
• Проверка диодов - отображается падение напряжения при прямом смещении
• Прозвонка цепи - звуковой и световой сигнал при сопротивлении менее 70 Ом
• Питание - батарея 9 В (тип 6F22)
• Габариты - 150 x 73.5 x 35 мм
• Вес - около 156 г (с батареей)

Ключевые возможности Victor 202

Встроенный генератор меандра

Главная особенность модели - генератор меандра. Сигнал с частотой около 50 Гц и амплитудой свыше 3 В подаётся на гнёзда V2mA и COM. Богатый гармониками меандр позволяет использовать мультиметр как простейший источник сигнала при ремонте и настройке электронного оборудования, проверке трактов звукоусиления или логических схем. Это избавляет от необходимости приобретать отдельный генератор для базовых задач.

Измерение напряжения, тока и сопротивления

Прибор измеряет постоянное напряжение до 500 В и переменное напряжение до 500 В. Имеется режим измерения постоянного тока в диапазонах до 10 А. Сопротивление измеряется в широком диапазоне - вплоть до 200 МОм. Входной импеданс при измерении напряжения составляет 10 МОм, что соответствует стандартам для приборов данного класса.

Проверка диодов и прозвонка цепей

Режим проверки диодов отображает приблизительное значение падения напряжения при прямом смещении (нормальное значение для кремниевого перехода - 0.5~0.8 В). Режим прозвонки цепи подаёт звуковой и световой сигнал при сопротивлении проверяемого участка ниже 70 Ом. Эти функции незаменимы при поиске обрывов и проверке исправности полупроводниковых элементов.

Удобство работы и безопасность

Мультиметр оснащён ЖК-дисплеем с ручной подсветкой, что облегчает считывание показаний в тёмных помещениях. Функция HOLD позволяет зафиксировать текущее значение на экране. Прибор имеет двойную изоляцию, защитный кожух и предохранитель в цепи измерения тока (200 мА/250 В). Корпус защищён от случайных повреждений.

Где применяется Victor 202

Мультиметр востребован в сферах, где требуется базовый набор измерений и генератор сигнала:

• Радиолюбительская практика - отладка схем, подача тестового сигнала, проверка цепей.
• Ремонт бытовой техники - диагностика блоков питания, проверка предохранителей и контактов.
• Электромонтажные работы - измерение напряжения и целостности проводки.
• Сервисные центры - проверка простых электрических цепей.
• Учебные лаборатории - проведение практических занятий по электротехнике.

Преимущества Victor 202

1. Встроенный генератор меандра. Позволяет подавать тестовый сигнал без использования отдельного прибора.
2. Широкий диапазон измерения сопротивления до 200 МОм. Подходит для проверки изоляции и высокоомных цепей.
3. Измерение тока до 10 А. Достаточно для большинства бытовых и радиолюбительских задач.
4. Наличие подсветки дисплея и функции HOLD. Удобство работы в тёмных местах.
5. Двойная изоляция и защитный кожух. Повышенная безопасность и долговечность.
6. Питание от батареи «Крона». Доступный и распространённый элемент питания.
