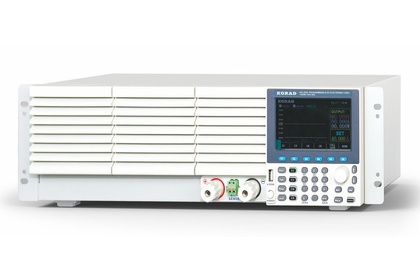

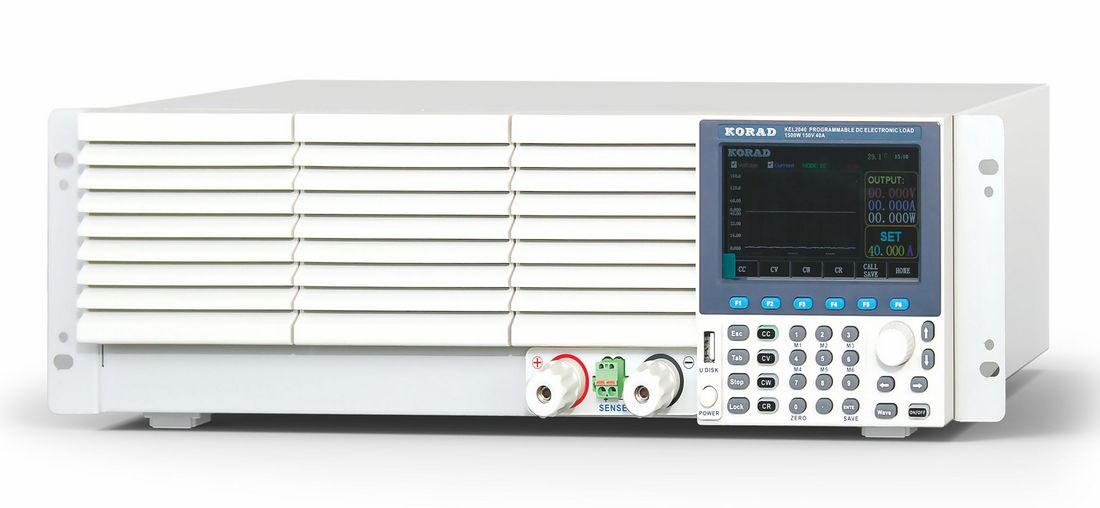

Korad KEL2040: программируемая электронная нагрузка 1500 Вт

Korad KEL2040 - это мощная программируемая электронная нагрузка, предназначенная для тестирования источников питания, аккумуляторов, солнечных панелей, преобразователей и других электронных устройств. Прибор способен рассеивать до 1500 Вт, выдерживая входное напряжение до 150 В и ток до 40 А. В отличие от простых резистивных нагрузок, KEL2040 позволяет моделировать различные условия работы: постоянное сопротивление, стабилизацию тока, напряжения или мощности, а также динамические профили нагрузки. Это делает его незаменимым инструментом для разработки, производства и сервисного обслуживания электроники, где требуется точная и воспроизводимая проверка поведения источника под нагрузкой.

Технические характеристики Korad KEL2040

• Модель - Korad KEL2040
• Тип - программируемая электронная нагрузка (один канал)
• Максимальная входная мощность - 1500 Вт
• Диапазон входного напряжения - 0-150 В
• Диапазон входного тока - 0-40 А
• Статические режимы - CC (постоянный ток), CV (постоянное напряжение), CR (постоянное сопротивление), CW (постоянная мощность)
• Динамический режим - до 10 кГц
• Максимальная скорость нарастания тока - 0.8 А/мкс
• Разрешение по напряжению - 0.1 мВ (диапазон 0-18 В), 1 мВ (диапазон 0-150 В)
• Разрешение по току - 0.1 мА (диапазон 0-3 А), 1 мА (диапазон 0-40 А)
• Разрешение по сопротивлению - 0.1 Ом
• Разрешение по мощности - 0.01 Вт
• Точность установки напряжения - ±(0.05% + 0.025% полной шкалы)
• Точность установки тока - ±(0.05% + 0.045% полной шкалы)
• Точность установки сопротивления - ±(0.05% + 0.025% полной шкалы)
• Точность установки мощности - ±(0.1% + 0.1% полной шкалы)
• Дисплей - цветной ЖК, 4.3 дюйма
• Интерфейсы - RS232, USB, GPIB (опционально)
• Поддержка LabView - да
• Защита - от перенапряжения (OVP), от перегрузки по току (OCP), от перегрузки по мощности (OPP), от перегрева (OTP), от обратной полярности
• Дополнительные функции - проверка батареи, проверка короткого замыкания, автоматическое тестирование
• Возможность параллельной работы - с другими моделями серии KEL2000
• Габариты - 430 x 388 x 150 мм
• Вес - около 14.3 кг

Ключевые возможности Korad KEL2040

Четыре статических режима для любых задач

KEL2040 поддерживает четыре основных режима работы, что делает его универсальным инструментом для разных типов тестирования. В режиме постоянного тока (CC) нагрузка потребляет заданный ток независимо от напряжения - это удобно для проверки стабильности источников питания и аккумуляторов. В режиме постоянного напряжения (CV) прибор поддерживает заданное напряжение, моделируя ситуацию, когда источник работает на фиксированной нагрузке. Режим постоянного сопротивления (CR) имитирует резистор с заданным сопротивлением, что полезно для проверки поведения схем при изменении тока. Режим постоянной мощности (CW) поддерживает заданную мощность, что актуально при тестировании преобразователей и инверторов. Переключение между режимами выполняется через меню на цветном дисплее.

Динамический режим до 10 кГц

Помимо статических режимов, KEL2040 позволяет задавать динамические профили нагрузки с частотой переключения до 10 кГц. Это даёт возможность моделировать быстро меняющиеся условия работы, например, импульсное потребление цифровых схем или пульсации тока. Скорость нарастания тока достигает 0.8 А/мкс, что позволяет воспроизводить крутые фронты. Динамический режим особенно востребован при тестировании импульсных блоков питания и драйверов, где важно проверить реакцию источника на резкие изменения нагрузки.

Высокая точность и разрешение

KEL2040 обеспечивает высокую точность установки и измерения параметров. Разрешение по напряжению составляет 0.1 мВ в диапазоне до 18 В и 1 мВ в диапазоне до 150 В. По току разрешение достигает 0.1 мА в диапазоне до 3 А и 1 мА в диапазоне до 40 А. Точность установки напряжения и сопротивления - ±(0.05% + 0.025% полной шкалы), тока - ±(0.05% + 0.045% полной шкалы). Это позволяет использовать нагрузку для прецизионных измерений и калибровки.

Цветной дисплей и удобное управление

Прибор оснащён цветным ЖК-дисплеем размером 4.3 дюйма, на котором отображаются все основные параметры: напряжение, ток, мощность, сопротивление, а также графики и меню настроек. Интерфейс управления позволяет быстро переключаться между режимами, задавать параметры и сохранять профили. Поддержка интерфейсов RS232, USB и GPIB (опционально) даёт возможность интегрировать нагрузку в автоматизированные измерительные системы и управлять ею с компьютера.

Защита и дополнительные функции

KEL2040 оснащён комплексной системой защиты: от перенапряжения (OVP), от перегрузки по току (OCP), от перегрузки по мощности (OPP), от перегрева (OTP), а также от обратной полярности. Это предотвращает повреждение как самой нагрузки, так и тестируемого оборудования. Дополнительные функции включают проверку батарей (измерение ёмкости в мАч и Ач), проверку короткого замыкания, автоматическое тестирование последовательностей и проверку срабатывания защит OCP/OPP. Также предусмотрена возможность параллельной работы с другими нагрузками серии KEL2000 для увеличения общей мощности.

Где применяется Korad KEL2040

Электронная нагрузка востребована в сферах, где требуется точное и воспроизводимое тестирование источников питания и других устройств:

• Разработка и тестирование источников питания - проверка стабильности, пульсаций, переходных процессов и защит.
• Тестирование аккумуляторов и батарей - измерение ёмкости, внутреннего сопротивления, разрядных характеристик.
• Проверка солнечных панелей и преобразователей - моделирование нагрузки и анализ вольт-амперных характеристик.
• Сервисные центры и ремонтные мастерские - диагностика блоков питания, инверторов, драйверов.
• Производственный контроль - входной и выходной контроль источников питания и преобразователей.
• Образование и научные исследования - проведение лабораторных работ по электротехнике и силовой электронике.

Преимущества Korad KEL2040

1. Высокая мощность 1500 Вт. Позволяет тестировать мощные источники питания и батареи.
2. Четыре статических режима (CC, CV, CR, CW). Гибкость при моделировании различных условий нагрузки.
3. Динамический режим до 10 кГц. Проверка реакции источников на быстрые изменения нагрузки.
4. Высокая точность и разрешение. Подходит для прецизионных измерений и калибровки.
5. Цветной дисплей 4.3". Удобное отображение параметров и графиков.
6. Комплексная защита. Безопасность для нагрузки и тестируемого оборудования.
7. Дополнительные функции. Проверка батарей, короткого замыкания, автоматическое тестирование.
8. Возможность параллельной работы. Увеличение мощности при необходимости.
9. Интерфейсы RS232, USB, GPIB (опционально). Интеграция в автоматизированные системы.
