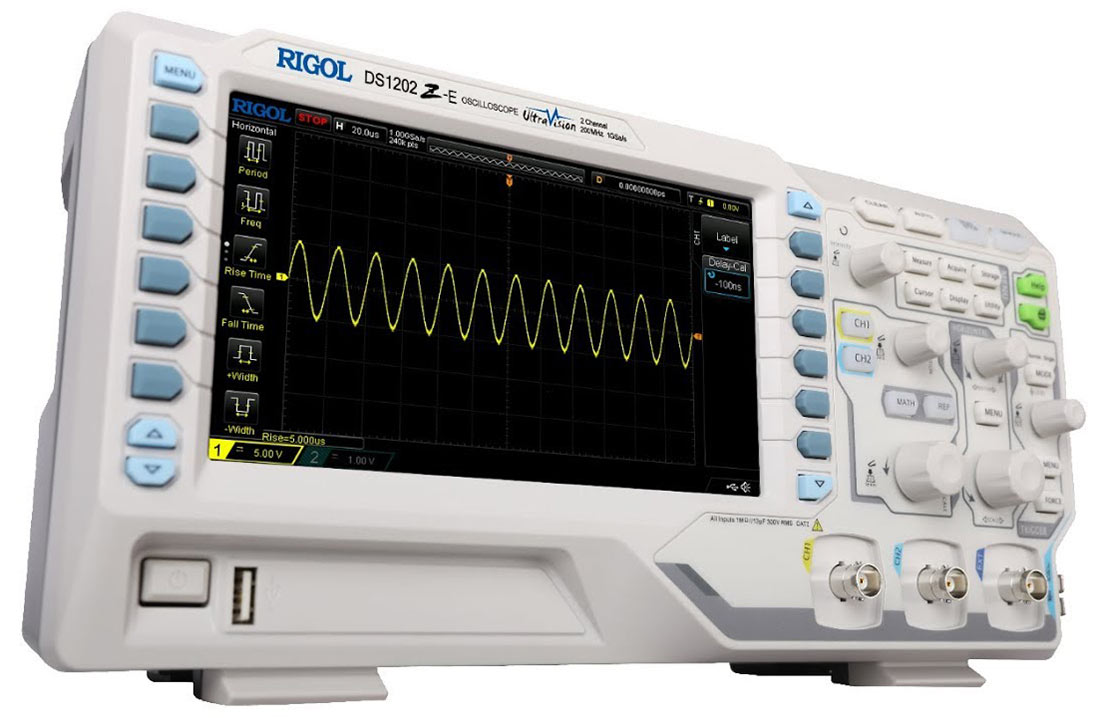

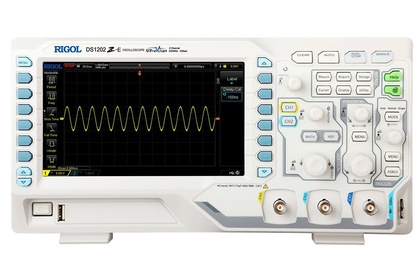

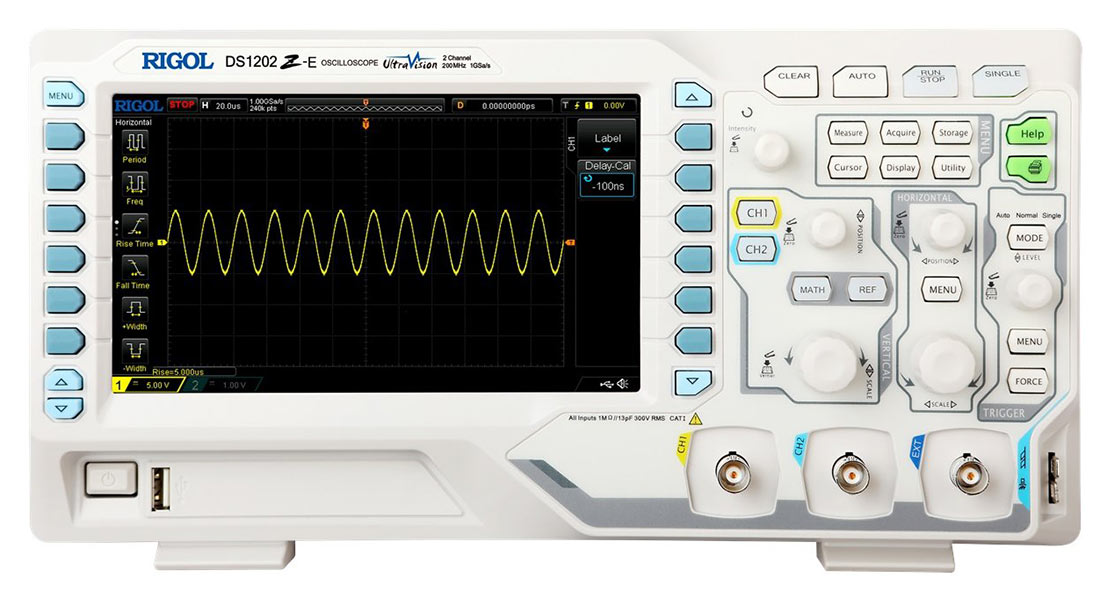

Осциллограф RIGOL DS1202Z-E: технические характеристики, цена и возможности

Модель DS1202Z-E — это двухканальный цифровой осциллограф с полосой пропускания 200 МГц, построенный на базе фирменной технологии UltraVision. Данный прибор входит в серию DS1000Z-E и является её флагманом по полосе пропускания: 200 МГц — это максимальное значение в линейке, которое позволяет работать с высокочастотными сигналами там, где моделей на 100 МГц уже недостаточно. При этом осциллограф сохраняет доступную цену, что делает его отличным выбором для лабораторий начального уровня, сервисных центров, радиолюбителей и учебных заведений, которым нужен мощный, но недорогой инструмент для отладки и измерений. Глубина памяти 24 Мточек и частота дискретизации 1 Гвыб/с обеспечивают высокое разрешение при захвате длительных сигналов, а встроенное декодирование шин RS232/UART, I2C и SPI позволяет сразу приступать к работе с цифровыми интерфейсами.

Ключевые характеристики RIGOL DS1202Z-E

• Полоса пропускания — 200 МГц, 2 аналоговых канала
• Частота дискретизации — 1 Гвыб/с (500 Мвыб/с при двух активных каналах)
• Глубина памяти — 24 Мточек (стандартно)
• Скорость захвата сигнала — до 30 000 осциллограмм/сек
• Чувствительность — 500 мкВ/дел ~ 10 В/дел
• Коэффициент развертки — 2 нс/дел ~ 50 с/дел
• Дисплей — 7" (17.8 см) цветной TFT WVGA (800×480)
• Интерфейсы — USB-host, USB-device, LAN
• Декодирование протоколов — RS232/UART, I2C, SPI
• Входной импеданс — 1 МОм
• Габариты — 313.1 × 160.8 × 122.4 мм
• Вес — 3.8 кг
• Гарантия — 36 месяцев

Что умеет этот осциллограф?

• Два аналоговых канала позволяют одновременно наблюдать два сигнала — этого достаточно для большинства задач по отладке и ремонту электроники.
• Глубокая память 24 Мточек (стандартно, без дополнительных опций) позволяет захватывать длинные сигналы с высоким разрешением без потери частоты дискретизации.
• Высокая скорость захвата — до 30 000 осциллограмм в секунду — помогает видеть даже редкие события и сбои, которые на обычных осциллографах остаются незамеченными.
• Отображение с многостепенной шкалой яркости даёт возможность оценивать плотность сигнала и находить редкие аномалии.
• Декодирование последовательных протоколов (RS232/UART, I2C, SPI) превращает осциллограф в удобный инструмент для отладки цифровых интерфейсов.
• Математические функции — сложение, вычитание, умножение, деление, БПФ (FFT) и логические операции — позволяют проводить глубокий анализ сигналов без подключения к компьютеру.
• Функция записи и воспроизведения помогает анализировать длительные переходные процессы.
• Цифровой регулируемый фильтр позволяет подавлять нежелательные частотные компоненты сигнала.
• Благодаря полосе 200 МГц и минимальному коэффициенту развертки 2 нс/дел прибор подходит для работы с тактовыми сигналами до 50–70 МГц и высокоскоростными интерфейсами.

Где применяется RIGOL DS1202Z-E?

Благодаря полосе 200 МГц и доступной цене, этот осциллограф востребован в самых разных областях:

• Сервисные центры и ремонтные мастерские — диагностика и ремонт электроники всех видов.
• Разработка и отладка — тестирование печатных плат, микроконтроллеров и встраиваемых систем.
• Радиолюбительская практика — сборка и отладка любительских конструкций.
• Образование — проведение лабораторных работ в вузах и колледжах.
• Научные исследования — визуализация и измерение сигналов в экспериментах.

Почему покупают именно RIGOL DS1202Z-E?

1. Максимальная полоса в серии DS1000Z-E — 200 МГц. Данная модель даёт на 100 МГц больше, чем DS1102Z-E, что позволяет работать с более высокочастотными сигналами и иметь запас для будущих задач.
2. Доступная цена при высоких характеристиках. Осциллограф предлагает профессиональные возможности по цене, доступной для лабораторий начального уровня и радиолюбителей.
3. Технология UltraVision. Глубокая память, высокая скорость захвата и многостепенная яркость — набор функций, который делает этот осциллограф одним из лучших в своём классе.
4. Официальная гарантия 3 года — производитель уверен в качестве своего оборудования, и вы можете быть спокойны за свою покупку.
5. Готовая работа с цифровыми шинами. Встроенное декодирование RS232/UART, I2C и SPI позволяет сразу приступать к отладке встраиваемых систем без покупки дополнительных опций.
6. Компактные размеры и малый вес. Осциллограф занимает минимум места на рабочем столе и легко перемещается между рабочими местами.
