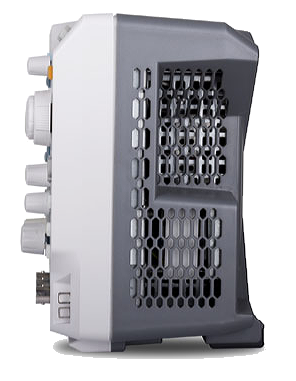

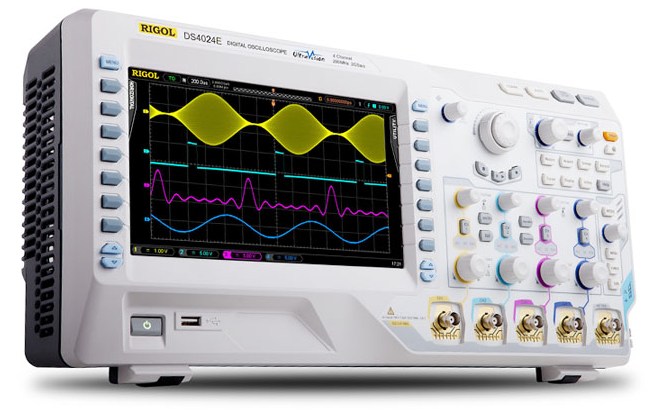

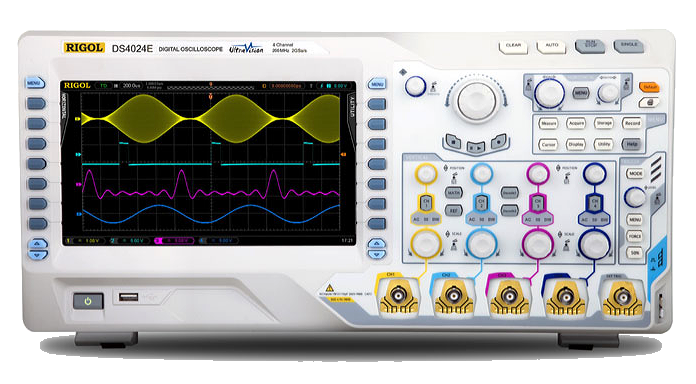

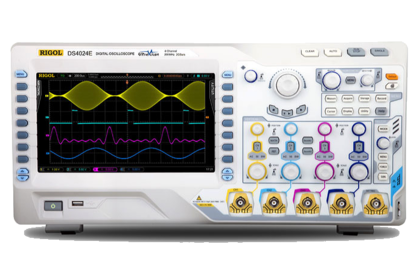

Осциллограф цифровой RIGOL DS4024E

Rigol
Осциллограф цифровой RIGOL DS4024E
На складе: отсутствует
Артикул
№ 01866
Гарантия Гарантия
36 месяцев
Максимальная частота
200 МГц
100 МГц
Скорость регистрации
60000 осц/сек
60000 осц/сек
Кол-во каналов
4
4
Частота дискретизации
2 ГГц
2 ГГц
Чувствительность
1 мВ/дел ~ 5 В/дел, 1 мВ/дел ~ 1 В/дел
1 мВ/дел ~ 5 В/дел, 1 мВ/дел ~ 1 В/дел
Коэф. развертки
5 нс/дел ~ 1000 с/дел
5 нс/дел ~ 1000 с/дел
Макс. глубина памяти
14М
14М
Дисплей
23 см
23 см

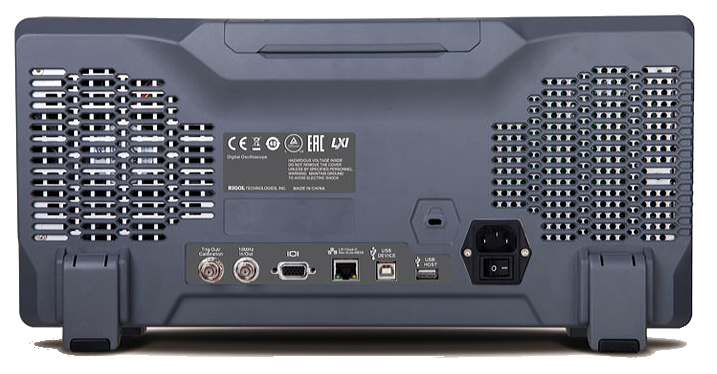

Интерфейсы
LAN, VGA, AUX, USB-host, USB-device
LAN, VGA, AUX, USB-host, USB-device
Декодирование протоколов
I2C (опция), SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция)
I2C (опция), SPI (опция), CAN (опция), FlexRay (опция), RS232/UART (опция)
Серия
DS4000E (Rigol)
DS4000E (Rigol)

ПОДРОБНЕЕ >>>

Модель Rigol DS4014E относится к серии DS4000E – это бюджетные осциллографы общего назначения с широкими возможностями. Полоса пропускания – от 100 до 200 МГц, с типовой частотой дискретизации до 2 ГГц, и глубиной памяти до 14 млн. точек для каждого канала. Эта серия была разработана для удовлетворения большинства требований рынка цифровых осциллографов, предназначенных для проектирования, наладки и проверки электронной техники. Эта серия задает новую планку возможностей приборов в сегменте рынка бюджетной осциллографии.



Осциллографы – цифровые и аналоговые
Генераторы сигналов
Серия DS4000E
Частота пропускания до 200 МГц
Оборудование Rigol Technologies
Измерительные приборы
Функции запуска, опции анализа и расширения
I2C
CAN
Источники питания

Осциллограф цифровой RIGOL DS4024E – профессиональное измерительное оборудование, которое используют для измерений и анализа электрических сигналов. С его помощью можно получить высокоточную информацию о сигналах – об амплитуде, частоте, фазе, форме. Устройство легко перемещать и применять в разных условиях. Можно выбрать агрегат на сайте с доставкой по России.



Язык Версия Размер и тип

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

Английский январь 2020 19.17 Мб, PDF Скачать

Инструкция на осциллографы Rigol серии DS4000E

DS4014E, DS4024E

Английский июнь 2016 4.17 Мб, PDF Скачать

Техническое описание на осциллографы Rigol серии DS4000E

DS4014E, DS4024E

Английский май 2016 3.94 Мб, PDF Скачать

Компенсация пробника осциллографа

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Математические операции

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Запуск по видеосигналу

Запуск производится по полям и строкам видеосигналов стандарта NTSC (National Television Standards Committee), PAL (Phase Alternating Line), SECAM (Sequential color with memory) или HDTV (High Definition Television).

Методы получения осциллограммы

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
