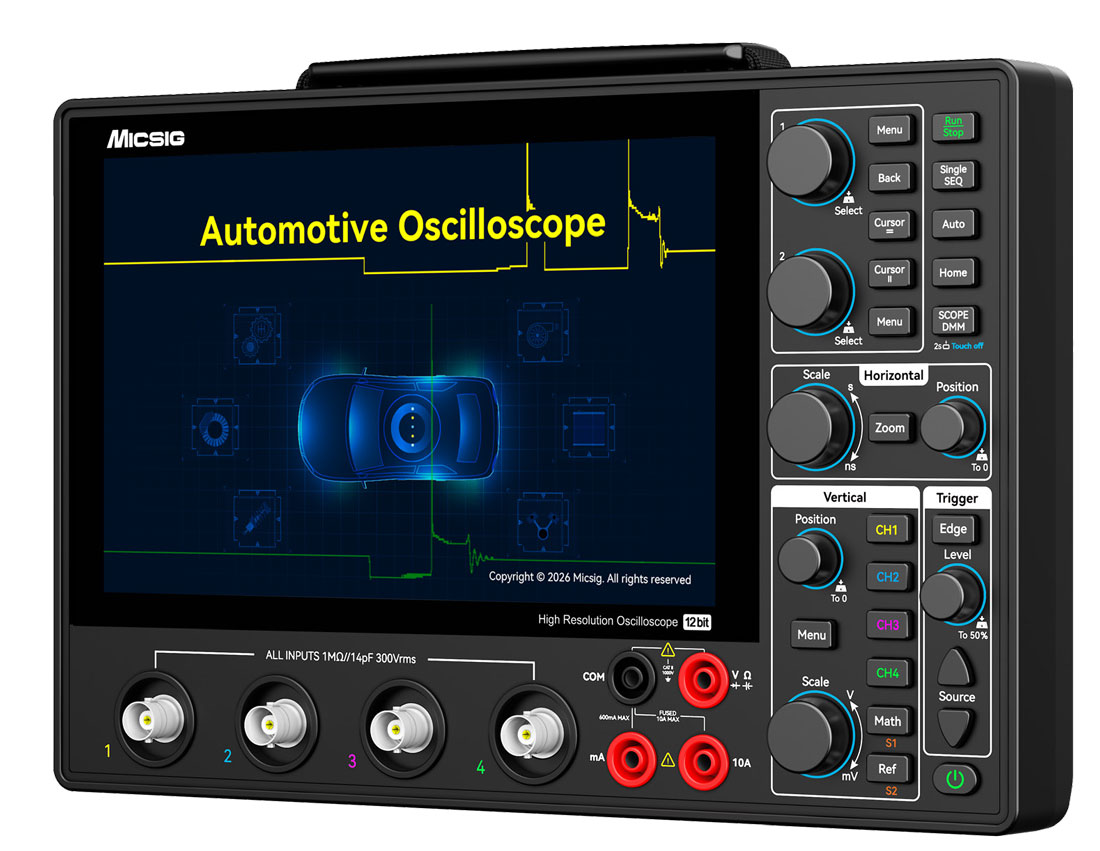

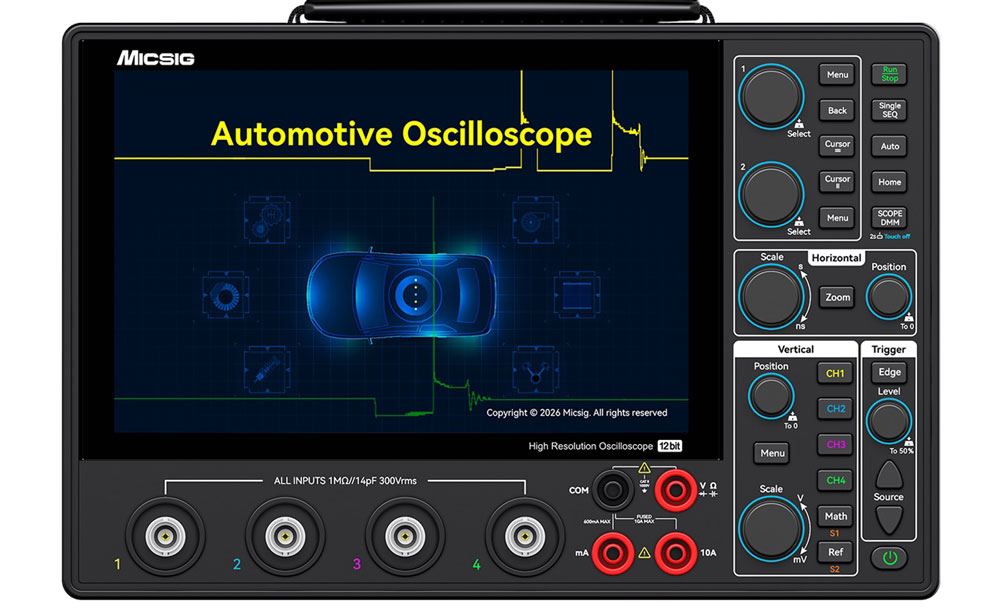

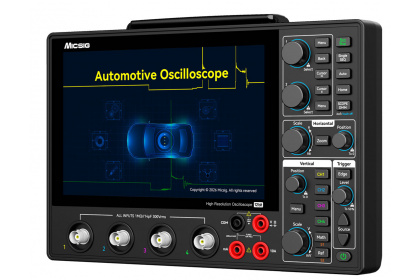

Осциллограф для автосервиса цифровой Micsig AHO14-200 планшетный
На складе: отсутствует
№ 03773
Гарантия12 месяцев
Серия Micsig AHO1 является развитием серии MHO1 и специально разработана для удовлетворения потребностей автомобильной диагностики и обслуживания. Устройство обеспечивает высокую портативность и высокоточные измерительные возможности. Оно оснащено 12-битным АЦП, полосой пропускания до 200 МГц, четырьмя аналоговыми каналами, частотой реальной дискретизации 1 Гвыб/с и глубиной памяти 110 млн точек. Компактная конструкция толщиной всего 3.1 см позволяет легко транспортировать прибор в рюкзаке и проводить эффективное тестирование в различных местах.
Осциллограф серии AHO1 инновационно включает в себя функцию мультиметра с разрешением 4⅚ разряда, поддерживая различные измерения: напряжение, ток, сопротивление, проверку целостности цепи, проверку диодов и измерение емкости. Нет необходимости брать с собой дополнительный мультиметр — устройство способно удовлетворить широкий спектр измерительных задач. Кроме того, система поддерживает одновременную работу осциллографа и мультиметра с возможностью быстрого переключения между режимами, что значительно повышает эффективность и удобство работы на месте.
Благодаря инновационной двойной программной архитектуре (общий / автомобильный режим) и специализированным тестовым режимам для двигателей, датчиков и систем электромобилей, данный осциллограф поддерживает диагностику как ДВС, так и автомобилей на новых источниках энергии (электромобилей), помогая техническим специалистам быстрее устранять неисправности и повышая эффективность обслуживания.
- Мощные функции сбора и анализа сигналов
- Различные датчики / исполнительные механизмы / CAN / LIN / FlexRay / системы зажигания
- Удобные функции хранения: сохранение форм сигналов / изображений / видеозапись
- Профессиональные принадлежности: стандартно поставляется с широким набором аксессуаров, специально разработанных для автомобильного ремонта
- Функция HDMI для обучения и демонстрации
- Бесплатные пожизненные онлайн-обновления ПО
- Поддержка измерений для всех типов транспортных средств; профессиональные пресеты для автомобильной диагностики
- Встроенный большой литий-ионный аккумулятор
- Встроенный мультиметр с разрешением 4½ разряда
- Поддержка зарядки через USB Type-C

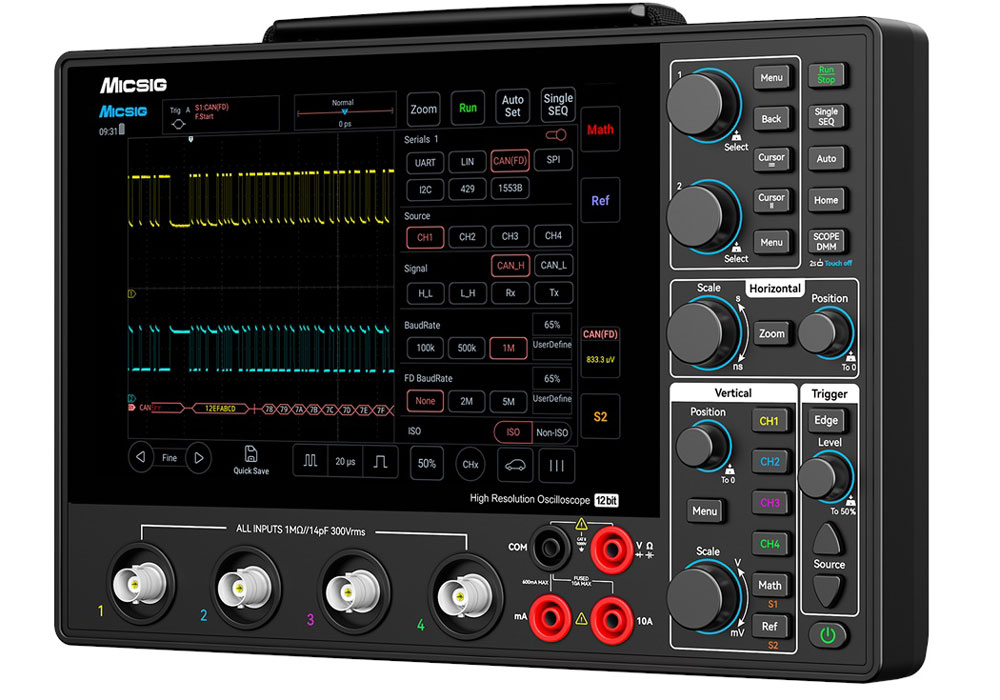

- Поддержка декодирования нескольких шин
- 8-дюймовый TFT ЖК-сенсорный экран с антибликовым покрытием, 1280 × 800 пикселей
- Поддержка прямого подключения к мониторам через HDMI
- Глубокая память, стандартная сегментированная запись
- Два выбираемых программных режима: автомобильный и стандартный осциллограф

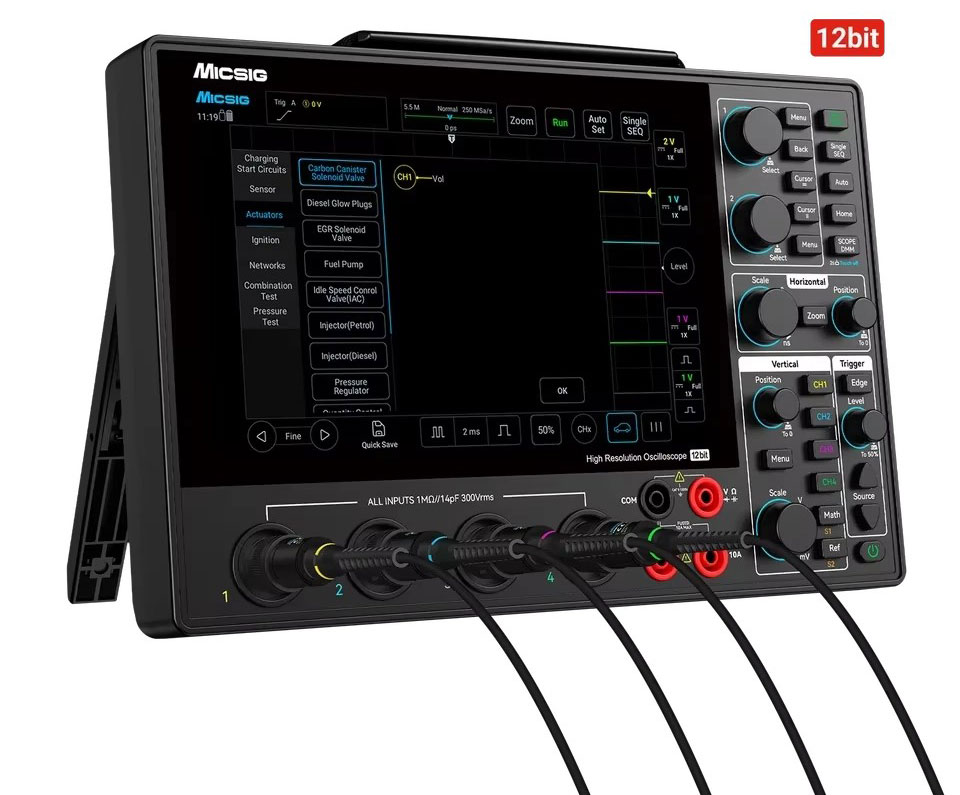

Автомобильные диагностические пресеты (готовые настройки):
Цепь зарядки/стартера:
— Зарядка 12 В и 24 В
— Переменные пульсации генератора (AC Ripple)
— Интеллектуальный генератор Ford (Ford smart Alternator)
— Запуск 12 В и 24 В (Start)
— Ток стартера (Cranking Current)
Датчики (Sensor):
ABS, педаль акселератора, расходомер воздуха, распредвал, датчик температуры охлаждающей жидкости, коленвал, трамблер (распределитель зажигания), давление топлива, детонации, лямбда-зонд (Lambda), абсолютное давление во впускном коллекторе (MAP), скорость движения, положение дроссельной заслонки.
Исполнительные механизмы (Actuators):
— Клапан продувки адсорбера (Carbon Canister Solenoid Valve)
— Свечи накаливания дизеля (Diesel Glow Plugs)
— Клапан рециркуляции отработавших газов (EGR Solenoid Valve)
— Топливный насос (Fuel Pump)
— Клапан холостого хода (IAC)
— Форсунка (бензин) Injector (Petrol)
— Форсунка (дизель) Injector (Diesel)
— Регулятор давления (Pressure Regulator)
— Клапан управления подачей топлива (Quantity Control Valve)
— Серводвигатель дроссельной заслонки (Throttle Servomotor)
— Вентилятор охлаждения с регулируемой скоростью (Variable-speed cooling fan)
— Регулировка фаз газораспределения (Variable Valve Timing)
Зажигание (Ignition):
— Первичная цепь
— Вторичная цепь
— Первичная + вторичная
Сети (Networks):
— CAN High и CAN Low
— CAN FD
— FlexRay
— K-line
Комбинированные тесты (Combination Tests):
— Коленвал + Распредвал
— Распредвал + Первичная цепь зажигания
— Первичная цепь зажигания + Напряжение форсунки
— Коленвал + Распредвал + Напряжение форсунки + Вторичная цепь зажигания
Тесты давления (Pressure Tests):
— Впускной коллектор
— Выхлопная труба
— Внутрицилиндровое давление
— Давление в картере

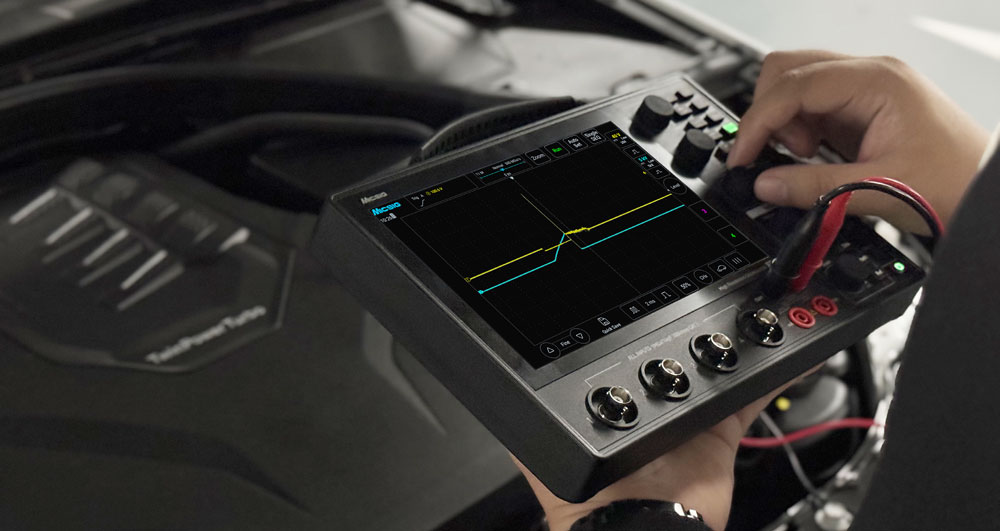

Серия Micsig AHO1 — это профессиональный высокоразрешающий автомобильный осциллограф, разработанный для диагностики транспортных средств. Он оснащен 12-битным АЦП, полосой пропускания 200 МГц, 4 аналоговыми каналами, частотой реальной дискретизации 1 Гвыб/с и глубиной памяти 110 млн точек (110 Mpts).
Благодаря сверхтонкой портативной конструкции толщиной всего 3,1 см, встроенному литий-ионному аккумулятору большой емкости и возможности зарядки через USB Type-C это устройство идеально подходит для мобильного использования и ремонта вне мастерской.
Благодаря инновационной двойной программной архитектуре (общий / автомобильный режим) и специализированным тестовым режимам для двигателей, датчиков и систем электромобилей, данный осциллограф поддерживает диагностику как ДВС, так и автомобилей на новых источниках энергии (электромобилей), помогая техническим специалистам быстрее устранять неисправности и повышая эффективность обслуживания.

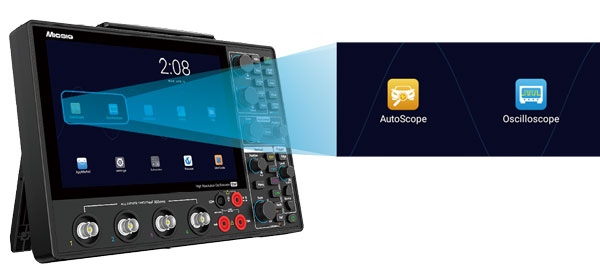

Автомобильная/общая функция осциллографа
Благодаря специализированному программному обеспечению для автомобильного и универсального осциллографа устройство удовлетворяет как потребности профессиональной диагностики транспортных средств, так и задачи общих электронных измерений.

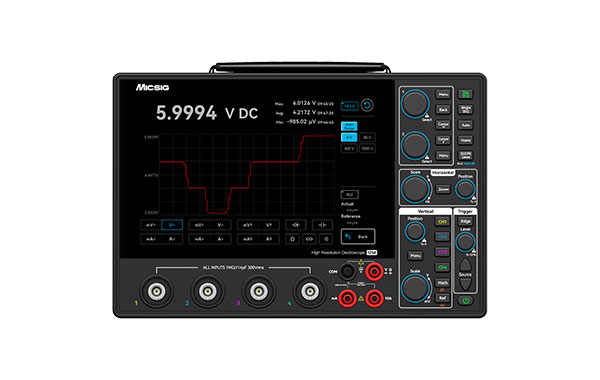

Встроенный мультиметр
Осциллограф серии AHO1 инновационно включает в себя функцию мультиметра с разрешением 4⅚ разряда, поддерживая различные измерения, включая напряжение, ток, сопротивление, проверку целостности цепи, проверку диодов и измерение емкости. Нет необходимости брать с собой дополнительный мультиметр — устройство способно удовлетворить широкий спектр измерительных задач. Кроме того, система поддерживает одновременную работу осциллографа и мультиметра с возможностью быстрого переключения между режимами, что значительно повышает эффективность и удобство работы на месте.
Сверхтонкий корпус толщиной 3.1 см
Корпус серии AHO1 имеет толщину всего 3.1 см, что делает его очень компактным и небольшим. Он легко помещается в ваш рюкзак, позволяя проводить эффективное тестирование в любое время и в любом месте.

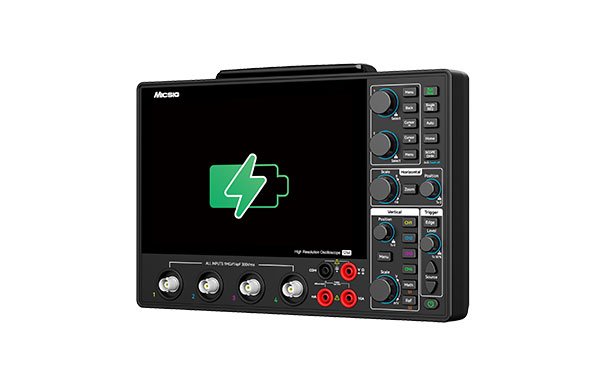

Встроенный аккумулятор для максимальной портативности
Несмотря на сверхтонкую конструкцию, серия AHO1 оснащена мягким резиновым защитным чехлом, который обеспечивает не только удобный хват, но и отличные защитные свойства. Устройство оснащено высокоемким литий-ионным аккумулятором емкостью 16000 мА·ч с длительным сроком службы, способным выдержать более 1000 циклов зарядки-разрядки. Кроме того, поддерживается зарядка от внешних аккумуляторов (power banks), что полностью исключает беспокойство о времени автономной работы и делает тестирование более безопасным и удобным.
Несколько способов удаленного управления
— Поддержка SCPI (стандартные команды для программируемых приборов)
— Совместимость с мобильными приложениями и удаленным управлением с ПК
— Поддержка прямого подключения к дисплеям через HDMI без необходимости установки какого-либо дополнительного ПО

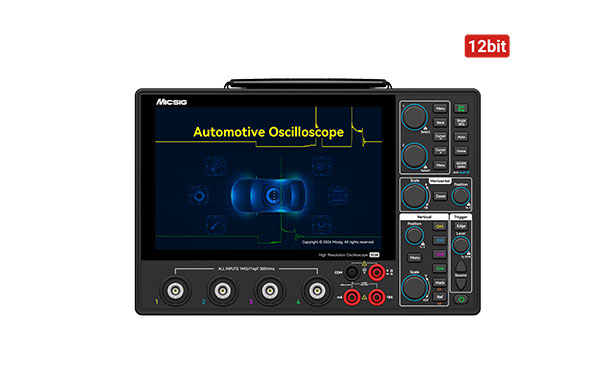

Разрешение по вертикали 12 бит
Осциллографы серии AHO1 используют высокоточный 12-битный АЦП, обеспечивающий до 4096 уровней квантования — что в 16 раз превышает возможности традиционных 8-битных АЦП. Это позволяет пользователям наблюдать форму сигнала более полно и детально.
Интуитивный интерфейс для быстрого старта
Три режима управления: полностью сенсорный, физические кнопки и энкодеры, а также гибридный режим. Оснащен интерфейсом SigTest — специализированной операционной системой для измерительных приборов, созданной на основе тысяч предложений инженеров-пользователей. Все операции выполняются быстро и интуитивно, что упрощает работу со сложными задачами.

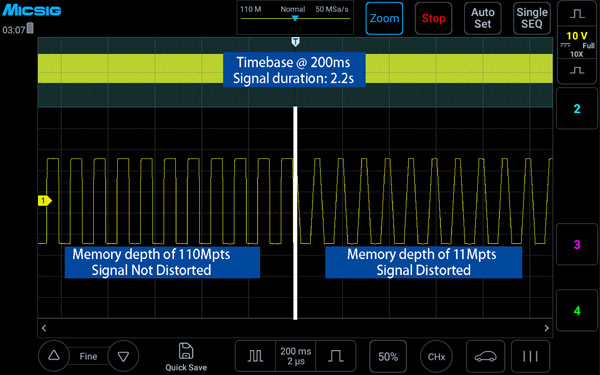

Глубокая память и стандартная сегментированная запись
Стандартная сегментированная запись (сегментированная память) разделяет ограниченное пространство памяти на множество небольших сегментов, что позволяет накапливать несколько событий по триггеру в рамках одного пространства памяти. Благодаря удобным функциям анализа и просмотра возможны как объединенное, так и раздельное отображение данных, что делает анализ и позиционирование более точными и эффективными, превращая поиск «иголки в стоге сена» в реально выполнимую задачу.

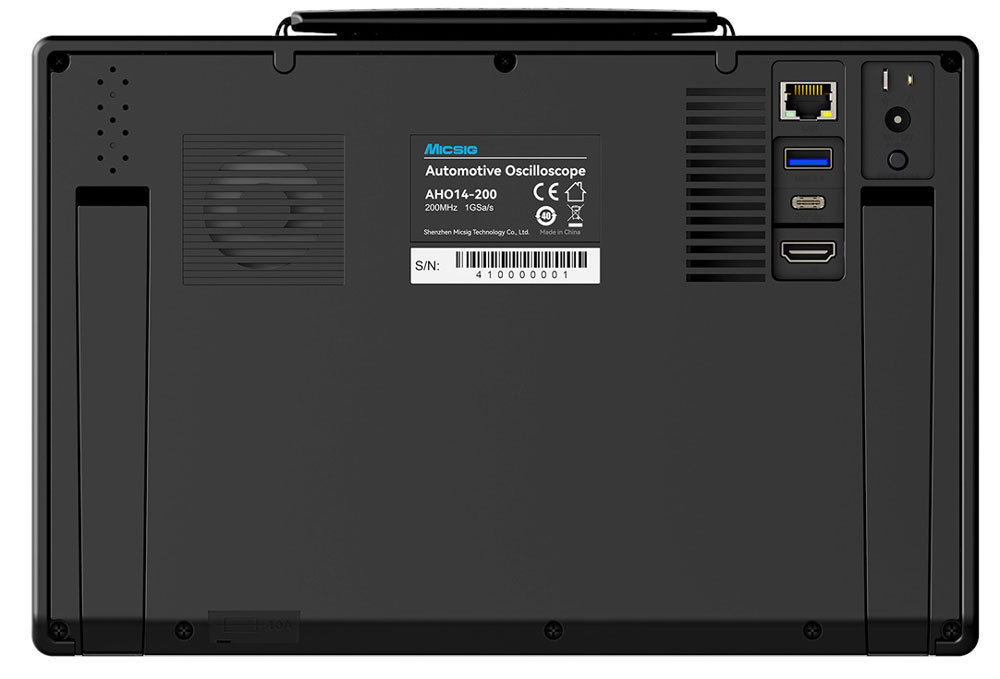

Полная совместимость и подключение
Стандартные интерфейсы USB 3.0 Host, Type-C, LAN, HDMI, выход калибровочного меандра и выход триггера удовлетворяют разнообразные потребности в подключении, повышая гибкость и удобство измерительных работ. Прибор также поддерживает блокировку питания для безопасного перемещения.

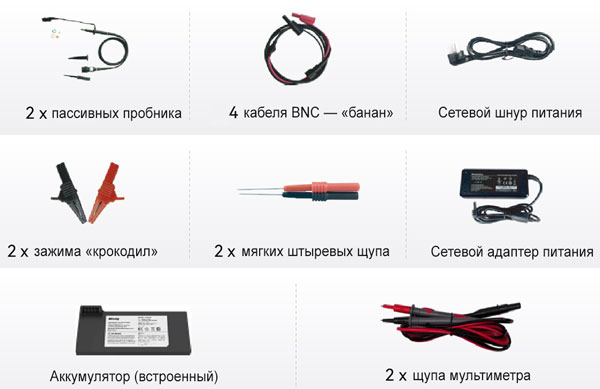

Совместимые диагностические принадлежности в стандартной комплектации
Эти принадлежности специально разработаны для автомобильной отрасли, поэтому вы будете полностью оснащены для работы в мастерской.
Технические характеристики
| Вертикальная система | |
|---|---|
| Точность усиления постоянного тока (DC Gain) | ≤ 1% |
| Фильтр полосы пропускания | 20 МГц, ФВЧ / ФНЧ |
| Тип связи (Coupling) | DC, AC, GND |
| Входное сопротивление / точность | 1 МОм ±1% |
| Вертикальное разрешение (АЦП) | 12 бит |
| Число вертикальных делений | 10 div |
| Коэффициент вертикального масштаба | 1 мВ/дел ~ 10 В/дел |
| Макс. входное напряжение | CAT I 300 В (RMS), 400 В (пик) |
| Развязка между каналами | >40 дБ (≤100 МГц), >35 дБ (≥100 МГц) |
| Точка расширения по вертикали | Центр экрана / нуль канала |
| Коэффициент ослабления пробника | 1mX ~ 10kX (шаг 1-2-5), настраивается |
| Горизонтальная система | |
| Диапазон горизонтальной развертки | 2 нс/дел ~ 1 кс/дел |
| Диапазон режима Roll | 100 мс/дел ~ 1 кс/дел |
| Точность временной базы | ±20 ppm |
| Число горизонтальных делений | 11 div |
| Диапазон задержки временной базы | -11 дел ~ 11 кс, разрешение: 1 пиксель |
| Система триггера | |
| Режим триггера | Авто, Нормальный, Однократный |
| Диапазон уровня триггера | ±5 дел от центра экрана |
| Диапазон подавления (Hold off) | 200 нс ~ 10 с |
| Типы триггера | Фронт, Длительность импульса, Логический, N-ный фронт, Выброс, Наклон, Тайм-аут, Видео |
| Декодирование последовательных шин | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I²C, ARINC-429, 1553B |
| Система дискретизации | |
| Реальная частота дискретизации (макс.) | 1 Гвыб/с (1 канал); 500 Мвыб/с (2 канала); 250 Мвыб/с (4 канала) |
| Глубина памяти (макс.) | 110 млн точек (1 канал); 55 млн точек (2 канала); 27,5 млн точек (4 канала) |
| Сегментированная запись | до 10 000 сегментов |
| Количество усреднений | 2, 4, 8, 16, 32, 64, 128, 256 |
| Огибающая (Envelope) | 2, 4, 8, 16, 32, 64, 128, 256, ∞ |
| Измерения и математика | |
| Автоматические измерения | Период, частота, время нарастания/спада, задержка, рабочий цикл (+/-), длительность импульса (+/-), выбросы (+/-), фаза, размах, амплитуда, High/Low, Min/Max, RMS, среднее, наклон (+/-) |
| Аппаратный частотомер | 6 бит, 2 Гц ~ полоса пропускания (размах пик-пик >0,8 дел) |
| Курсоры | Горизонтальные, Вертикальные, Перекрестие (разрешение 1 пиксель) |
| Математика (2 канала) | +, -, *, / |
| БПФ (FFT) | 360k точек; окна: Прямоугольное, Хэмминга, Блэкмана, Ханнинга |
| AX + B | A: ±1k; B: ±1k; X: аналоговый канал |
| Расширенная математика | +, -, *, /, <, >, ≤, ≥, ==, !=, &&, ||, sqrt, abs, deg, rad, exp, diff, ln, sin, cos, tan, intg, lg, asin, acos, atan |
| Мультиметр | |
| Напряжение пост. тока (DCV) | 1000 В / 600 В / 60 В / 6 В, ±(0,03% + 5 ед.) |
| Напряжение пост. тока (DCmV) | 600 мВ, ±(0,03% + 5 ед.) |
| Напряжение перем. тока (ACV) | 1000 В / 600 В / 60 В / 6 В, ±(0,3% + 15 ед.) |
| Напряжение перем. тока (ACmV) | 600 мВ, ±(0,3% + 15 ед.) |
| Ток пост. тока (DCA) | 10 A / 6 A, ±(0,2% + 5 ед.) |
| Ток пост. тока (DCmA) | 600 мА / 60 мА, ±(0,15% + 5 ед.) |
| Сопротивление | 6 МОм / 600 кОм / 60 кОм / 6 кОм / 600 Ом / 60 Ом, ±(0,1% + 5 ед.) 60 МОм, ±(0,2% + 10 ед.) |
| Ёмкость | 1 мФ / 100 мкФ / 10 мкФ / 100 нФ / 10 нФ, ±(3% + 30 ед.) |
| Прозвонка | Зуммер при <50 Ом, "OL" при >200 Ом |
| Диоды | 0.0000 В ~ 3.0000 В, "OL" при > 3,0 В |
| Отображение | Макс. / Сред. / Мин. (с меткой времени) |
| Дисплей | |
| Экран | 8" TFT LCD, емкостной сенсорный, 1280×800, 11×10 делений |
| Послесвечение | Авто, 10 мс ~ 10 с, ∞ |
| Режим развертки | YT, XY, Roll, Zoom |
| Отображение сигнала | Точки, линии, регулируемая яркость |
| Частота захвата | до 50 000 осц/с |
| Хранение и запись | |
| Носитель | Локальная память, USB-накопитель |
| Форматы сохранения | WAV, CSV, BIN |
| Сохранение форм сигнала | Без ограничений |
| REF-формы | до 4 |
| Быстрый снимок экрана | Есть |
| Пользовательские настройки | 10, с переименованием |
| Запись видео / скриншоты | Есть |
| Система и ПО | |
| Автокалибровка | Есть |
| Языки | Русский, английский, китайский, испанский, португальский, турецкий, японский, корейский, французский, арабский и др. |
| ОС | Android |
| Встроенные приложения | Магазин, Браузер, Осциллограф, Календарь, Часы, Галерея, Калькулятор, Руководство, Электронные инструменты, Файловый менеджер |
| Интерфейсы | |
| USB 3.0 Host | 1 шт., чтение/запись |
| USB Type-C | 1 шт., чтение/запись, зарядка от power bank |
| LAN | 1 шт. |
| HDMI | HDMI 1.4, прямой вывод на дисплей |
| Выход триггера (Trigger out) | Есть |
| Сигнал калибровки | 1 кГц, 2 В пик-пик |
| ПО для ПК / Android | Есть, удаленное управление |
| SCPI | Поддержка |
| Питание | |
| Вход адаптера | 100~240 В AC, 50/60 Гц |
| Выход адаптера | 12 В DC, 5 А |
| Потребляемая мощность | 60 Вт |
| Аккумулятор (опционально) | 3,7 В, 16000 мА·ч, Li-ion, >1000 циклов |
| Зарядка Type-C | Поддержка |
| Условия эксплуатации | |
| Температура рабочая | 0°C ~ +45°C |
| Температура нерабочая | -40°C ~ +60°C |
| Влажность рабочая | 5% ~ 85% (при 25°C) |
| Влажность нерабочая | 5% ~ 90% (при 25°C) |
| Высота рабочая | < 3000 м |
| Высота нерабочая | < 12000 м |
| Физические характеристики | |
| Габариты (Ш×В×Т) | 265x174x31 мм |
| Вес нетто | 1,73 кг |
* ед. — единица младшего разряда (digit)
