Паяльная станция BGA QUICK EA-A20
Под заказ
№ 01853
Гарантия12 месяцев

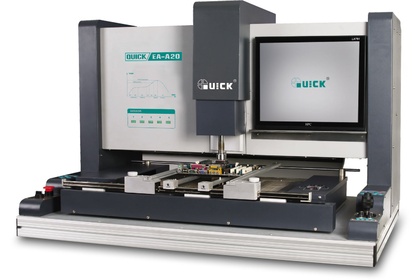

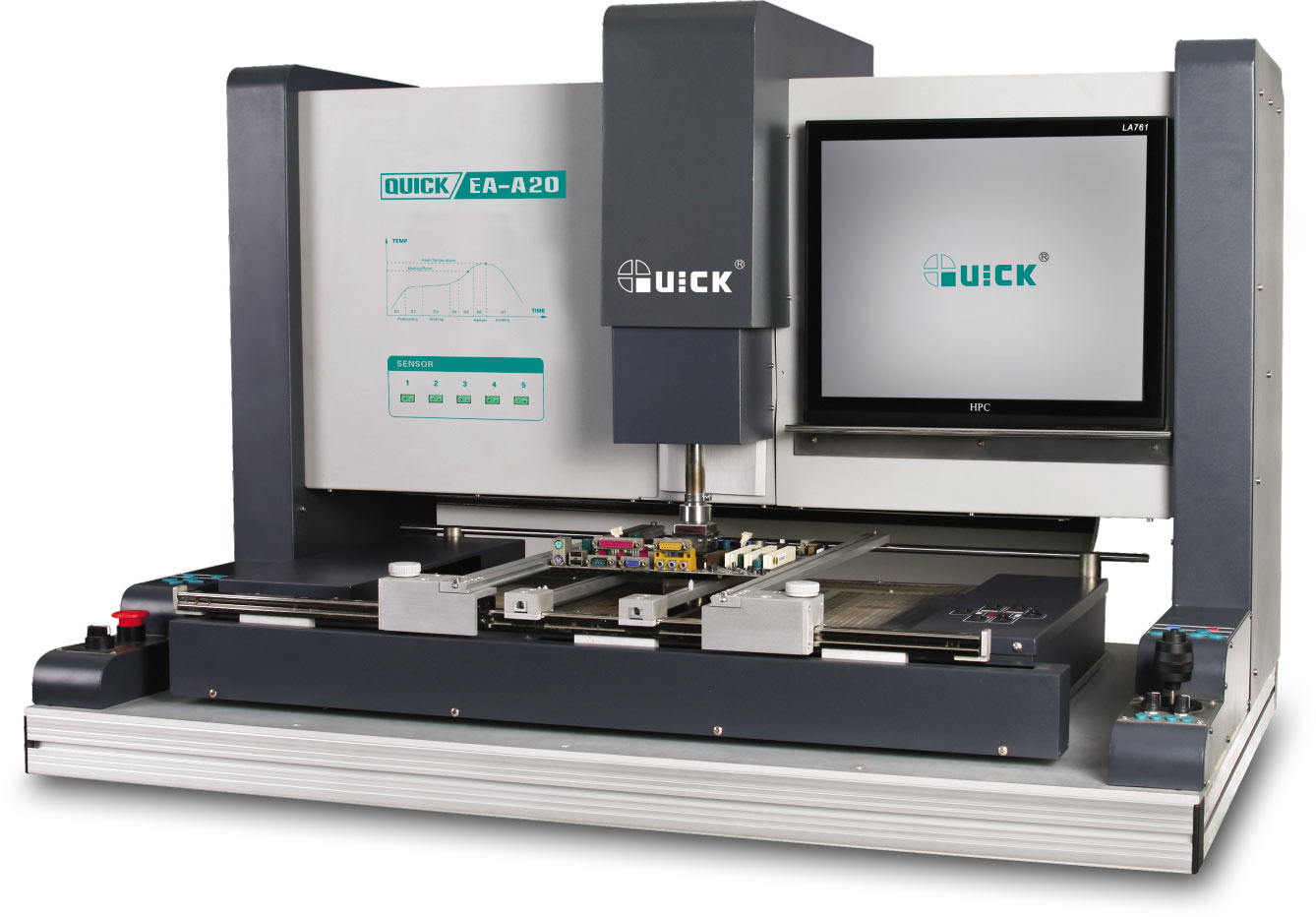

QUICK EA-A20 - паяльная станция BGA повышенной мощности для пайки и выпаивания различных компонентов, выполненный в интегрированной конструкции.
Особенности паяльной станции BGA QUICK EA-A20
1. Станция QUICK EA-A20 оснащена автоматической системой, благодаря которой можно выполнять управление процессами пайки, демонтажа, подъема и размещения чипа в одно касание .
2. Данное устройство разработано для выполнения нескольких операций. Большой объем горячего воздуха с постоянной температурой достигается с помощью мощного вентилятора с бесщеточным двигателем постоянного тока, температуры, контролируемой датчиком с обратной связью, и микропроцессором с нулевым отключением.
3. 7 температурных режимов. Станция используется для светоотражающих или многослойных BGA корпусов, а также металлических экранов.
4. Встроенные система нагрева и система выравнивания.
5. Двухцветная оптическая линза. Зона нагрева и зона позиционирования компонента совмещены: не требуется дополнительного перемещения печатной платы
6. Вентиляторы охлаждения обеспечивают равномерное охлаждение печатной платы и установленного компонента. Скорость потока воздуха можно контролировать.

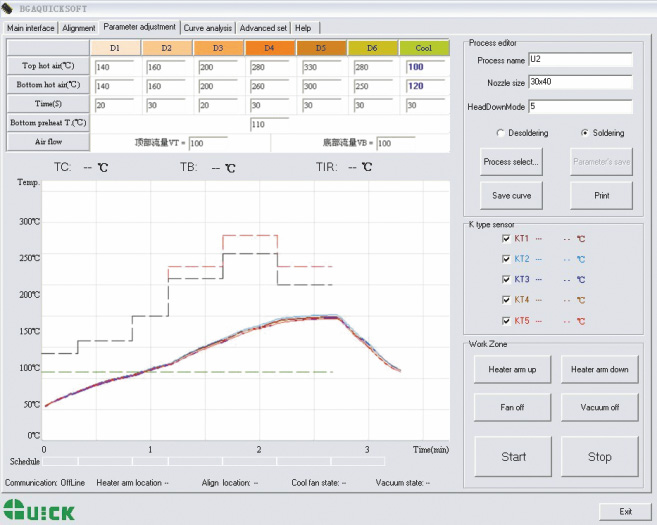

7. Через интерфейс QUICKSOFT осуществляются операции авторизации и профильный анализ параметров, таких как скорость предварительного нагрева, пиковая температура, сохранение тепла и скорость охлаждения.
8. Для паяльной станции BGA QUICK EA-A20 доступны различные виды насадок.
Технические характеристики паяльной станции BGA QUICK EA-A20
| Общая мощность QUICK EA-A20 | 6600 Вт (макс.) |
| Напряжение | 220 В переменного тока 50 Гц |
| Температура горячего воздуха | 400℃ (макс.) |
| Температура предварительного инфракрасного нагрева | 400℃ (макс.) |

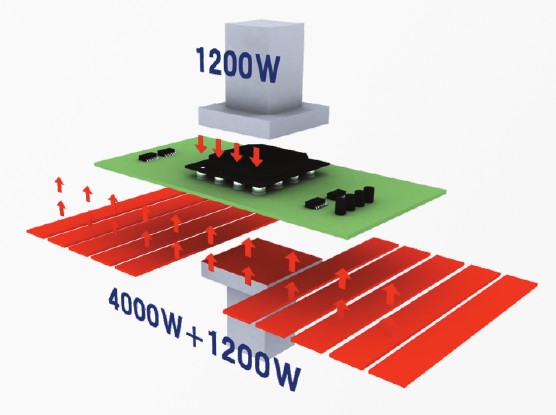

| Мощность верхнего нагревателя (нагрев горячим воздухом) | 1200 Вт |
| Мощность нижнего нагревателя (горячий воздух) | 1200 Вт |
| Мощность нижнего нагревателя (инфракрасное излучение) | 4000 Вт |
| Размер зоны нижнего подогрева | 530×405 мм |
| Максимальный размер печатной платы | 600×650 мм |
| Размер BGA компонентов | 2×2~60×60 мм |
| Точность позиционирования | ±0.02 мм |
| Сила позиционирования | 1.5 Н/позиционирование при нулевом давлении (2 режима) |
| Скорость потока воздуха вентилятора охлаждения | ≤3.5 м³/мин |
| Камера | Увеличение: 36×12 раз; горизонтальное разрешение: 500 линий; формат PAL |
| Термопара К типа | 5 шт. |
| Интерфейс | USB (соединение с ПК) |
| Вес QUICK EA-A20 | Около 160 кг |
| Размеры (Д×Ш×В) | 1200×800×940 мм |
| Язык | Версия | Размер и тип | |||
|
Инструкция на паяльно-ремонтный комплекс QUICK EA-A20 EA-A20 |
Русский | 1.0.1 | 1.35 Мб, PDF | Скачать | |
|
Паяльные станции, термовоздушные станции, ванны для лужения, жала, насадки, аксессуары, воздухоочистка, антистатика, прогревочные столы, дозаторы |
Русский | 2022 | 24.82 Мб, PDF | Скачать | |
Паяльно-ремонтный комплекс QUICK EA-A20 / EA-A20 Hot Air BGA Rework System
