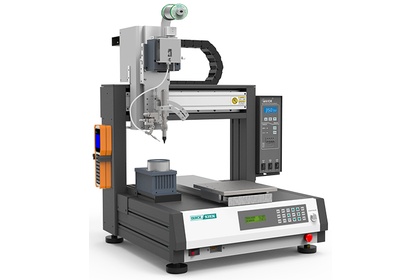

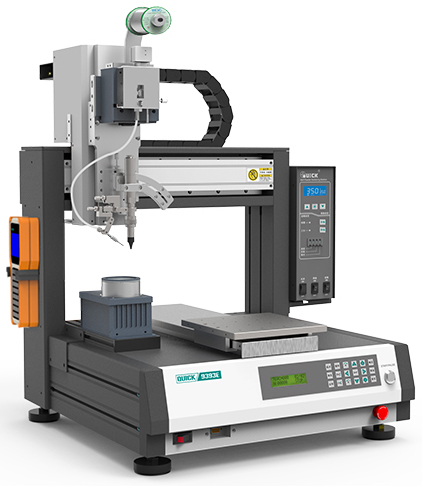

Паяльный робот (автоматическая паяльная машина) QUICK ET9493E (с 371HI)

Quick
Паяльный робот (автоматическая паяльная машина) QUICK ET9493E (с 371HI)
На складе: отсутствует (модель снята с производства)
Артикул
№ 02623
Гарантия Гарантия
12 месяцев
Мощность
200 Вт
Количество осей
3
Макс. рабочая температура
500 °С
Диапазон перемещения по X
400 мм
Диапазон перемещения по Y
400 мм
Диапазон перемещения по Z
100 мм
Диапазон скорости по X
0.1~800 мм/сек
Диапазон скорости по Y
0.1~800 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
Особенности
Устройство подачи с функцией продольного перфорирования проволоки

Паяльный робот (автоматическая паяльная машина) QUICK ET9493E снят с производства. Замена - паяльный робот (автоматическая паяльная машина) QUICK ET9493F-A.

*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

Паяльный робот (автоматическая паяльная машина) QUICK ET9493E снят с производства. Замена - паяльный робот (автоматическая паяльная машина) QUICK ET9493F-A.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9493E

Модель QUICK ET9493E
Напряжение 100 ~ 240 В AC
Мощность паяльного робота QUICK ET9493E 200 Вт
Диапазон температур 50℃ ~ 500℃ (в зависимости от режима работы)
Количество осей 3
Диапазон перемещения (мм) X 400
Y 400
Z 100
Диапазон скорости (мм/сек) X 0.1-800
Y 0.1-800
Z 0.1-300
Разрешение (мм) X ±0.01
Y
Z
Объем памяти паяльного робота QUICK ET9493E ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5-1.2 мм

Условия окружающей среды

Температура 0-40℃

Влажность 20-90% (без образования конденсата)
Размерыпаяльного робота QUICK ET9493E (Д×Ш×В) 695×690×700 мм
Вес паяльного робота QUICK ET9493E (кг) 70

*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371HI). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.

Язык Версия Размер и тип

Каталог паяльных роботов QUICK

паяльные роботы

Английский 2022 13.72 Мб, PDF Скачать

Каталог продукции Quick

Паяльные станции, термовоздушные станции, ванны для лужения, жала, насадки, аксессуары, воздухоочистка, антистатика, прогревочные столы, дозаторы

Английский 2021 11.25 Мб, PDF Скачать

Паяльные роботы и диспенсер-роботы QUICK

В статье представлен обзор возможностей и особенностей роботов для производства РЭА, выпускаемых в настоящее время компанией Quick Soldering Co. (КНР).

Русский 2014 232.54 Кб, PDF Скачать
