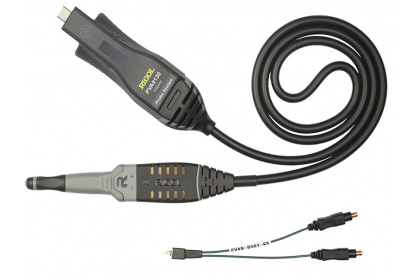

Пробник осциллографический дифференциальный активный RIGOL PVA9130

Rigol
Пробник осциллографический дифференциальный активный RIGOL PVA9130
цена по запросу запросить стоимость
0 RUB
Оставить заявкуоформить Уведомить о поступлении (в настоящее время товара нет на складе)
На складе: отсутствует
Артикул
№ 03688
Гарантия Гарантия
12 месяцев

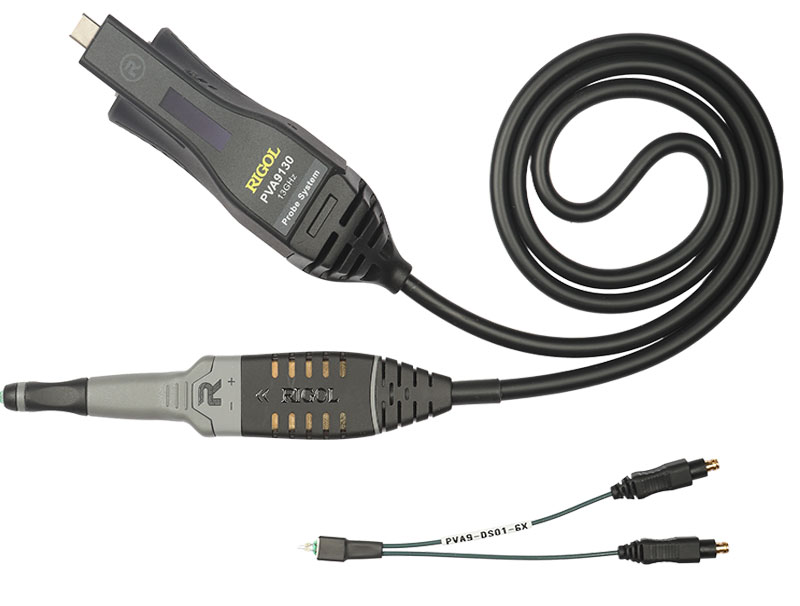

Пробник широкополосный активный дифференциальный/несимметричный RIGOL PVA9130 представляет собой высокочастотный кабель с измерительной головкой со встроенным СВЧ усилителем, с одной стороны и блоком компенсации для подключения ко входу осциллографа, с другой стороны. К измерительной головке можно подключить сменные наконечники: дифференциальные и несимметричные, в зависимости от требуемых измерительных задач. Служит для согласования электрического сопротивления источника сигнала и осциллографа, что обеспечивает передачу сигналов с минимальными искажениями, а также для выделения дифференциального сигнала при подавлении синфазного сигнала.

Особенности и преимущества:

  • Полоса пропускания 13 ГГц;
  • Входной динамический диапазон исследуемых сигналов до ± 2,5 В;
  • Минимальная нагрузка на источник сигнала 100 кОм / 201 фФ;
  • Частотный диапазон входных сигналов до 13 ГГц
  • Встроенный усилитель
  • Возможность использования в симметричном, несимметричном, общем режимах измерения
  • Сменные головки для оптимизации производительности и удобства использования
  • Автоматическая идентификация пробника осциллографом RIGOL
  • Эргономичность, оптимальное соотношение цена/качество.

Применение:

  • Разработка/отладка высокоскоростных цифровых систем
  • Разработка/характеризация компонентов
  • Машиностроение и испытания
  • Образовательная деятельность
  • Исследовательская деятельность

Назначение:
Предназначен для передачи высокочастотного сигнала с минимальными искажениями от испытуемого устройства на вход осциллографа RIGOL серии DS80000, для дальнейшего отображения/измерения амплитудно-временных параметров исследуемого сигнала.

Характеристики RIGOL PVA9130

Параметр Значение
Характеристики насадок пробника
Модель насадки PVA9-DB01-3X PVA9-DS01-3X PVA9-DB01-6X PVA9-DS01-6X
Тип насадки Сменная с контактными наконечниками, затухание 3:1 Сменная впаиваемая, затухание 3:1 Сменная с контактными наконечниками, затухание 6:1 Сменная впаиваемая, затухание 6:1
Верхняя частота полосы пропускания 13 ГГц 13 ГГц 13 ГГц 13 ГГц
Время нарастания (10%~90%) 26,9 пс 26,9 пс 26,9 пс 26,9 пс
Входной импеданс
Входная ёмкость Дифференц. 324 фФ 125 фФ 331 фФ 201 фФ
Несимметричн. 466 фФ 152 фФ 481 фФ 248 фФ
Входное сопротивление Дифференц. 51 кОм 51 кОм 100 кОм 100 кОм
Несимметричн. 25,5 кОм 25,5 кОм 50 кОм 50 кОм
Входное сопротивление (AC > 10 кГц) Дифференц. 500 Ом 500 Ом 1 кОм 1 кОм
Несимметричн. 250 Ом 250 Ом 500 Ом 500 Ом
Характеристики усилителя пробника
Тип насадки 450 Ом (6:1) 200 Ом (3:1)
Системный диапазон 13 ГГц 13 ГГц
Сопротивление постоянному току (DC) 100 кОм±2% (дифф.) 50 кОм±2% (несимметр.) 25 кОм±2% (общий) 51 кОм±2% (дифф.) 25,5 кОм±2% (несимметр.) 12,5 кОм±2% (общий)
Сопротивление переменному току (AC, 10 кГц) 1 кОм (дифф.) 500 Ом (несимметр.) 250 Ом (общий) 500 Ом (дифф.) 250 Ом (несимметр.) 125 Ом (общий)
Диапазон входных напряжений 2,5 В П-П 1,25 В П-П
Диапазон входных напряжений в общем режиме ±12 В DC~750 Гц ±1,25 В >750 Гц ±6 В DC~750 Гц ±0,65 В >750 Гц
Коэффициент ослабления синфазного напряжения (CMRR) DC - 10 кГц: 50 дБ 10 кГц - 1 МГц: 40 дБ 1 МГц - 1 ГГц: 30 дБ ＞ 1 ГГц: 20 дБ DC-10 кГц: 50 дБ 10 кГц - 1 МГц: 40 дБ 1 МГц - 1 ГГц: 30 дБ ＞ 1 ГГц: 20 дБ
Коэффициент деления DC 6,96:1 3,55:1
Диапазон регулировки смещения ±16 В ±8 В
Ошибка смещения ±2% от установленного значения ±3 мВ ±2% от установленного значения ±3 мВ
Шум на входе 5 мВ СКЗ 3 мВ СКЗ
Максимальное входное напряжение ±30 В ±15 В
Диапазон рабочих температур 0 ºС…+ 40 ºС
Максимальная относительная влажность воздуха ≤ 80%
Вес 96 г ± 10 г 1180 г ± 50 г (вкл. футляр и набор аксессуаров)
Длина кабеля 1200 мм

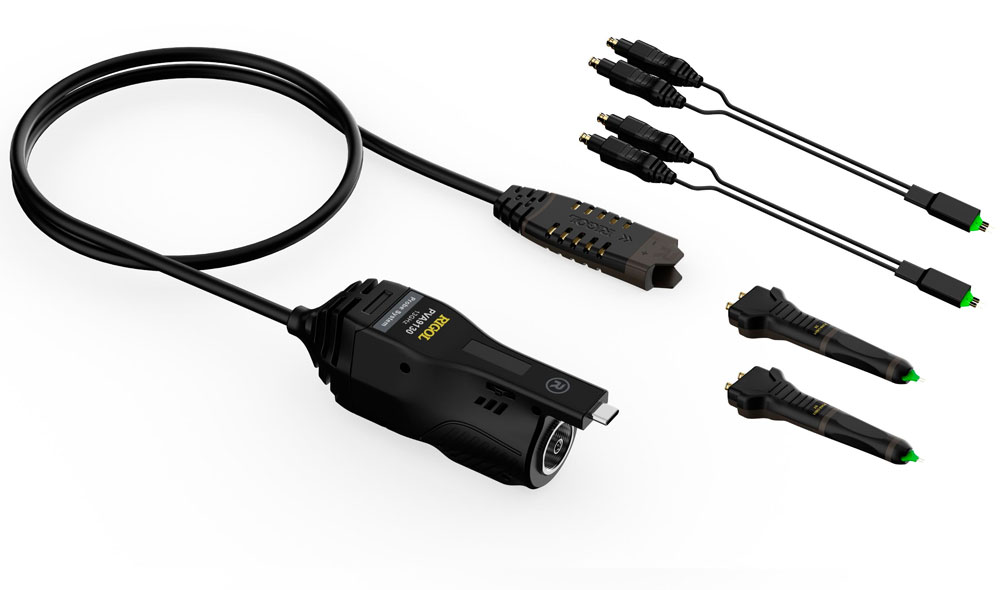

Комплектация RIGOL PVA9100

  • пробник широкополосный активный дифференциальный/несимметричный Rigol PVA9130 – 1 шт.
  • впаиваемая сменная насадка PVA9-DS01-6X, затухание 6:1 (450 Ом) – 1 шт.
  • впаиваемая сменная насадка PVA9-DS01-3X, затухание 3:1 (200 Ом) – 1 шт.
  • сменная насадка с контактными наконечниками PVA9-DB01-6X, затухание 6:1 (450 Ом) – 1 шт.
  • сменная насадка с контактными наконечниками PVA9-DB01-3X, затухание 3:1 (200 Ом) – 1 шт.
  • подпаиваемый резистор, 150 Ом PVA9-R-150 – 4 шт.
  • луженая стальная проволока (для насадки PVA9-DB01) PVA9-SteelWire-015, длина 30 см, диаметр 0,15 мм – 1 шт.
  • луженая стальная проволока (для насадки PVA9-DB01) PVA9-SteelWire-017,длина 30 см, диаметр 0,17 мм – 1 шт.
  • руководство пользователя - 1 экз.
  • футляр для переноски - 1 шт.
Язык Версия Размер и тип

Инструкция на активные осциллографические пробники Rigol серии PVA9000

PVA9130, PVA9100

 Английский 10.2025 4.93 Мб, PDF Скачать

Каталог продукции Rigol

Осциллографы, анализаторы спектра, генераторы, мультиметры, источники питания, системы сбора данных, аксессуары

 Русский 2023-2024 34.72 Мб, PDF Скачать
