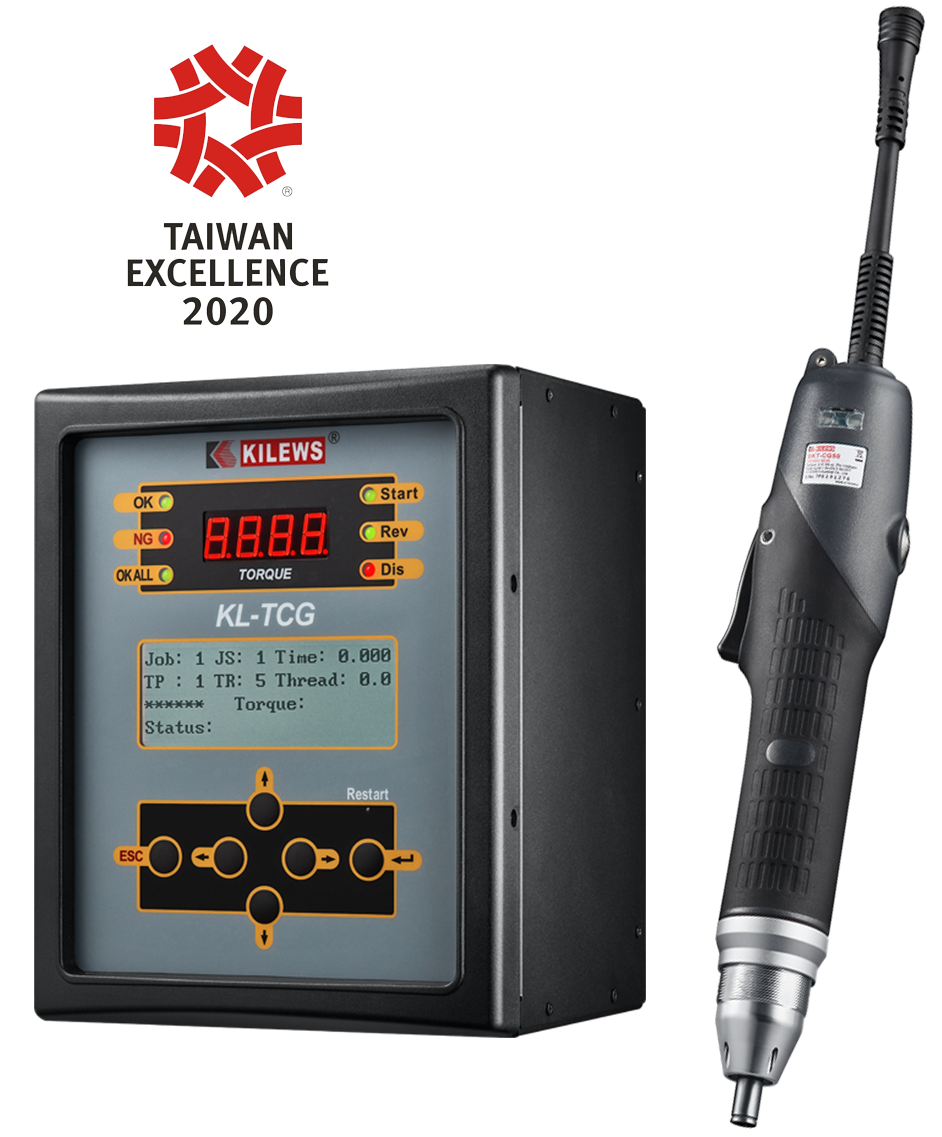

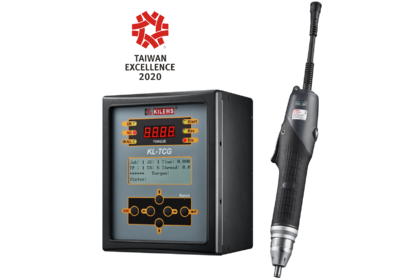

Винтоверт бесщеточный Kilews SKT-CG30 + силовой контроллер Kilews KL-TCG

В сборочных процессах, где цена ошибки измеряется не переделкой партии, а репутацией и безопасностью изделия, обычные винтоверты уже не подходят. Kilews SKT-CG30 — это система затяжки с обратной связью по моменту и углу поворота, построенная на бесщеточном двигателе и управляемая внешним контроллером KL-TCG. Встроенный датчик крутящего момента немецкого производства работает в режиме реального времени: контроллер отслеживает каждый этап затяжки, сравнивает с заданным профилем и принимает решение о годности соединения. Точность измерения датчика составляет 0.4%, а повторяемость затяжки — ±5%. Это уровень, который позволяет аттестовать процесс сборки для аэрокосмической, военной и ответственной промышленной продукции. Система полностью исключает перекосы, недотяжку и случайное ослабление крепежа.

Технические характеристики Kilews SKT-CG30

• Модель — Kilews SKT-CG30
• Тип двигателя — бесщеточный
• Тип запуска — кнопкой (L)
• Тип остановки — автоматический, полная остановка при достижении момента
• Диапазон крутящего момента — 6–30 кгс·см (0.6–3.0 Н·м)
• Точность измерения датчика — 0.4% (типовое)
• Повторяемость затяжки — ±5%
• Скорость вращения без нагрузки — 160–1600 об/мин (регулируемая)
• Напряжение питания — DC 40 В
• Потребляемая мощность — 90 Вт

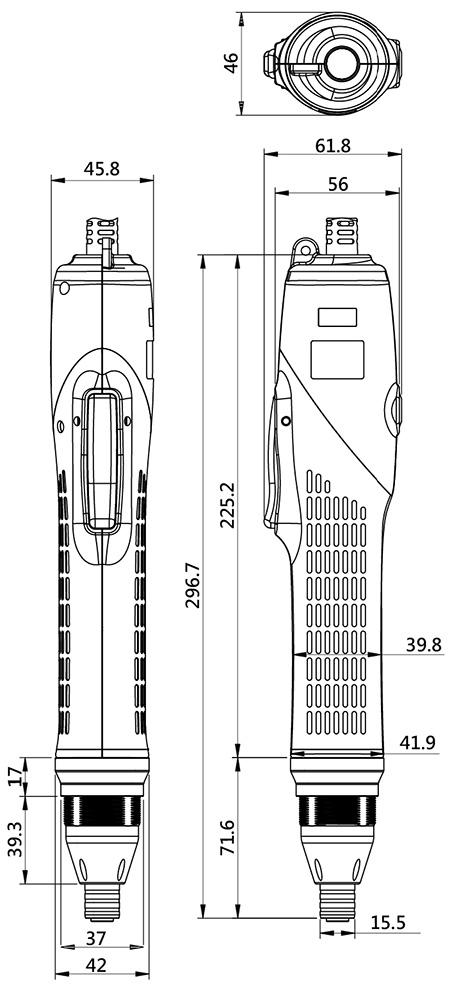

• Длина — 297 мм
• Вес — 830 г
• Тип бит — A, B 9.5, D
• Комплект поставки — винтоверт, две биты №2 (для винтов 3.0–4.0 мм), руководство по эксплуатации
• Соответствие — CE, RoHS

Характеристики силового контроллера KL-TCG

• Модель — Kilews KL-TCG
• Входное напряжение — AC 115 В / 230 В
• Выходное напряжение — DC 40 В
• Выходная мощность — 360 Вт
• Диапазон счёта винтов — 1–99
• Направление счёта — прямое/обратное
• Внешние входы — Start, Forward, Reverse, Disable, Confirm
• Внешние выходы — OK, NG, OK ALL, Reverse
• Интерфейсы — RS-232 (2 порта), LAN, USB (для сканера штрих-кодов)
• Слот для microSD — до 32 ГБ

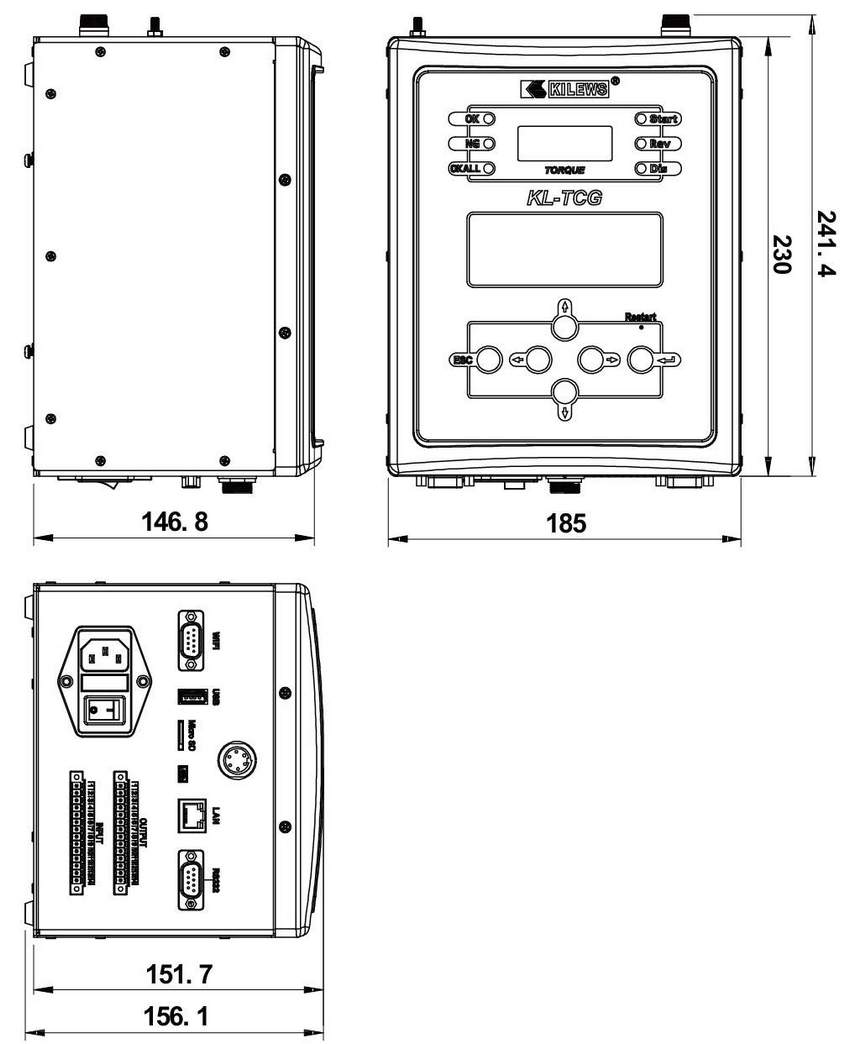

• Размеры — 241 × 185 × 127 мм
• Вес — 3.4 кг

Что умеет эта система затяжки

Контроль момента и угла в реальном времени

Датчик момента, установленный в корпусе винтоверта, передаёт данные на контроллер с высокой частотой. KL-TCG отслеживает не только пиковое значение момента, но и количество оборотов, время затяжки и угол поворота. Оператор или автоматизированная система получает сигнал OK или NG сразу после завершения цикла. Это позволяет отбраковывать негодные соединения на этапе сборки, а не после сборки изделия.

Гибкое программирование процесса

Контроллер поддерживает до 250 шагов настройки, 99 программ и 50 режимов затяжки. Один цикл может включать до пяти параметров: момент, время, количество витков резьбы, обороты и направление. Переключение между программами выполняется быстро — при смене модели изделия на конвейере оператору не нужно перенастраивать каждое соединение вручную. Достаточно выбрать нужную программу, и контроллер применит соответствующий профиль затяжки.

Трассируемость и хранение данных

Все результаты затяжки сохраняются. Встроенный слот для microSD поддерживает карты до 32 ГБ, что позволяет хранить данные о каждом соединении в течение длительного времени. Интерфейсы RS-232 и LAN дают возможность передавать данные в систему верхнего уровня или в программное обеспечение N-DAS для анализа трендов и формирования отчётов. Это делает процесс сборки прозрачным и пригодным для аудита.

Бесщеточный двигатель и ресурс

В отличие от коллекторных моделей с угольными щётками, SKT-CG30 оснащён бесщеточным двигателем. Отсутствие щёток устраняет основной изнашиваемый элемент, снижает уровень шума и нагрев при длительной работе. Ресурс двигателя значительно выше, а обслуживание сводится к минимуму. При этом винтоверт сохраняет высокую скорость — до 1600 об/мин без нагрузки.

Гибкость запуска и интеграции

Запуск может выполняться кнопкой на корпусе, нажатием биты на винт или комбинацией кнопки и нажатия. Контроллер поддерживает внешние входы и выходы для интеграции в автоматизированные линии: сигналы Start, Forward, Reverse, Disable, Confirm на входе и OK, NG, OK ALL, Reverse на выходе. Это позволяет встраивать систему в сборочные ячейки без дополнительного оборудования.

Где применяется Kilews SKT-CG30

Система востребована там, где требуется документально подтверждённое качество каждого соединения:

• Аэрокосмическая промышленность — сборка узлов, где перетяжка или недотяжка недопустимы.
• Военное производство — сборка ответственных изделий с обязательной трассируемостью.
• Автомобильная промышленность — сборка тормозных систем, рулевого управления, подушек безопасности.
• Медицинская техника — сборка приборов, где контроль момента критичен для безопасности.
• Производство электроники — монтаж корпусов, разъёмов и силовых элементов.
• Автоматизированные сборочные линии — интеграция через RS-232, LAN и цифровые входы/выходы.

Преимущества Kilews SKT-CG30

1. Высокоточный датчик момента немецкого производства. Измерительный элемент расположен непосредственно в корпусе винтоверта, что обеспечивает точность измерения 0.4% и повторяемость затяжки ±5%.
2. Полный контроль процесса. Контроллер отслеживает момент, угол, обороты и время, сравнивает с заданным профилем и выдаёт сигнал OK/NG сразу после цикла.
3. Трассируемость. Данные сохраняются на microSD и могут передаваться по RS-232 или LAN. Это делает процесс сборки прозрачным и пригодным для аудита.
4. Гибкость программирования. 250 шагов, 99 программ, 50 режимов — система адаптируется под разные изделия без замены оборудования.
5. Бесщеточный двигатель. Отсутствие угольных щёток снижает износ, шум и нагрев, а ресурс двигателя значительно выше, чем у коллекторных моделей.
6. Интеграция в автоматизированные линии. Внешние входы и выходы, интерфейсы RS-232 и LAN позволяют встраивать систему в сборочные ячейки и системы верхнего уровня.
7. Две биты №2 в комплекте. Для винтов диаметром 3.0–4.0 мм — можно сразу приступать к работе.
