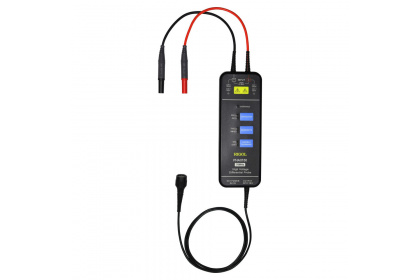

Высоковольтный дифференциальный пробник RIGOL PHA0150
На складе: отсутствует
№ 03680
Высоковольтный дифференциальный пробник RIGOL PHA0150 представляет собой устройство преобразования высоковольтных дифференциальных сигналов переменного тока в низковольтные напряжения для отображения их амплитудно-временных характеристик на экране осциллографа.

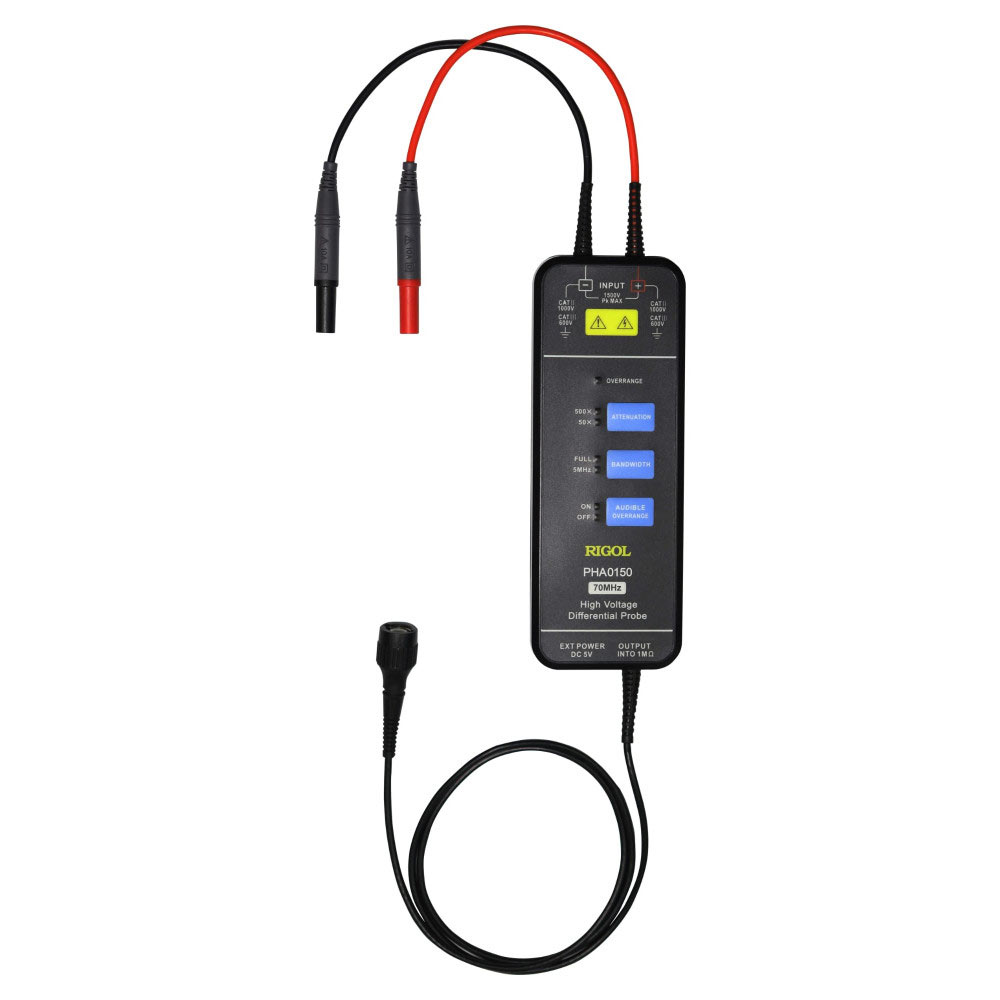

Пробник выполнен в пластиковом корпусе, на вход которого подключаются герметизированные кабельные щупы для контактов с исследуемым участком электрической цепи. С выхода устройства сигнал по коаксиальному кабелю подается на осциллограф.
На панели управления имеются переключатель коэффициентов деления с соответствующим LED индикатором, переключатель рабочих диапазонов с соответствующим LED индикатором, кнопка включения звукового индикатора перегрузки по входу с LED индикатором. Электропитание пробника осуществляется через USB кабель, подключаемый к порту USB Type-C.
Максимальные значения исследуемых сигналов DC+AC ПИК-ПИК– до 1.5 кВ. Частотный диапазон исследуемых сигналов – от постоянного тока до 70 МГц.
Технические характеристики:
- Полоса пропускания: 70 МГц
- Время нарастания: 5 нс
- Входная емкость: <1 пФ
- Точность: 2%
- Аттенюатор: 50Х, 500Х
- Максимальное дифференциальное напряжение (DC+ACпик): ±150 В (50Х); ±1500 В (500Х)
- Максимальное общее напряжение (DC+ACпик): ±1500 В
- Максимальное входное напряжение относительно земли: ±1500 Вскз
- Входной импеданс:
- Дифференциальный 10 МОм±1%
- Разъем/земля 5 МОм±1% - Входная емкость:
- Дифференциальный режим <2 пФ
- Разъем/земля <4 пФ - Коэффициент CMRR: >80 дБ (DC), >60 дБ (100 кГц)
- Шум на входе: ≤50 мВ (50Х); ≤500 мВ (500Х)
- Выходной импеданс: 50 Ом
- Размеры (корпус): 176х65х25 мм
- Вес (корпус): 216 г
- Длина: 1 м
