Новинка! Осциллографы RIGOL серии DHO4000
Компания Rigol Technologies представила новые осциллографы серии DHO4000 c разрядностью АЦП 12 бит и полосой пропускания до 800 МГц.
Частота дискретизации 4 Гвыборок/с в режиме одноканальной работы осциллографа. Стандартная глубина памяти 250 млн. точек. Возможно опциональное расширение памяти до 500 млн. точек и полосы пропускания с помощью лицензионного ключа.

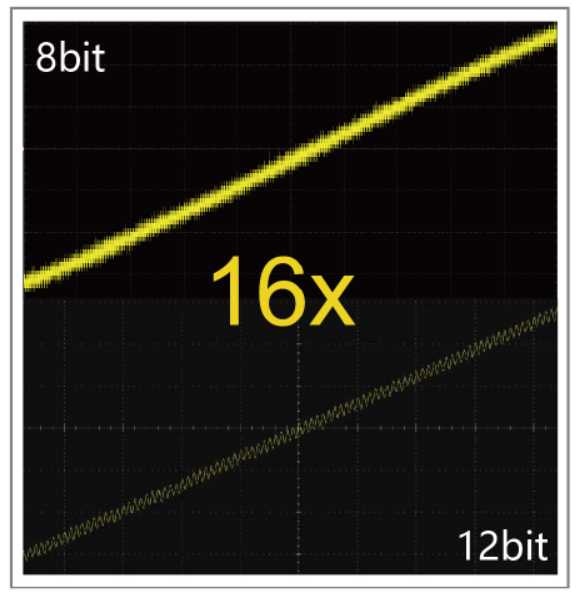

Осциллограф построен на базе АЦП собственной разработки "Centaurus" разрядностью 12 бит, что позволяет провести более точные измерения.
Серия DHO4000 состоит из 3 моделей:
DHO4204 (200 МГц, 4 Гвыб/с, 250 млн. точек, 4 канала)
DHO4404 (400 МГц, 4 Гвыб/с, 250 млн. точек, 4 канала)
DHO4804 (800 МГц, 4 Гвыб/с, 250 млн. точек, 4 канала)
Технические характеристики осциллографа серии DHO4000
- Полоса пропускания: 200 МГц/400 МГц/800 МГц
- Количество каналов: 4
- Частота дискретизации: 4 Гвыборок/с
- Вертикальное разрешение 12 бит (16 бит в режиме высокого разрешения)
- Глубина памяти: 250 млн. точек в базовой комплектации. Опционально 500 млн. точек.
- Скорость обновления сигналов: 1.5 миллиона осц/с (режим UltraAcquire)
- Декодирование протоколов: RS232/UART, I2C, SPI, CAN в базовой комплектации. Опционально: CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553
- Наличие встроенного цифрового вольтметра разрядностью 4 бита
- Наличие встроенного частотомера с регулируемой разрядностью от 3 до 6 бит
- Диапазон коэффициентов отклонения:
- по входу 1 МОм: 100 мкВ/дел. до 10 В/дел.
- по входу 50 Ом: 100 мкВ/дел. до 1 В/дел. - Диапазон временной развёртки: от 500 пс/дел. до 1000 с/дел
- Входной импеданс: 1 МОм ± 1%, 50 МОм ± 1%
- Минимальный уровень собственных шумов 18 мкВ(скз)
- Ёмкостной сенсорный дисплей диагональю 10.1 дюйма
- Опциональная работа от аккумулятора
- Операционная система Android
Техническое описание на осциллографы Rigol серии DHO4000.
Инструкция на осциллографы Rigol серии DHO4000.
