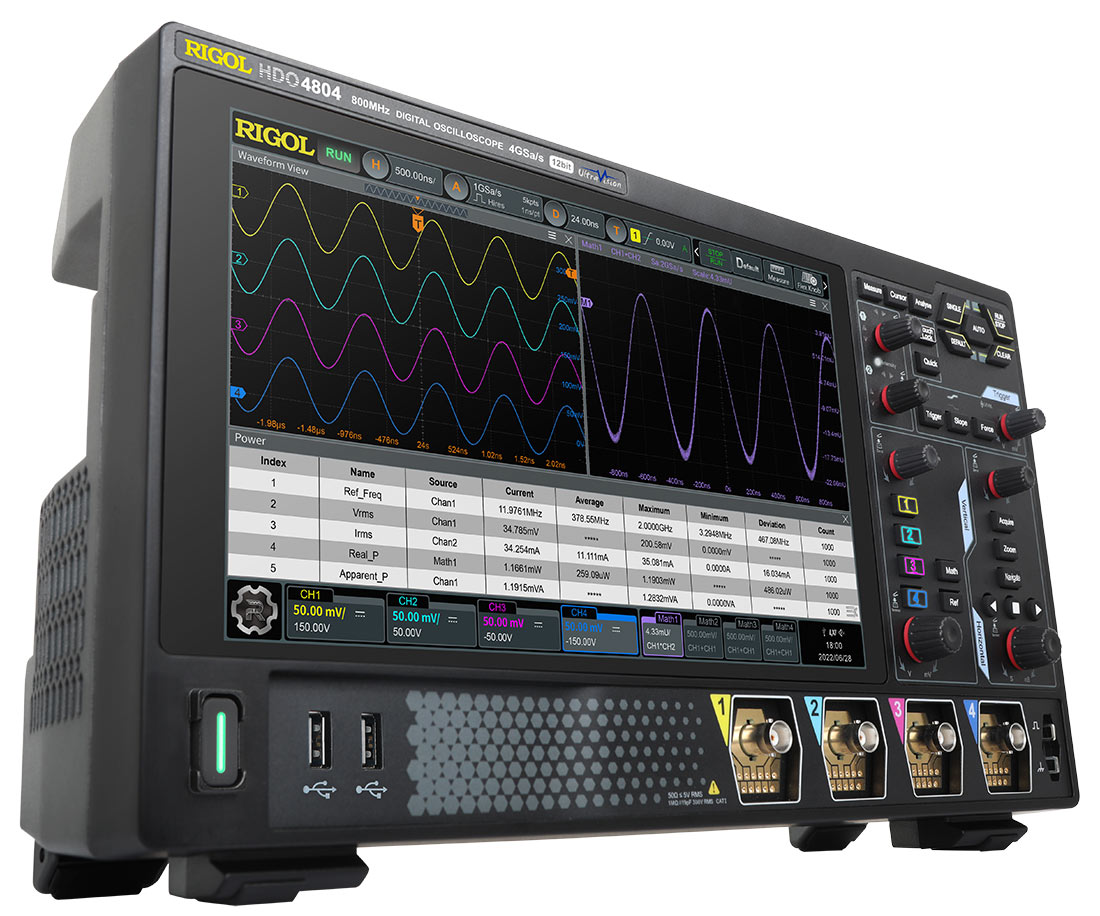

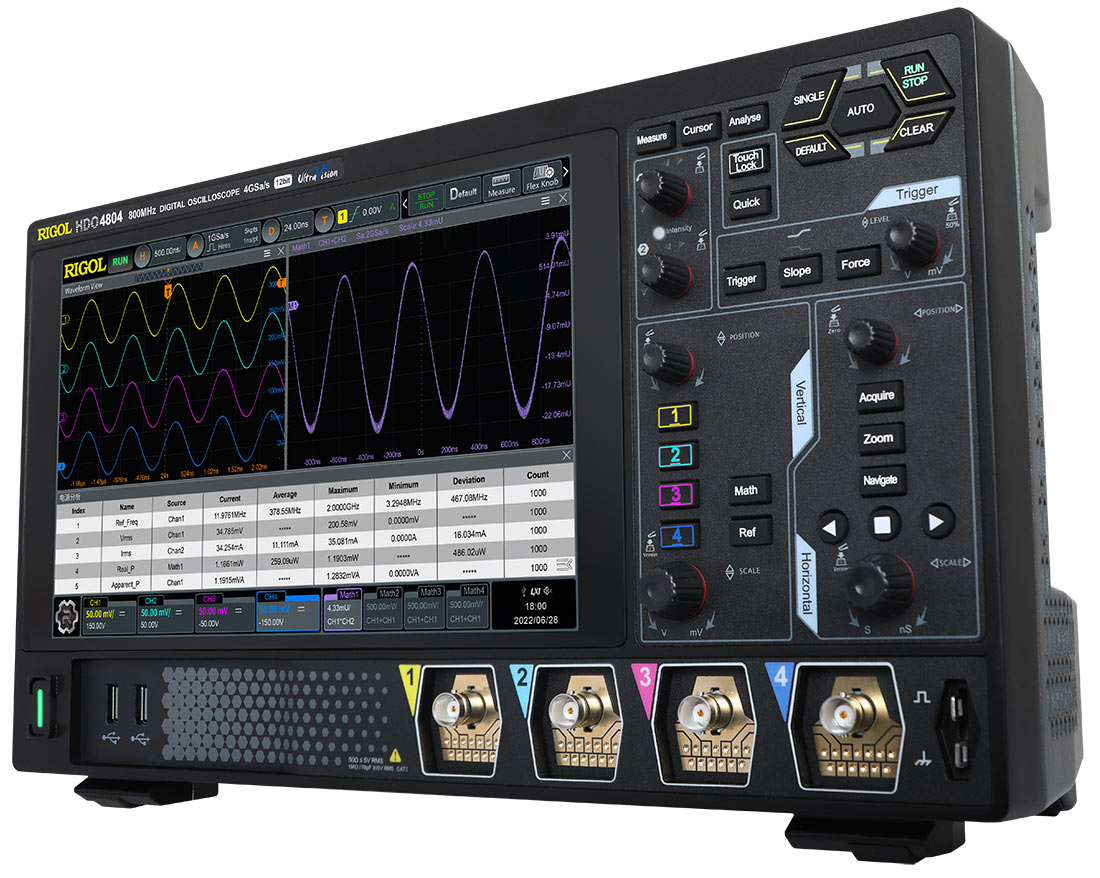

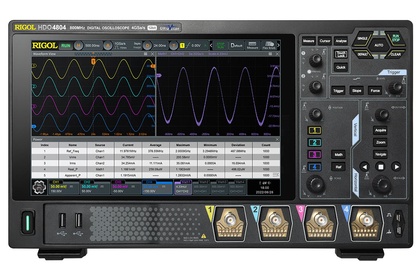

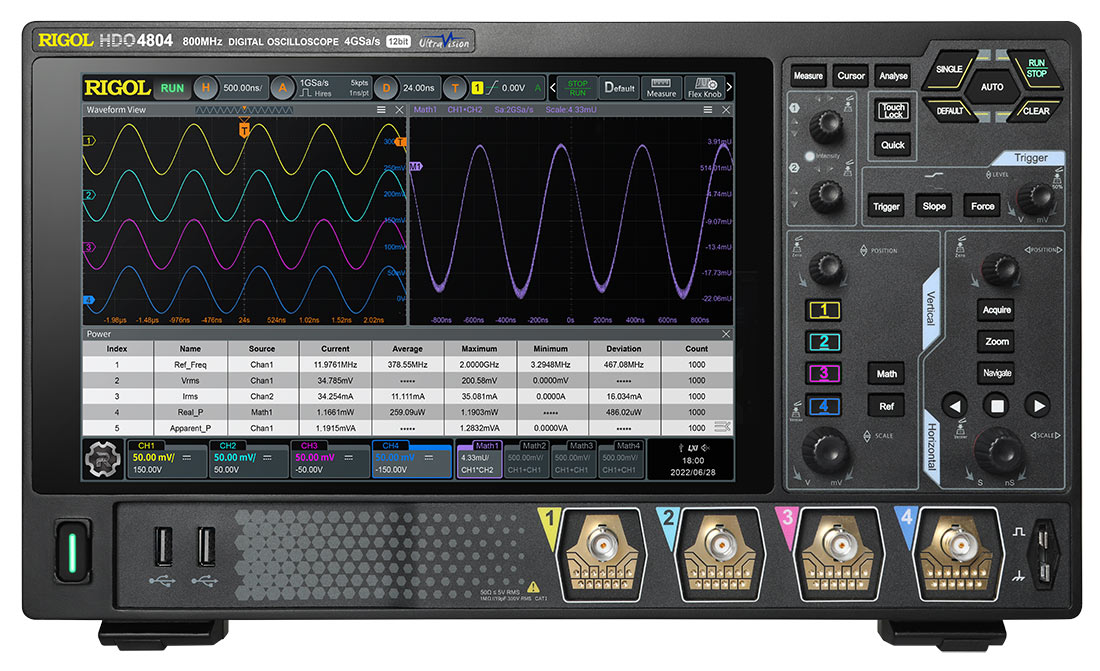

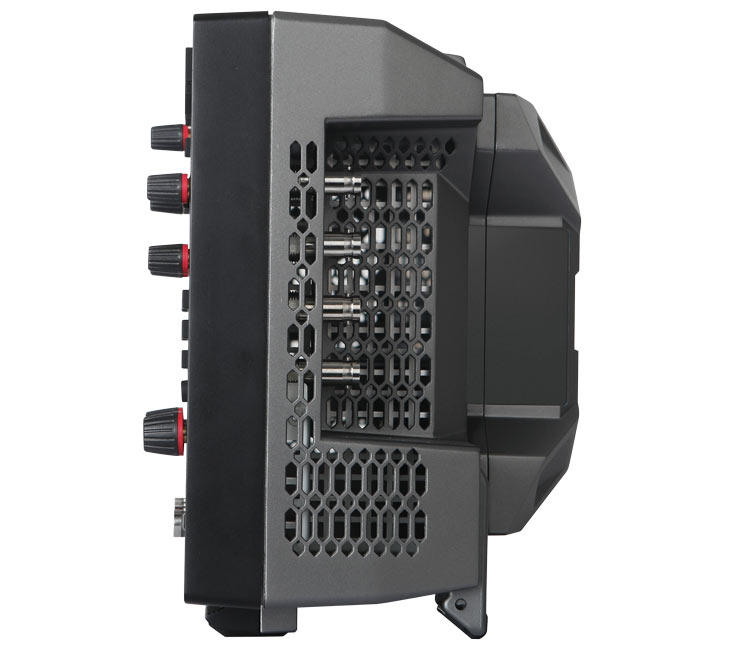

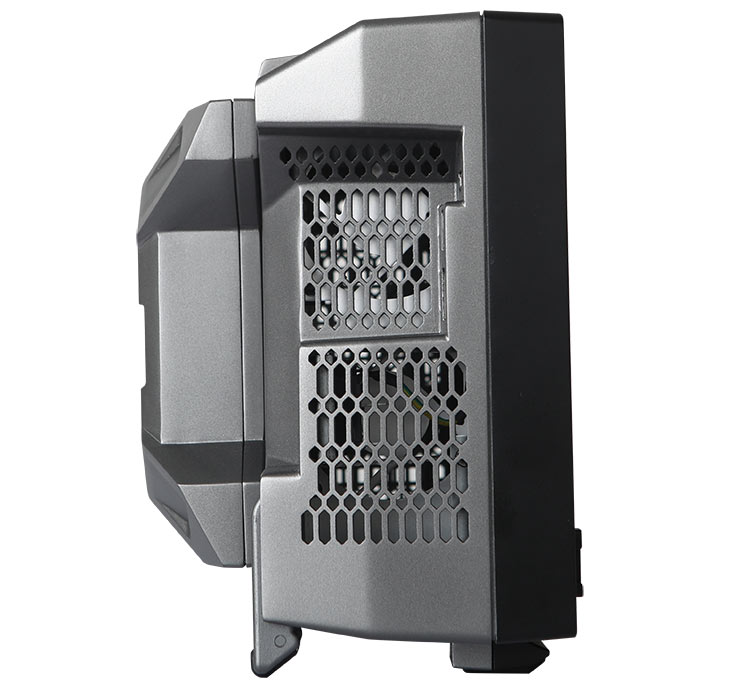

Осциллограф RIGOL DHO4804: 800 МГц, 12 бит, четыре канала

Осциллографы с 8-битным АЦП долгое время были стандартом в лабораториях и сервисных центрах. Но когда речь заходит о сигналах с малой амплитудой на фоне больших постоянных составляющих — пульсации источников питания, шумы прецизионных схем, слабые сигналы датчиков — 256 уровней квантования становятся узким местом. RIGOL DHO4804 решает эту проблему за счёт 12-битного разрешения: 4096 уровней вместо 256. Это в 16 раз больше детализации, что позволяет различать мельчайшие искажения сигнала и выделять полезные компоненты на уровне шумов. Прибор построен на втором поколении фирменного чипсета RIGOL Centaurus и сочетает в себе высокое разрешение с полосой пропускания 800 МГц, частотой дискретизации 4 Гвыб/с и глубиной памяти до 500 млн точек.

Технические характеристики RIGOL DHO4804

• Количество аналоговых каналов — 4 + внешний запуск
• Полоса пропускания — 800 МГц (50 Ом), 500 МГц (1 МОм)
• Вертикальное разрешение — 12 бит (16 бит в режиме высокого разрешения)
• Частота дискретизации — 4 Гвыб/с (1 канал), 2 Гвыб/с (2 канала), 1 Гвыб/с (4 канала)
• Глубина памяти — 250 млн точек стандартно, до 500 млн точек опционально
• Скорость захвата — 50 000 осц./с (векторный режим), до 1 500 000 осц./с в режиме UltraAcquire
• Уровень собственного шума — 18 мкВскз (типовое значение)
• Минимальная вертикальная чувствительность — 100 мкВ/дел
• Диапазон вертикальной развёртки — от 100 мкВ/дел до 10 В/дел
• Время нарастания — ≤ 437 пс
• Дисплей — 10.1" сенсорный HD (1280 × 800)
• Интерфейсы — USB Device, USB Host, LAN, HDMI
• Декодирование протоколов — RS232/UART, I2C, SPI, CAN (стандарт); CAN-FD/LIN, FlexRay, I2S, MIL-STD-1553 (опция)
• Автоматические измерения — 41 тип
• Опциональная батарея для автономной работы
• Габариты — 290 × 190 × 130 мм
• Вес — 4,5 кг

Что даёт 12-битное разрешение на практике

Разница между 8 и 12 битами не так очевидна, как разница между 100 и 800 МГц, но в реальной работе она проявляется сразу. Возьмём типичную задачу — измерение пульсаций выходного напряжения импульсного источника питания. Пульсации составляют десятки милливольт, а постоянная составляющая — 5 или 12 вольт. На 8-битном осциллографе вы увидите размытую линию, в которой сложно различить отдельные компоненты пульсаций. На DHO4804 картинка становится значительно чище: 12-битное разрешение позволяет разглядеть структуру пульсаций, оценить их частоту и амплитуду без дополнительного усиления или фильтрации. Аналогичная ситуация с сигналами датчиков, работой операционных усилителей и анализом шумовых характеристик — там, где важна каждая десятая доля милливольта.

Режим высокого разрешения 16 бит

Помимо стандартного 12-битного режима, DHO4804 поддерживает режим высокого разрешения с 16-битной обработкой. Это достигается за счёт цифровой фильтрации и усреднения, что дополнительно снижает уровень шума и позволяет работать с ещё более слабыми сигналами. Такой режим полезен при измерении медленно меняющихся процессов, где важна не скорость, а максимальная точность.

UltraAcquire и скорость захвата

В стандартном векторном режиме DHO4804 захватывает до 50 000 осциллограмм в секунду. Но главная особенность — режим UltraAcquire, в котором скорость возрастает до 1 500 000 осциллограмм в секунду. Это означает, что даже редкие аномалии, которые появляются раз в несколько секунд, будут зафиксированы. Для отладки цифровых шин, поиска глитчей и анализа нестабильной работы это критически важная функция.

Где применяется RIGOL DHO4804

Благодаря сочетанию высокой полосы, 12-битного разрешения и глубокой памяти, прибор востребован в самых разных областях:

• Разработка и тестирование источников питания — измерение пульсаций, анализ переходных процессов, контроль КПД.
• Отладка встраиваемых систем — анализ цифровых шин (SPI, I2C, UART, CAN), проверка целостности сигналов.
• Автомобильная электроника — диагностика датчиков, анализ CAN-шины, проверка блоков управления.
• Научные исследования — работа с сигналами малой амплитуды, измерение шумовых характеристик.
• Образование — проведение лабораторных работ по аналоговой и цифровой схемотехнике.
• Производственный контроль — тестирование готовых изделий, входной контроль компонентов.

Преимущества RIGOL DHO4804

1. 12-битное разрешение с чипсетом Centaurus. Это не просто маркетинговая цифра, а реальное преимущество при работе с сигналами малой амплитуды. В 16 раз больше уровней квантования по сравнению с 8-битными осциллографами.
2. Сверхнизкий уровень шума 18 мкВскз. Чистый сигнал без «размазанной» линии на экране — обязательное условие для точных измерений в схемах с малым потреблением и прецизионных приложениях.
3. Глубокая память до 500 млн точек. Позволяет захватывать длительные процессы с высоким разрешением без потери детализации — важно при анализе пакетной передачи данных и медленных переходных процессов.
4. Режим UltraAcquire. Скорость до 1 500 000 осциллограмм в секунду обеспечивает обнаружение редких событий, которые пропускают осциллографы с меньшей скоростью захвата.
5. Стандартное декодирование шин. RS232/UART, I2C, SPI и CAN доступны без дополнительных опций — это экономит бюджет и упрощает работу с цифровыми интерфейсами.
6. Большой сенсорный экран 10.1" с разрешением 1280 × 800. Управление жестами, наглядное отображение сигналов и меню делают работу комфортной даже при длительных сессиях.
7. Гибкость расширения. Опциональная батарея для автономной работы, дополнительные протоколы декодирования и модуль логического анализатора позволяют адаптировать прибор под растущие задачи.
