Quick EA-H15: инфракрасный паяльно-ремонтный комплекс для BGA-компонентов

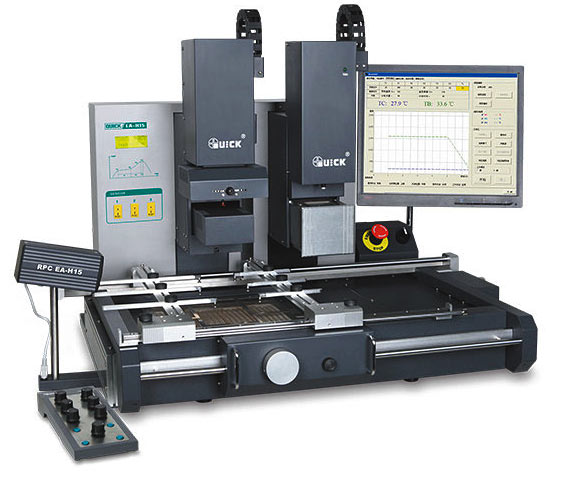

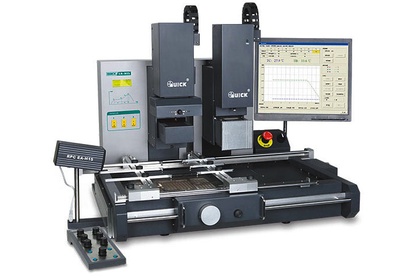

Ремонт BGA-компонентов — одна из самых сложных задач в электронике. Здесь недостаточно просто подать горячий воздух: требуется точный контроль температуры по всей площади кристалла, равномерный прогрев платы и высокая точность позиционирования. Quick EA-H15 — это интегрированный паяльно-ремонтный комплекс, который объединяет инфракрасную систему нагрева с замкнутым контуром, систему оптического позиционирования PL, боковую камеру RPC и управляющее ПО BGASOFT. Комплекс собран в едином корпусе и является развитием платформы BGA2015. Он рассчитан на работу с BGA-корпусами от 2×2 до 60×60 мм, включая компоненты с шагом выводов 0,4 мм, и подходит для сервисных центров, производственных участков и лабораторий, где требуется воспроизводимое качество пайки.

Ключевые особенности Quick EA-H15

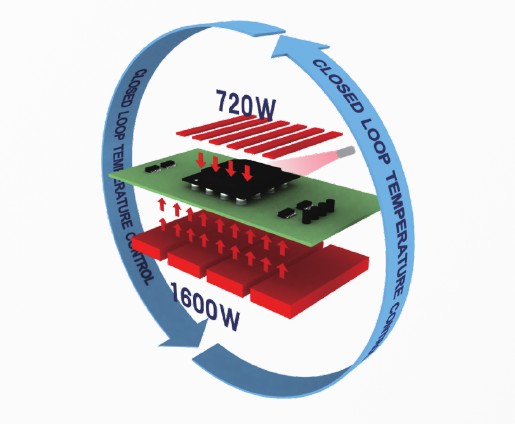

Инфракрасный нагрев с замкнутым контуром

В отличие от станций, работающих по принципу «нагрел и жди», EA-H15 использует неконтактный инфракрасный датчик, который в реальном времени измеряет температуру поверхности BGA-корпуса. Данные поступают в систему управления, и мощность нагрева корректируется автоматически. Это обеспечивает точное соблюдение температурного окна и равномерное распределение тепла по всей площади компонента. Такой подход исключает перегрев или недогрев кристалла — ключевые причины дефектов при BGA-пайке.

Верхний и нижний нагреватели

Верхний нагреватель — это шесть инфракрасных ламп мощностью 120 Вт каждая (суммарно 720 Вт) со средней длиной волны 2–8 мкм. Размер окна нагрева регулируется в диапазоне 20–60 мм по осям X и Y, что позволяет адаптировать его под конкретный размер компонента. После завершения процесса встроенный вакуумный захват автоматически поднимает снятый чип и переносит его на вентилятор для охлаждения.

Нижний нагреватель — это четыре инфракрасных керамических излучателя мощностью 400 Вт каждый (суммарно 1600 Вт). Опционально доступны шесть излучателей по 500 Вт (2400 Вт). Нижний подогрев обеспечивает равномерный прогрев платы по всей площади 290×290 мм, предотвращая деформацию и коробление. Максимальный размер печатной платы — 390×420 мм.

Оптическое позиционирование PL

Система PL использует оптический призменный метод с двухцветной подсветкой: BGA-шарики подсвечиваются синим, а контактные площадки на плате — оранжевым. Оба изображения выводятся на экран, и оператор совмещает их с помощью точных регулировок по осям X, Y, Z и углу поворота. Это позволяет добиться высокой точности позиционирования, в том числе для компонентов с шагом 0,4 мм. Камера PL обеспечивает 36×12-кратное увеличение и горизонтальное разрешение 500 линий.

Боковая камера RPC

Камера RPC устанавливается сбоку и позволяет наблюдать за процессом оплавления шариков в реальном времени. Она фиксирует момент расплавления, оседания и формирования соединения с разных углов. Это даёт оператору визуальный контроль, который невозможно получить при обычном верхнем обзоре, и помогает точно настроить температурный профиль.

Программное обеспечение BGASOFT

Комплекс подключается к ПК через USB. ПО BGASOFT позволяет записывать, анализировать и настраивать температурные профили, строить графики и сохранять параметры для повторяющихся операций. Это делает процесс ремонта воспроизводимым и документируемым — важное требование для производственного контроля.

Технические характеристики Quick EA-H15

• Общая мощность (максимальная) — 2800 Вт
• Напряжение питания — 220 В AC, 50 Гц
• Мощность нижнего ИК-нагревателя — 1600 Вт (4 × 400 Вт, длинноволновые ИК-излучатели); опционально 2400 Вт (6 × 400 Вт)
• Мощность верхнего ИК-нагревателя — 720 Вт (6 × 120 Вт, длина волны 2–8 мкм)
• Диапазон регулировки окна верхнего нагревателя — 20–60 мм (по осям X и Y)
• Размер зоны нижнего подогрева — 290 × 290 мм
• Максимальный размер печатной платы — 390 × 420 мм
• Тип температурного датчика — бесконтактный инфракрасный
• Интерфейс — USB (подключение к ПК)
• Диапазон ремонтируемых BGA — 2 × 2 мм … 60 × 60 мм
• Камера PL — 36×12-кратное увеличение, 24 В / 300 мА, 500 линий, PAL
• Размер призмы — 50 × 50 мм
• Камера RPC — 36×12-кратное увеличение, 500 линий, PAL
• Габариты — 850 × 720 × 730 мм
• Вес — около 90 кг

Где применяется Quick EA-H15

Комплекс востребован там, где требуется качественный ремонт BGA-компонентов с воспроизводимым результатом:

• Сервисные центры по ремонту электроники — замена BGA-микросхем на материнских платах, видеокартах, серверном оборудовании.
• Производственные участки — ремонт и восстановление плат с BGA-компонентами, входной контроль.
• Лаборатории и НИИ — отладка прототипов, экспериментальные сборки, анализ температурных профилей.
• Ремонт мобильных устройств — замена процессоров, чипов памяти, контроллеров на платах смартфонов и планшетов.
• Автомобильная электроника — ремонт блоков управления с BGA-компонентами.

Преимущества Quick EA-H15

1. Замкнутый контур управления температурой. Инфракрасный датчик измеряет температуру поверхности BGA в реальном времени, и система автоматически корректирует мощность нагрева. Это исключает перегрев и обеспечивает точное соблюдение температурного профиля.
2. Интегрированная система из трёх компонентов. В одном корпусе объединены инфракрасная станция, система оптического позиционирования и боковая камера. Не нужно докупать и синхронизировать отдельные устройства.
3. Высокая точность позиционирования. Оптический призменный метод с двухцветной подсветкой позволяет совмещать шарики и площадки с высокой точностью, включая компоненты с шагом 0,4 мм.
4. Визуальный контроль оплавления. Боковая камера RPC фиксирует процесс расплавления шариков с разных углов, что даёт оператору дополнительный контроль качества.
5. Программное обеспечение BGASOFT. Запись, анализ и воспроизведение температурных профилей делают процесс ремонта документируемым и повторяемым.
6. Работа с крупными платами. Нижний подогрев 290 × 290 мм и максимальный размер платы 390 × 420 мм позволяют работать с крупноформатными PCB.
7. Автоматический съём и охлаждение BGA. Встроенный вакуумный захват поднимает снятый чип и переносит его на вентилятор для охлаждения — оператору не нужно делать это вручную.
