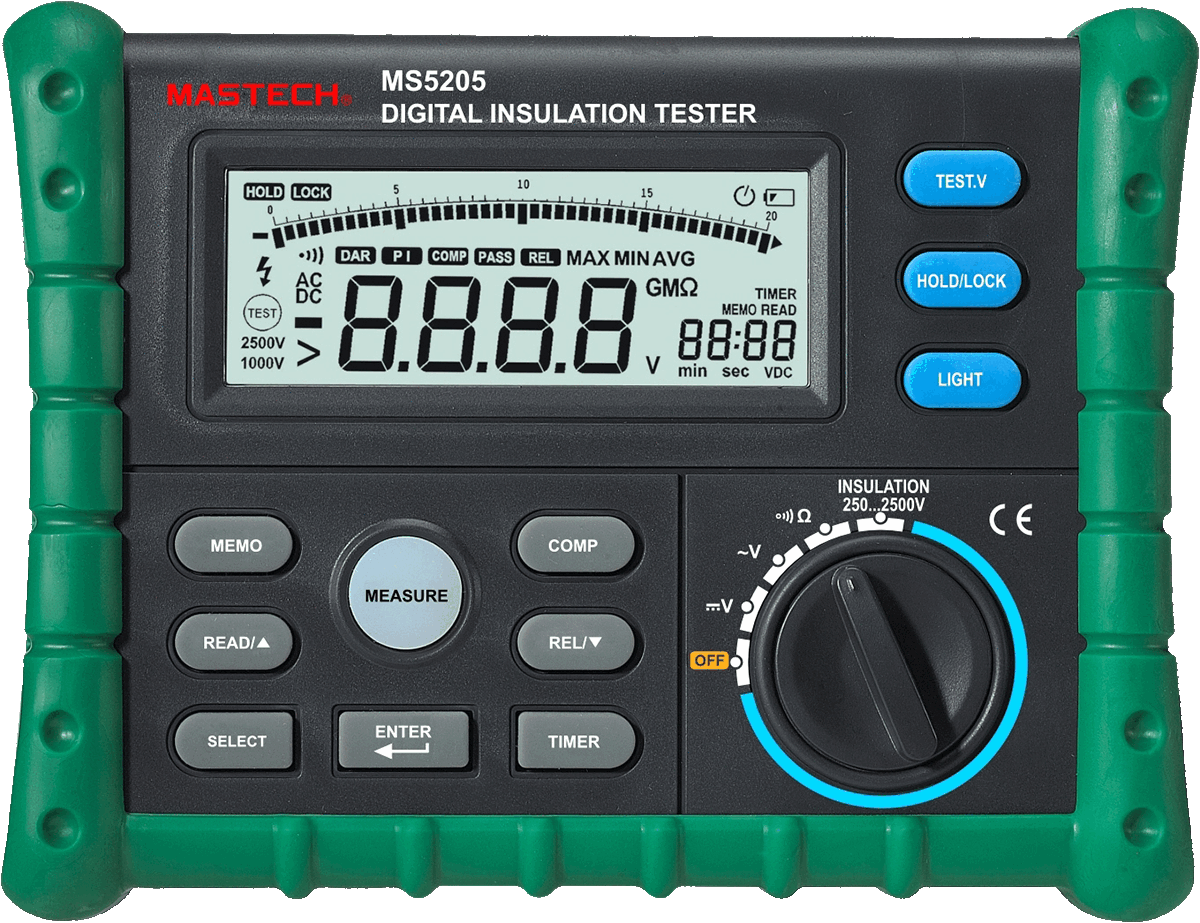

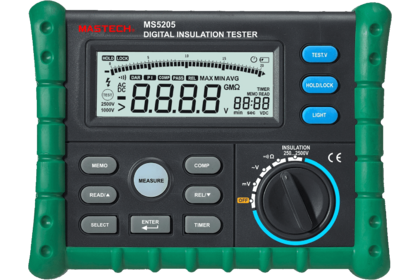

Измеритель сопротивления изоляции (мегаомметр) Mastech MS5205

Mastech
Измеритель сопротивления изоляции (мегаомметр) Mastech MS5205
На складе: отсутствует
Артикул
№ 00090
Гарантия Гарантия
12 месяцев
Тестовые напряжения
250, 500, 1000, 2500 В
250, 500, 1000 В
50, 100, 250, 500, 1000 В
Макс. сопротивление изоляции
100 ГОм
2 ГОм
10 ГОм
Питание
батарея, тип "АА"
батарея, тип "АА"
батарея, тип "АА"
Доп. характеристики
Графическая шкала, Подсветка дисплея, Измерение пост. напряжения, Измерение перем. напряжения, Измерение сопротивления
Измерение перем. напряжения, Измерение сопротивления, Измерение пост. напряжения
Графическая шкала, Подсветка дисплея, Измерение пост. напряжения, Измерение перем. напряжения, Измерение сопротивления

Аналогичные модели: PeakMeter MS5205, Habotest HT5205

Этот  мегаомметр разработан согласно требованиям безопасности а МЭК-61010-1 для электронных измерительных приборов. Его конструкция и изготовление строго соответствуют требованиям стандартов МЭК-61010-1 1000 В КАТ. III и категории загрязнения 2.

Габариты упаковки 32x13x25.5 см   Вес в упаковке 3.13 кг

Аналогичные модели: PeakMeter MS5205, Habotest HT5205

Технические характеристики измерителя сопротивления изоляции (мегаомметра) Mastech MS5205

Стандарт безопасности МЭК 61010-1 1000 В КАТ III и 600 В КАТ IV.
Диапазоны измерения: постоянное напряжение 1000 В, переменное напряжение 750 В

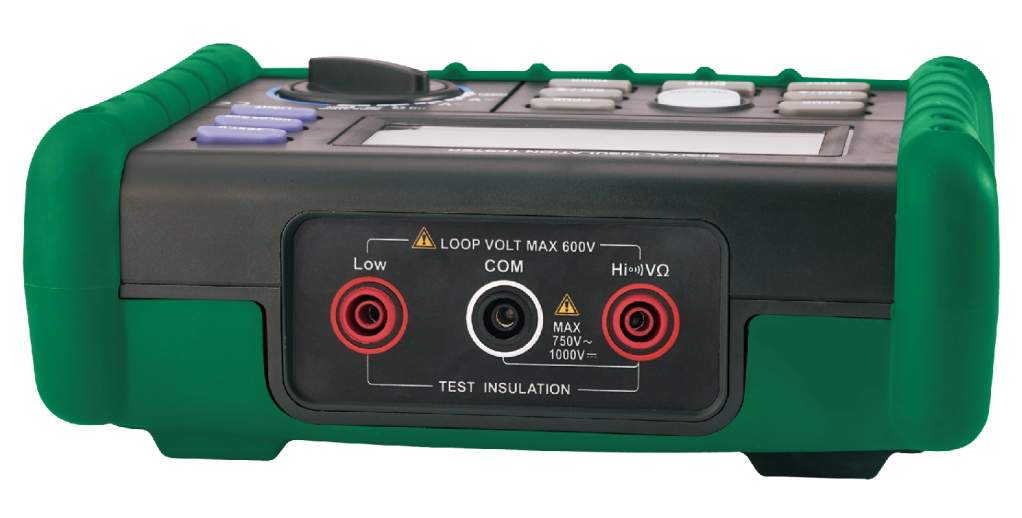

Защита от перегрузки: макс. напряжение для входов HI и LO 600 В; макс. напряжение для входов V и COM 1200 В при измерении напряжения или 250 В при измерении сопротивления и "прозвонке" цепи.
Питание: восемь элементов AA (NEDA 15A или IEC LR6) обеспечивают до 1000 часов работы прибора; новые щелочные элементы питания при комнатной температуре позволяют выполнить до 1000 измерений сопротивления изоляции. Типовой цикл при испытательном напряжении 1000 В и нагрузке 1 МОм: длительность измерения не больше 5 секунд с последующей паузой не меньше 25 секунд
Диапазон измерения сопротивления изоляции от 0.01 МОм до 100.0 ГОм
Испытательное напряжение при измерении сопротивления изоляции 250, 500, 1000 или 2500 В
Погрешность испытательного напряжения: +20 ~ 0 %
Ток короткого замыкания при измерении сопротивления изоляции 3.0 мА (номинальное)
Определение наличия напряжения при измерении сопротивления изоляции блокировка измерения при наличии на входе напряжения больше 20 В
Макс. емкостная нагрузка при измерении сопротивления изоляции до 1 мкФ
Температура хранения –40~+60 °C
Температура эксплуатации +40 °C
Макс. высота хранения и транспортировки 12000 м
Макс. высота эксплуатации 2000 м 1000 В КАТ III, 3000 м 1000 В КАТ II
Температурный коэффициент 0.05 х (заявленная погрешность) на °C при температуре до 18 °C или больше 28 °C
Относительная влажность 40~75 % (40~60 % для сопротивления изоляции больше 1 ГОм)
Размеры 180(Д) х 140(Ш) х 65(В) мм
Масса около 900 г (включая батарею питания)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MASTECH MS5205

Далее в таблицах: ПКЗН – показание прибора, ЕМР – значение единицы младшего разряда. Постоянное напряжение

ДИАПАЗОН РАЗРЕШЕНИЕ ПОГРЕШНОСТЬ
200 В 0.1 В ± (0.5 % пкзн +5 емр)
1000 В 1 В ± (0.5 % пкзн +5 емр)


Переменное напряжение

ДИАПАЗОН РАЗРЕШЕНИЕ ПОГРЕШНОСТЬ
200 В 0.1 В ± (1.5 % пкзн +5 емр)
750 В 1 В ± (1.5 % пкзн +5 емр)


Сопротивление

ДИАПАЗОН РАЗРЕШЕНИЕ ПОГРЕШНОСТЬ
20 Ом 0.01 Ом ± (1 % пкзн +5 емр)
200 Ом 0.1 Ом ± (1 % пкзн +5 емр)


Сопротивление изоляции

ВЫХОДНОЕ НАПРЯЖЕНИЕ ДИАПАЗОН РАЗРЕШЕНИЕ ПОГРЕШНОСТЬ

250 В (0~20 %)

0~20 МОм 0.01 МОм ± (3 % пкзн+5 емр)
20 МОм~200 МОм 0.1 МОм
200 МОм~250 МОм 1 МОм

500 В (0~20 %)

0~20 МОм 0.01 МОм ± (3 % пкзн+5 емр)
20 МОм~200 МОм 0.1 МОм
200 МОм~500 МОм 1 МОм

1000 В (0~20 %)

0~20 МОм 0.01 МОм ± (3 % пкзн+5 емр)
20 МОм~200 МОм 0.1 МОм
200 МОм~1000 МОм 1 МОм

2500 В (0~20 %)

0~2000 МОм 1 МОм ± (3 % пкзн+5 емр)
2000 МОм~20 ГОм 0.01 ГОм ±(5 % пкзн +0.2 ГОм)
20 ГОм~100 ГОм 0.1 ГОм ±(10 % пкзн +2 ГОм)

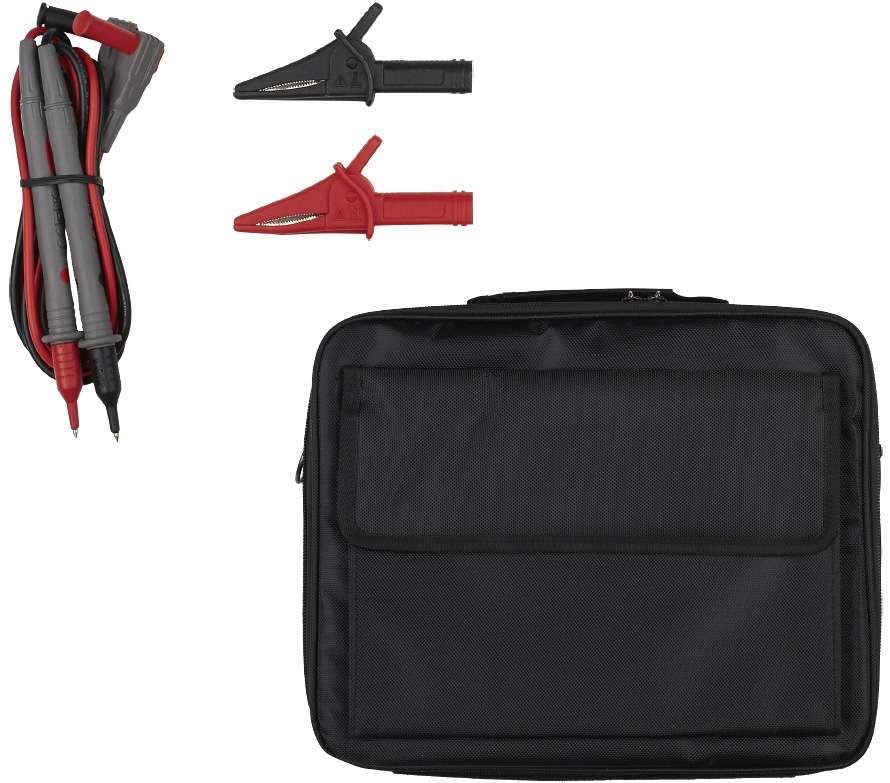

Стандартная комплектация:

  • Мегаомметр
  • Измерительные щупы
  • Насадки типа "крокодил"
  • Сумка
  • Руководство по эксплуатации
  • Батарея
Язык Версия Размер и тип

Каталог продукции Mastech

Токоизмерительные клещи, измерители сопротивления изоляции, мультиметры, детекторы напряжения, тестеры розеток, измерители освещенности, измерители параметров окружающей среды, термометры, тахометры, LCR-метры, измерители заземления, аксессуары

Английский 2019 37.35 Мб, PDF Скачать
