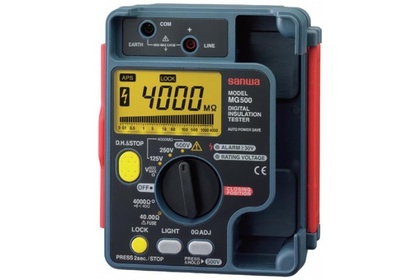

Измеритель сопротивления изоляции (мегаомметр) Sanwa MG500

Sanwa
Измеритель сопротивления изоляции (мегаомметр) Sanwa MG500
На складе: отсутствует
Артикул
№ 00099
Гарантия Гарантия
24 месяца
Тестовые напряжения
250, 500, 1000 В
125, 250, 500 В
Макс. сопротивление изоляции
4 ГОм
4 ГОм
Питание
батарея, тип "АА"
батарея, тип "АА"
Доп. характеристики
Графическая шкала, Подсветка дисплея
Графическая шкала, Подсветка дисплея

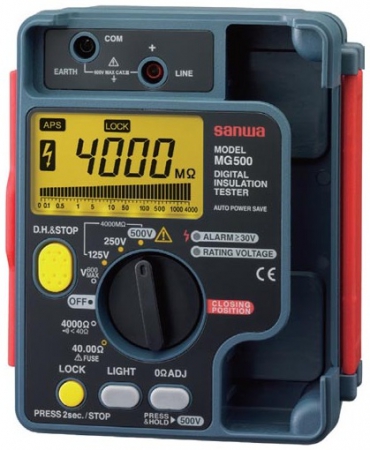

Этот прибор японской фирмы Sanwa является измерителем сопротивления изоляции (мегаомметром) с тестовым напряжением постоянного тока и предназначен для измерения сопротивления изоляции линий и оборудования электропитания с категорией до 600В КАТ III.

ОСОБЕННОСТИ SANWA MG 500

  • разработан в соответствии с требованиями безопасности стандарта IEC61010-1;
  • автоматическое определение наличия напряжения в точке подключения (>30В переменного/постоянного тока);
  • легко читаемый дисплей с крупными знаками и графическая шкала для псевдоаналогового отображения данных;
  • функция автоматической фиксации последнего показания для безопасного считывания результата после окончания измерения;
  • ЖК-дисплей с возможностью задней подсветки;
  • функция автоматического разряда емкости исследуемого проводника;
  • режим измерения сопротивления в диапазоне до 40.00 Ом (ток короткого замыкания ≥ 200мА).

ОБЩИЕ ХАРАКТЕРИСТИКИ SANWA MG500

Показание для переменного тока

по измеренному среднему значению

ЖК-дисплей

макс. показание 4200 с логарифмической графической шкалой

Скорость обновления результата

около 2 раз/сек.

Выбор диапазона

только автоматический;

переход к большему диапазону: показание около 4200 и выше;

переход к меньшему диапазону: показание около 380 и ниже.

Индикатор перегрузки

"OL" на ЖК-дисплее;

измерение напряжения: 780 В или выше;

измерение сопротивления изоляции, сопротивления 4000 Ом, 40 Ом:

показание около 4200 или выше.

Индикатор полярности

"–" при отрицательном входном сигнале

Индикатор разряженной батареи

"" постоянно или мигает при напряжении 7.2 ~ 7.7 В или ниже

Условия среды эксплуатации

высота 2000 м или ниже, степень загрязнения II

Условия эксплуатации

от 0 до плюс 40 °C, отн. влажность 0~90% (без конденсации)

Условия хранения

от минус 10 до плюс 50 °C, отн. влажность 0~70% (без батареи)

Источник питания

элементы 1.5В x 6 штук, тип LR6

Продолжительность измерения

около 2 часов 30 минут.

Стандарты безопасности /EMC

IEC61010-1 КАТ.III 600В, IEC6 1557- 1/2/4, IEC61326 (ЭМС), IEC60529-IP54, IEC61010-031 (TL-112)

Габариты, мм

170(Д)X142(Ш)X57(В)

Масса

около 820 г (включая батарею питания)

Ток потребления

около 7 мА для режима измерения напряжения

Принадлежности комплекта поставки

батарея (установлена в приборе), соединительные провода (TL-112), ремешок (ST-50), руководство по эксплуатации

Дополнительные принадлежности

поставляются отдельно: насадка – "крокодил" (CL-16)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ SANWA MG500

Номинал испытательного напряжения и диапазон измерения

Центр

шкалы

Диапазон измерения

Погрешность

25 В

400.0 кОм/4.000 МОм/

40.00 МОм/400.0 МОм

1 МОм

номинальный диапазон

10.0 кОм~5.00 МОм

±(3%+4D)

расширенный диапазон

0~9.9 кОм

5.01~400.0 МОм

±(5%+5D)

50 В

400.0 кОм/4.000 МОм/

40.00 МОм/400.0 МОм

1 МОм

номинальный диапазон

10.0 кОм~5.00 МОм

±(3%+4D)

расширенный диапазон

0~9.9 кОм

5.01~400.0 МОм

±(5%+5D)

125 В

400.0 кОм/4.000 МОм/

40.00 МОм/400.0 МОм

1 МОм

номинальный диапазон

20.0 кОм~10.00 МОм

±(3%+4D)

расширенный диапазон

0~19.9 кОм 10.01~400.0 МОм

±(5%+5D)

Напряжение холостого хода

100~120% номинального испытательного напряжения

Макс. ток при номинальном напряжении

1.0-1.2 мА (номинальное напряжение/минимальное сопротивление: 25 В/0.025 МОм, 50 В/0.05 МОм, 125 В/0.125 МОм)

Ток короткого замыкания

2 мА

Проверка наличия напряжения на линии

Наличие напряжения переменного или постоянного тока 30В на входе прибора, препятствующего проведению измерения, оповещается звуковым сигналом, а также свечением индикатора "ALARM".

Замечание

1. При отображении на дисплее значения 2000 МОм и выше показание в младшем разряде всегда будет нулевым.

2. Указанная выше погрешность измерения сопротивления гарантируется для приборов, как при снижении, так и при отсутствии испытательного напряжения.

Напряжение постоянного и переменного тока

Диапазон

Разрешение

Погрешность

Входное сопротивление

Предельная перегрузка действия защиты

600 В

1 В

±(3%+2D)

9 МОм

780 Вдейст.

Замечание: прибор автоматически определяет режим измерения переменного или постоянного тока.

Чувствительность: ≥2 В

Диапазон частот: 45~400 Гц

Порог зажигания индикатора "ALARM": напряжение переменного или постоянного тока на входе прибора ≥30 В

Порог появления индикатора " " на дисплее и звукового сигнала: напряжение на входе прибора ≥600 Вдейст.

Макс. отображаемое значение: 780 В

Сопротивление, диапазон 4000 Ом/ "прозвонка" цепи

Диапазон

Разрешение

Погрешность

Входное сопротивление

Предельная перегрузка действия защиты

4000 Ом

1 Ом

±(3%+3D)

3 В

600 Вдейст.

Замечание: появление звукового сигнала при сопротивлении около 40 Ом; появление звукового сигнала и включение индикатора "ALARM" при наличии напряжения переменного или постоянного тока ≥30 В на входе прибора.

Сопротивление, диапазон 40.00 Ом

Диапазон отображения

40.00 Ом

Диапазон измерения

0.01~40.00 Ом

Погрешность

±(3%+10D), после установки нулевого значения

Разрешение

0.01 Ом

Напряжение разомкнутой цепи

6 В, типовое

Ток короткого замыкания

минимум 200 мА (<2.0 Ом)

Защита

плавкий предохранитель (0.5 А/600 В)

Замечание: при этом режиме графическая шкала не действует.

Стандартная комплектация:

  • Мегаомметр
  • Руководство по эксплуатации
  • Измерительные щупы (TL-112a)
  • Ремешок (ST-50)
  • Батарея
Язык Версия Размер и тип

Каталог продукции Sanwa

Токоизмертельные клещи, измерители сопротивления изоляции, мультиметры, измерители освещенности, измерители мощности лазерного излучения, термометры, тахометры, измерители заземления, LCR-метры, фазометры, калибраторы, аксессуары

Английский 2021 3.08 Мб, PDF Скачать

Sanwa MG1000 и MG500 можно хранить и транспортировать в закрытом состоянии со вставленными измерительными щупами
