Осциллограф RIGOL DS2302A: технические характеристики, цена и возможности

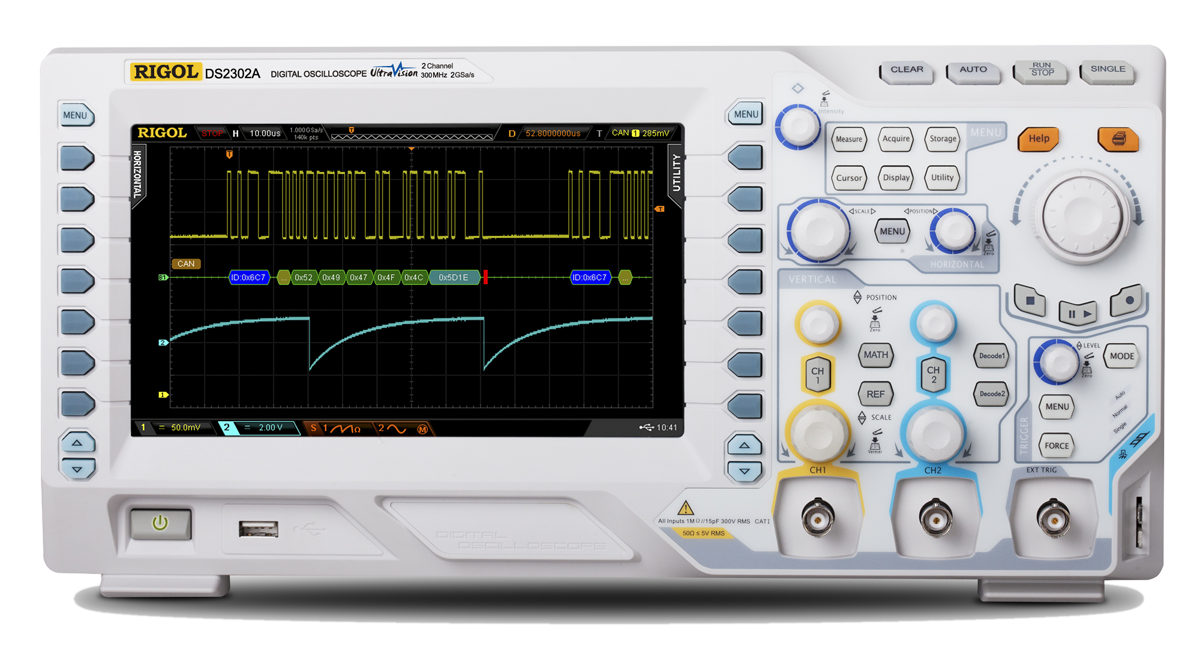

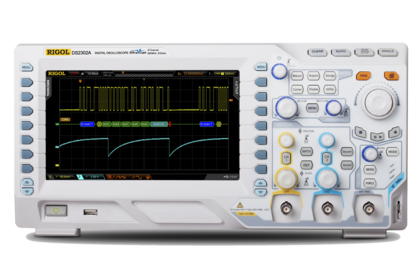

Модель DS2302A — это двухканальный цифровой осциллограф с полосой пропускания 300 МГц, построенный на базе фирменной технологии UltraVision. Данный прибор является флагманом серии DS2000A и предлагает максимальные возможности для работы с высокоскоростными сигналами: 300 МГц полосы, минимальный коэффициент развертки 1 нс/дел и глубина памяти 14 Мточек (с возможностью расширения до 56 Мточек). Это позволяет исследовать сигналы с частотами выше 60 МГц, анализировать быстрые фронты и работать с высокоскоростными интерфейсами там, где моделей на 100–200 МГц уже недостаточно. DS2302A — выбор для самых сложных задач в сервисных центрах, лабораториях и на производстве, где требуется максимальная точность и запас по полосе пропускания.

Ключевые характеристики RIGOL DS2302A

• Полоса пропускания — 300 МГц, 2 аналоговых канала
• Частота дискретизации — 2 Гвыб/с (1 Гвыб/с на канал при двух активных)
• Глубина памяти — 14 Мточек штатно (до 56 Мточек — опция)
• Скорость захвата сигнала — до 52 000 осциллограмм/сек
• Чувствительность — 500 мкВ/дел ~ 10 В/дел
• Коэффициент развертки — 1 нс/дел ~ 1000 с/дел
• Дисплей — 8" (20 см) цветной TFT

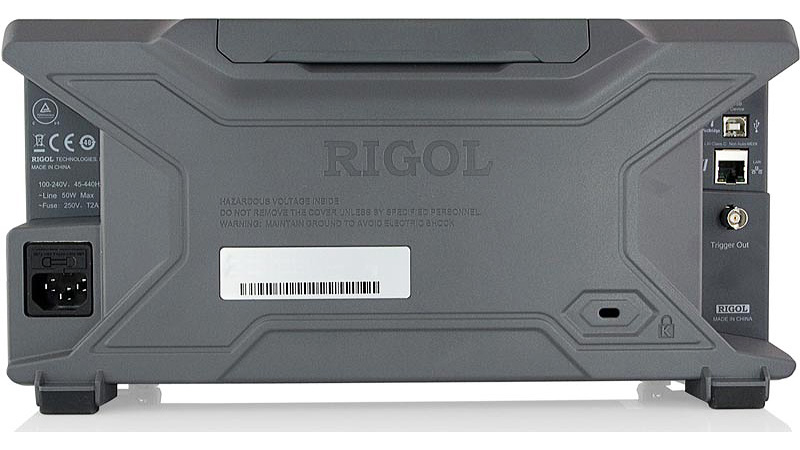

• Интерфейсы — USB-host, USB-device, LAN, PictBridge
• Декодирование протоколов — RS232/UART, I2C, SPI, CAN (опция)
• Габариты — 361.6 x 130.8 x 179.6 мм
• Вес — 3.9 кг
• Гарантия — 36 месяцев

Что умеет этот осциллограф?

• Глубокая память 14 Мточек (с возможностью расширения до 56 Мточек) позволяет захватывать длинные сигналы с высоким разрешением без потери частоты дискретизации — это критически важно при отладке сложных цифровых схем и анализе высокоскоростных шин передачи данных.
• Высокая скорость захвата — до 52 000 осциллограмм в секунду — помогает видеть даже редкие события и сбои, которые на обычных осциллографах остаются незамеченными.
• Минимальный коэффициент развертки 1 нс/дел позволяет детально анализировать быстрые фронты сигналов с частотой до 100 МГц и выше.
• Интеллектуальная система запуска позволяет гибко настраивать триггер под конкретную задачу, включая запуск по N-ному фронту или по избытку амплитуды.
• Декодирование последовательных протоколов (RS232/UART, I2C, SPI, CAN — опционально) превращает осциллограф в удобный инструмент для отладки цифровых интерфейсов.
• Математические функции — сложение, вычитание, умножение, деление, БПФ (FFT) и логические операции — позволяют проводить глубокий анализ сигналов без подключения к компьютеру.
• Благодаря полосе 300 МГц прибор подходит для работы с высокоскоростными интерфейсами, тактовыми сигналами и сложными цифровыми шинами.

Где применяется RIGOL DS2302A?

Благодаря максимальной полосе в серии, этот осциллограф востребован в самых сложных областях:

• Сервисные центры — диагностика и ремонт высокоскоростной электроники.
• Разработка и отладка — тестирование печатных плат и микроконтроллеров с высокими тактовыми частотами.
• Автомобильная электроника — анализ сигналов с датчиков и блоков управления.
• Научные исследования — визуализация и измерение высокочастотных сигналов в экспериментах.
• Производство — входной контроль и тестирование высокоскоростных изделий.

Почему покупают именно RIGOL DS2302A?

1. Максимальная полоса в серии — 300 МГц. DS2302A даёт на 100 МГц больше, чем DS2202A, и позволяет работать с сигналами, где 200 МГц недостаточно — например, с высокоскоростной логикой и шинами с частотами выше 60 МГц.
2. Минимальный коэффициент развертки 1 нс/дел — это лучший показатель в серии, позволяющий детально анализировать быстрые фронты и короткие импульсы.
3. Технология UltraVision. Глубокая память, высокая скорость захвата и многостепенная яркость — набор функций, который делает этот осциллограф одним из лучших в своём классе.
4. Официальная гарантия 3 года — производитель уверен в качестве своего оборудования, и вы можете быть спокойны за свою покупку.
5. Широкие возможности расширения. Дополнительные опции (увеличение памяти до 56 Мточек, декодирование протоколов) позволяют адаптировать прибор под растущие задачи без покупки нового устройства.
6. Надёжность и долговечность. Прибор включён в Госреестр средств измерений, что подтверждает его точность и соответствие стандартам.
