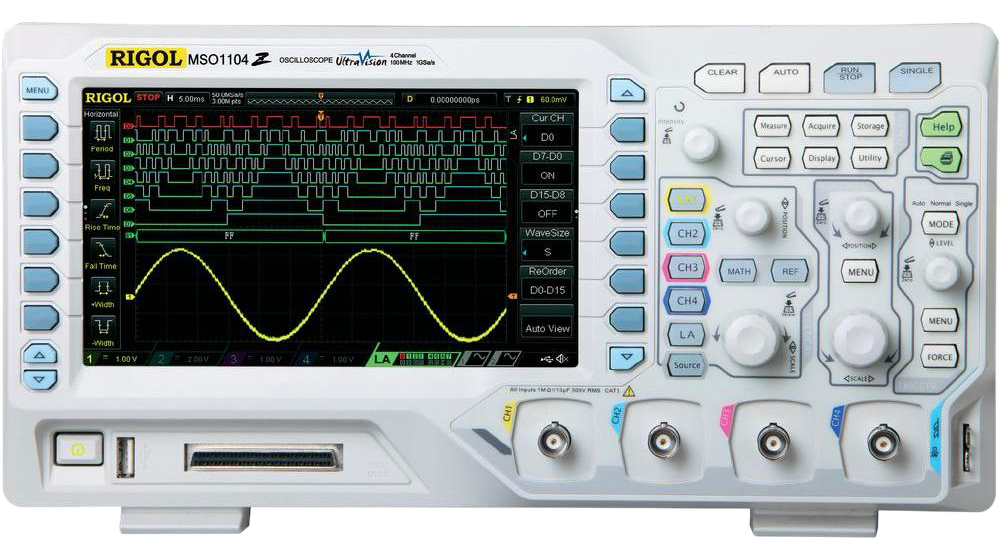

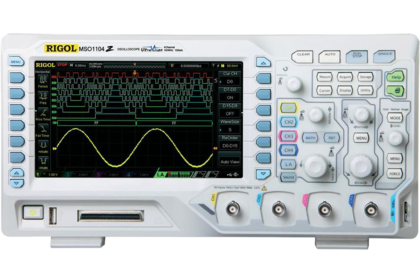

Осциллограф цифровой RIGOL MSO1104Z смешанных сигналов

Происходит быстрое разложение в ряд Фурье сигналов определенного источника, временной сигнал преобразуется в частотный сигнал. При помощи вычислений FFT можно быстро производить нижеследующие действия: - Измерение синусоидальной составляющей и искажения в системе. - Измерение характеристик посторонних шумов постоянного тока. - Анализ вибрации.

Действие триггера производится, когда ввод логических данных изменяет внутреннее состояние времени предустановки или выдержки относительно пограничных часов. Т.е. действие триггера производится, когда время предустановки (△T1) менее предварительно заданного времени предустановки или время выдержки (△T2) менее предварительно заданного времени выдержки, как показано на первых кадрах видео.

Действие триггера происходит, когда разница во времени (△T) между заданным фронтом источника A и заданным фронтом источника B удовлетворяет предварительно заданному ограничению времени, как показано на первых кадрах видео. Важно: фронт A и фронт B должны находиться в непосредственной близости.

Действие триггера при положительном или отрицательном импульсе определенной ширины.

Условия триггера распознаются при помощи поиска определенного кода. Код - это комбинация типа конъюнкции (логическое «И») для двух каналов, значением каждого канала может быть H (высокое), L (низкое) или X (игнорирование). В кодовой комбинации одному каналу можно задать передний или задний фронт, после установки фронта, если код другого канала задан как “истинный” (H или L), осциллограф произведет действие триггера на определенном фронте. Если фронт не установлен, осциллограф произведет действие триггера на последнем фронте с кодом “истинный”. Если коды всех каналов установлены как “игнорирование”, осциллограф не будет производить действие триггера.

Действие триггера на положительном нарастании или отрицательном спаде сигнала при выполнении заданных условий по длительности.

Запуск производится при пересечении входным сигналом установленного порогового значения запуска.

Используется для возбуждения таких импульсов, которые перешли один уровень триггера, но не перешли другой уровень триггера.

Действие триггера на n-ом фронте после определенного времени простоя

Курсор является горизонтальной и вертикальной меткой. При помощи курсора можно производить измерения по оси X (например, время) и оси Y (например, напряжение) выбранного сигнала. Перед использованием курсорного измерения подсоедините сигнал к осциллографу и получите стабильное отображение. Все “Автоматические измерения” могут производиться при помощи курсорных измерений.

При первичном использовании пробника необходимо произвести регулировку компенсации, что позволит совместить пробник и входной канал осциллографа. Не прошедшие компенсацию пробники или пробники с отклонением компенсации могут привести к ошибке или погрешности измерений.

Осциллографы Rigol могут производить множество математических операций с внутриканальными сигналами, включая сложение (A+B), вычитание (A-B), умножение (AxB), деление (A÷B), FFT, логические операции и сложные вычисления.

Данная функция используется при выборе способа формирования точки осциллограммы из точки дискретизируемого сигнала.
