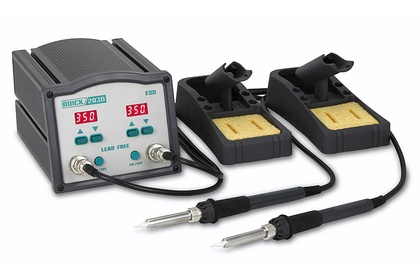

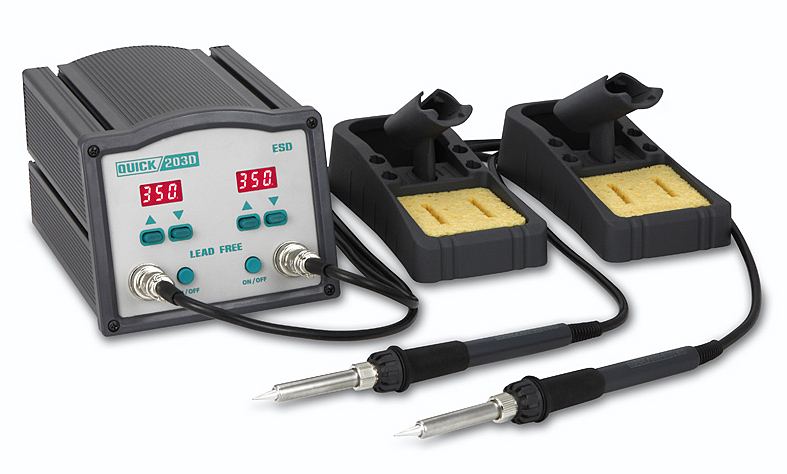

Паяльная станция Quick 203D ESD: два индукционных канала в одном корпусе

В сервисных центрах и на сборочных участках часто возникает ситуация, когда двум монтажникам нужно работать за одним столом. Покупать две отдельные станции — дорого и нерационально. Quick 203D ESD решает эту задачу иначе: в одном компактном корпусе размещены два полностью независимых канала с отдельными паяльниками. Каждый канал имеет собственную цифровую индикацию и кнопки управления, что позволяет настраивать температуру для разных типов работ параллельно. При этом станция использует индукционный нагрев на частоте 400 кГц — технологию, которая обеспечивает сверхбыстрый разогрев жала и точное удержание температуры в точке пайки.

Технические характеристики Quick 203D ESD

• Количество каналов — 2 (независимые)
• Мощность каждого канала — 90 Вт
• Суммарная потребляемая мощность — 180 Вт
• Диапазон температур — 80–480°C
• Точность поддержания температуры — ±2°C
• Время нагрева до 350°C — 25 секунд
• Тип нагревателя — индукционный, 400 кГц
• Напряжение питания паяльника — 36 В / 400 кГц
• Сверхмалый статический потенциал насадки — менее 2 мВ
• Сопротивление заземления насадки — менее 2 Ом
• Используемые жала — серия Quick 200
• Дисплей — ЖК, два независимых индикатора
• Калибровка температуры — цифровая
• Блокировка настроек — паролем
• Режим сна — автоматический, по датчику вибрации
• Исполнение — ESD (антистатическое)
• Габариты — 160 × 130 × 100 мм
• Вес — 1,8 кг

Как работает индукционный нагрев в Quick 203D

В отличие от классических паяльников с нихромовым нагревателем, здесь тепло выделяется непосредственно в материале жала. Высокочастотный ток 400 кГц создаёт переменное магнитное поле, которое перемагничивает ферромагнитный слой насадки. Это вызывает нагрев буквально изнутри, без промежуточных тепловых барьеров. Результат — разогрев до рабочей температуры за считанные секунды и мгновенное восстановление тепла при касании массивного контакта.

Термосенсор расположен внутри паяльной насадки, в непосредственной близости от кончика жала. Это позволяет станции отслеживать реальную температуру в точке пайки, а не в нагревательном элементе. Точность поддержания составляет ±2°C, что критически важно при работе с бессвинцовыми припоями, где температурное окно уже, чем у свинцовых.

Автоматический режим сна и защита

Quick 203D оснащена датчиком вибрации. Когда паяльник кладут на подставку, станция автоматически переходит в «спящий» режим, снижая температуру жала. При взятии паяльника в руку нагрев возобновляется. Время перехода в сон и полного отключения настраивается. Дополнительно реализована блокировка установленной температуры паролем — это предотвращает случайное или несанкционированное изменение настроек на производстве.

Где применяется Quick 203D ESD

Двухканальная станция востребована там, где важны производительность и точность:

• Сервисные центры по ремонту электроники — работа с материнскими платами, видеокартами, ноутбуками, смартфонами.
• Сборочные участки — монтаж SMD-компонентов, пайка разъёмов и проводов.
• Производство электроники — мелкосерийная и серийная сборка с двумя операторами за одним столом.
• Ремонт бытовой техники — пайка плат управления, блоков питания, замена компонентов.
• Учебные лаборатории — демонстрация индукционной пайки и работа с бессвинцовыми припоями.

Преимущества двухканальной модели

1. Два независимых канала — каждый паяльник работает от собственного контура управления. Температура, калибровка и режим сна настраиваются отдельно для каждого канала. Два оператора могут работать параллельно, не мешая друг другу.
2. Быстрый разогрев и восстановление температуры. Индукционный нагрев на 400 кГц обеспечивает выход на рабочую температуру за 25 секунд и мгновенную компенсацию теплопотерь при пайке массивных деталей.
3. Точность ±2°C. Термосенсор внутри насадки отслеживает температуру непосредственно у кончика жала, что даёт высокую точность и повторяемость результатов.
4. ESD-защита. Статический потенциал насадки не превышает 2 мВ, сопротивление заземления — менее 2 Ом. Это обязательное требование для работы с чувствительными компонентами.
5. Работа с бессвинцовыми припоями. Диапазон до 480°C полностью покрывает температурные режимы Lead Free технологий.
6. Широкая номенклатура сменных жал серии 200. В ассортименте доступны жала разных форм: игольчатые, конические, клиновидные, массивные — для любых задач от точечной пайки SMD до работы с крупными контактами.
7. Компактный корпус. Станция занимает минимум места на столе, а вес 1,8 кг позволяет легко перемещать её между рабочими местами.
