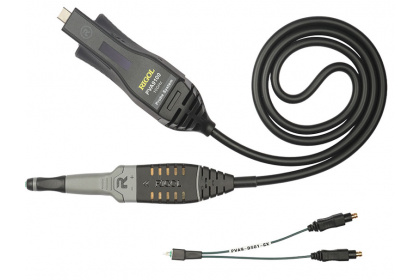

Пробник осциллографический дифференциальный активный RIGOL PVA9100
На складе: отсутствует
№ 03687
Гарантия12 месяцев
Пробник широкополосный активный дифференциальный/несимметричный RIGOL PVA9100 представляет собой высокочастотный кабель с измерительной головкой со встроенным СВЧ усилителем, с одной стороны и блоком компенсации для подключения ко входу осциллографа, с другой стороны. К измерительной головке можно подключить сменные наконечники: дифференциальные и несимметричные, в зависимости от требуемых измерительных задач. Служит для согласования электрического сопротивления источника сигнала и осциллографа, что обеспечивает передачу сигналов с минимальными искажениями, а также для выделения дифференциального сигнала при подавлении синфазного сигнала.
Особенности и преимущества:
- Полоса пропускания 10 ГГц;
- Входной динамический диапазон исследуемых сигналов до ± 2,5 В;
- Минимальная нагрузка на источник сигнала 100 кОм / 201 фФ;
- Высокий коэффициент подавления синфазной помехи
- Широкий частотный диапазон входных сигналов
- Встроенный усилитель
- Возможность использования в симметричном и несимметричном режимах измерения
- Сменные головки зонда для оптимизации производительности и удобства использования
- Регулировка расстояния между наконечниками зонда
- Автоматическая идентификация пробника осциллографами RIGOL
- Эргономичность, оптимальное соотношение цена/качество
Применение:
- Разработка/отладка высокоскоростных цифровых систем
- Разработка/характеризация компонентов
- Машиностроение и испытания
- Образовательная деятельность
- Исследовательская деятельность
Назначение:
Предназначен для передачи высокочастотного сигнала с минимальными искажениями от испытуемого устройства на вход осциллографа RIGOL серии DS80000, для дальнейшего отображения/измерения амплитудно-временных параметров исследуемого сигнала.
Характеристики RIGOL PVA9100
| Параметр | Значение | ||||
| Характеристики насадок пробника | |||||
| Модель насадки | PVA9-DB01-3X | PVA9-DS01-3X | PVA9-DB01-6X | PVA9-DS01-6X | |
| Тип насадки | Сменная с контактными наконечниками, затухание 3:1 | Сменная впаиваемая, затухание 3:1 | Сменная с контактными наконечниками, затухание 6:1 | Сменная впаиваемая, затухание 6:1 | |
| Верхняя частота полосы пропускания | 13 ГГц | 13 ГГц | 13 ГГц | 13 ГГц | |
| Время нарастания (10%~90%) | 26,9 пс | 26,9 пс | 26,9 пс | 26,9 пс | |
| Входной импеданс | |||||
| Входная ёмкость | Дифференц. | 324 фФ | 125 фФ | 331 фФ | 201 фФ |
| Несимметричн. | 466 фФ | 152 фФ | 481 фФ | 248 фФ | |
| Входное сопротивление | Дифференц. | 51 кОм | 51 кОм | 100 кОм | 100 кОм |
| Несимметричн. | 25,5 кОм | 25,5 кОм | 50 кОм | 50 кОм | |
| Входное сопротивление (AC > 10 кГц) | Дифференц. | 500 Ом | 500 Ом | 1 кОм | 1 кОм |
| Несимметричн. | 250 Ом | 250 Ом | 500 Ом | 500 Ом | |
| Характеристики усилителя пробника | |||||
| Тип насадки | 450 Ом (6:1) | 200 Ом (3:1) | |||
| Системный диапазон | 10 ГГц | 10 ГГц | |||
| Сопротивление постоянному току (DC) | 100 кОм±2% (дифф.) 50 кОм±2% (несимметр.) 25 кОм±2% (общий) | 51 кОм±2% (дифф.) 25,5 кОм±2% (несимметр.) 12,5 кОм±2% (общий) | |||
| Сопротивление переменному току (AC, 10 кГц) | 1 кОм (дифф.) 500 Ом (несимметр.) 250 Ом (общий) | 500 Ом (дифф.) 250 Ом (несимметр.) 125 Ом (общий) | |||
| Диапазон входных напряжений | 2,5 В П-П | 1,25 В П-П | |||
| Диапазон входных напряжений в общем режиме | ±12 В DC~750 Гц ±1,25 В >750 Гц | ±6 В DC~750 Гц ±0,65 В >750 Гц | |||
| Коэффициент ослабления синфазного напряжения (CMRR) | DC - 10 кГц: 50 дБ 10 кГц - 1 МГц: 40 дБ 1 МГц - 1 ГГц: 30 дБ ＞ 1 ГГц: 20 дБ | DC-10 кГц: 50 дБ 10 кГц - 1 МГц: 40 дБ 1 МГц - 1 ГГц: 30 дБ ＞ 1 ГГц: 20 дБ | |||
| Коэффициент деления DC | 6,96:1 | 3,55:1 | |||
| Диапазон регулировки смещения | ±16 В | ±8 В | |||
| Ошибка смещения | ±2% от установленного значения ±3 мВ | ±2% от установленного значения ±3 мВ | |||
| Шум на входе | 5 мВ СКЗ | 3 мВ СКЗ | |||
| Максимальное входное напряжение | ±30 В | ±15 В | |||
| Диапазон рабочих температур | 0 ºС…+ 40 ºС | ||||
| Максимальная относительная влажность воздуха | ≤ 80% | ||||
| Вес | 96 г ± 10 г 1180 г ± 50 г (вкл. футляр и набор аксессуаров) | ||||
| Длина кабеля | 1200 мм | ||||

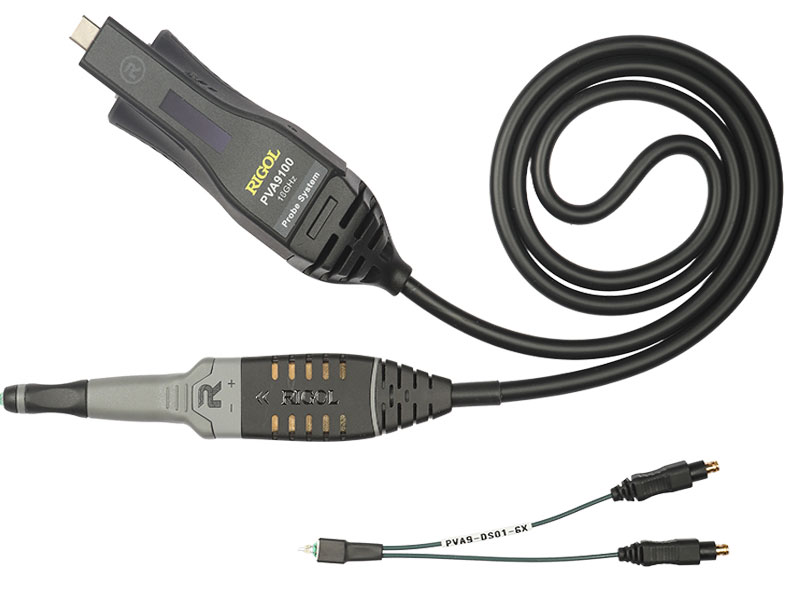

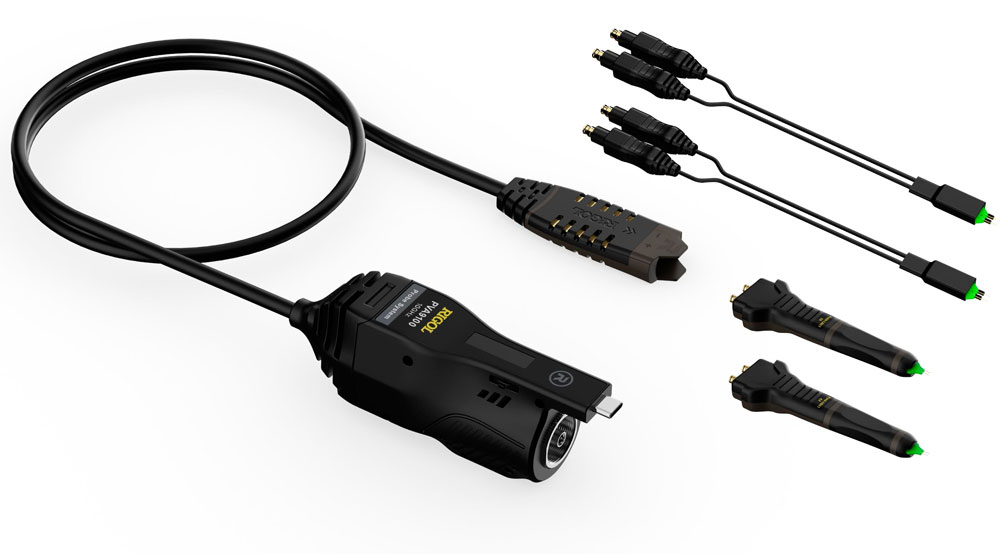

Комплектация RIGOL PVA9100
- пробник широкополосный активный дифференциальный/несимметричный Rigol PVA9100 – 1 шт.
- впаиваемая сменная насадка PVA9-DS01-6X, затухание 6:1 (450 Ом) – 1 шт.
- впаиваемая сменная насадка PVA9-DS01-3X, затухание 3:1 (200 Ом) – 1 шт.
- сменная насадка с контактными наконечниками PVA9-DB01-6X, затухание 6:1 (450 Ом) – 1 шт.
- сменная насадка с контактными наконечниками PVA9-DB01-3X, затухание 3:1 (200 Ом) – 1 шт.
- подпаиваемый резистор, 150 Ом PVA9-R-150 – 4 шт.
- луженая стальная проволока (для насадки PVA9-DB01) PVA9-SteelWire-015, длина 30 см, диаметр 0,15 мм – 1 шт.
- луженая стальная проволока (для насадки PVA9-DB01) PVA9-SteelWire-017,длина 30 см, диаметр 0,17 мм – 1 шт.
- руководство пользователя - 1 экз.
- футляр для переноски - 1 шт.
