OWON RDS1021: карманный USB-осциллограф в формате ручки

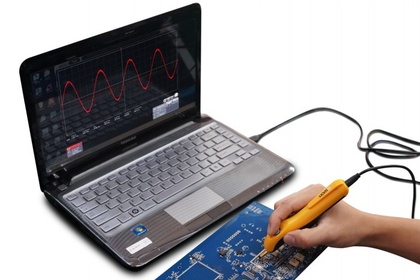

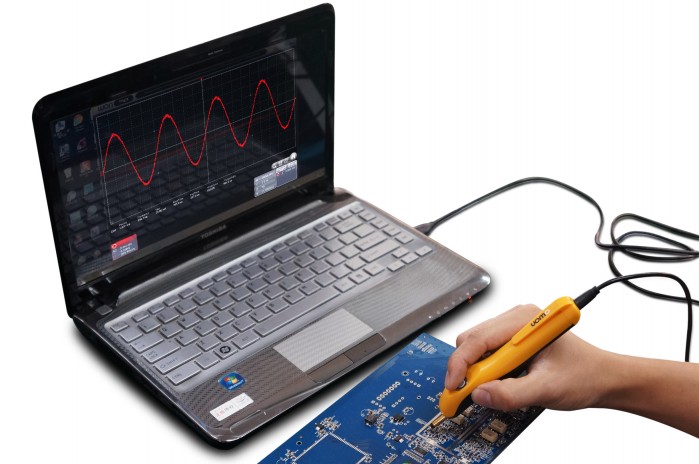

Представьте, что вам нужно быстро проверить сигнал на плате, но громоздкий настольный осциллограф остался в лаборатории. OWON RDS1021 решает эту проблему: это полноценный цифровой осциллограф, выполненный в корпусе размером с авторучку. Устройство подключается к любому компьютеру или ноутбуку через USB, который одновременно служит и для питания, и для передачи данных. Никаких отдельных блоков питания, никаких проводов - только вы, плата и ноутбук. Модель RDS1021 - это инструмент для тех, кто ценит мобильность и скорость. Он будет полезен выездным инженерам, студентам, радиолюбителям и всем, кому нужен быстрый доступ к измерениям без развёртывания полноценного рабочего места.

Технические характеристики OWON RDS1021

• Модель - OWON RDS1021
• Тип - портативный USB-осциллограф (осциллограф-ручка)
• Полоса пропускания - 25 МГц
• Количество каналов - 1
• Частота дискретизации - 100 Мвыб/с
• Объём памяти - 5K точек
• Разрешение АЦП - 8 бит
• Время нарастания - ≤14 нс
• Вертикальная чувствительность - 5 мВ/дел - 5 В/дел
• Горизонтальная развёртка - 5 нс/дел - 100 с/дел
• Входное сопротивление - 1 МОм (1x) / 10 МОм (10x)
• Максимальное входное напряжение - 50 В (DC + AC, пик-пик)
• Типы триггеров - по фронту, по наклону, по импульсу
• Режимы сбора данных - выборка, пиковый детектор, усреднение
• Интерфейс - USB 2.0
• Питание - от USB-порта
• Габариты - 150 x 20 x 18 мм
• Вес - 0.27 кг

Ключевые возможности OWON RDS1021

Компактность и мобильность

Главное преимущество RDS1021 - его размер. Устройство весит всего 270 граммов и легко помещается в кармане или сумке с инструментами. Это не просто ещё один прибор на столе - это инструмент, который всегда с вами. Питание от USB-порта означает, что для работы не нужны батарейки или внешний блок питания. Подключили к ноутбуку - и можно измерять. Такая конструкция идеальна для выездной диагностики, работы на объектах или в учебных аудиториях.

Управление трекболом прямо на корпусе

В отличие от многих USB-осциллографов, где настройки выполняются только через меню программы, RDS1021 оснащён встроенным трекболом. Это небольшой шарик на корпусе, который позволяет управлять прибором, не отрывая рук от измеряемой платы. Прокручивая трекбол, можно менять временную шкалу и вертикальную чувствительность, а нажатие на шарик останавливает или запускает запись. Это делает работу более удобной и интуитивной, особенно в полевых условиях.

Программное обеспечение для ПК

RDS1021 поставляется с программным обеспечением для Windows, которое превращает любой ноутбук в полноценную осциллографическую станцию. На экране отображается форма сигнала, выполняются автоматические измерения (Vpp, Vavg, Vrms, частота, период, время нарастания и другие), доступен режим БПФ для анализа спектра. Программа имеет интуитивный интерфейс, напоминающий классический осциллограф, что упрощает освоение прибора.

Автоматические измерения и анализ

Прибор выполняет более 18 типов автоматических измерений: амплитудные (Vpp, Vmax, Vmin, Vamp), временные (период, длительность импульса, скважность) и статистические (Vavg, Vrms). Функция БПФ позволяет анализировать частотный состав сигнала, что полезно при диагностике источников питания, аудиоустройств и систем связи. Запись и воспроизведение осциллограмм дают возможность вернуться к интересующему фрагменту и изучить его детально.

Безопасность и защита

Максимальное входное напряжение составляет 50 В (постоянное + переменное, пик-пик). Прибор оснащён защитой от перенапряжения, что предотвращает повреждение при случайном подключении к цепям с более высоким напряжением. В комплект входит заземляющий зажим для безопасного подключения к измеряемой схеме.

Где применяется OWON RDS1021

Этот осциллограф востребован в ситуациях, где важна мобильность и скорость:

• Выездная диагностика и ремонт электроники - быстрая проверка сигналов на объекте.
• Обучение и учебные лаборатории - наглядная демонстрация работы схем на экране компьютера.
• Радиолюбительская практика - отладка и настройка любительских конструкций.
• Автомобильная диагностика - проверка сигналов датчиков и исполнительных механизмов.
• Бытовые задачи - проверка исправности бытовой техники, источников питания, аудиоустройств.
• Разработка и прототипирование - быстрая проверка сигналов на макетах и опытных образцах.

Преимущества OWON RDS1021

1. Карманный формат. Вес 270 г и размеры 150 x 20 x 18 мм позволяют носить прибор с собой.
2. Питание и связь через USB. Не нужны батарейки и блок питания - только ноутбук или ПК.
3. Управление трекболом на корпусе. Не нужно тянуться к компьютеру для смены настроек.
4. Полоса 25 МГц и частота дискретизации 100 Мвыб/с. Достаточно для большинства отладочных задач.
5. Автоматические измерения и БПФ. Анализ сигналов без ручных расчётов.
6. Программное обеспечение для ПК. Большой экран и удобный интерфейс для анализа.
7. Доступная цена. Профессиональные возможности по цене, доступной для студентов и радиолюбителей.
