OWON RDS1021I: USB-осциллограф с изолированным интерфейсом для безопасных измерений

Работа с импульсными блоками питания, инверторами и силовыми цепями требует особой осторожности. Обычный осциллограф, подключённый к компьютеру через USB, создаёт гальваническую связь между измеряемой схемой и ПК. Это не только вносит помехи, но и может быть опасно: при касании щупом высоковольтной точки существует риск повреждения компьютера или получения травмы. OWON RDS1021I решает эту проблему: модель оснащена изолированным USB-интерфейсом, который разрывает электрическую связь между прибором и компьютером. Вы получаете чистый сигнал без наводок и полную безопасность при работе с мощными цепями.

Отличия RDS1021I от базовой модели

RDS1021I - это версия популярного осциллографа-ручки RDS1021, дополненная функцией изоляции USB. Ключевые отличия:

• Изолированный USB-интерфейс. Гальваническая развязка до 1000 В защищает компьютер и оператора от высокого напряжения.
• Максимальное входное напряжение 400 В (постоянное + переменное, пик-пик) против 50 В у базовой модели.
• Функция UISO (USB Isolation). Позволяет выполнять измерения в схемах, где один из выводов находится под высоким потенциалом относительно земли.
• Снижение помех. Изоляция исключает влияние компьютера на измеряемый сигнал, что критически важно при работе с микровольтовыми сигналами.

Технические характеристики OWON RDS1021I

• Модель - OWON RDS1021I
• Тип - портативный USB-осциллограф с изолированным USB
• Полоса пропускания - 25 МГц
• Количество каналов - 1
• Частота дискретизации - 100 Мвыб/с
• Объём памяти - 5K точек
• Разрешение АЦП - 8 бит
• Время нарастания - ≤14 нс
• Вертикальная чувствительность - 5 мВ/дел - 5 В/дел
• Горизонтальная развёртка - 5 нс/дел - 100 с/дел
• Максимальное входное напряжение - 400 В (постоянное + переменное, пик-пик)
• Изоляция USB - до 1000 В
• Типы триггеров - по фронту, по наклону, по импульсу
• Режимы сбора данных - выборка, пиковый детектор, усреднение
• Интерфейс - USB 2.0 (изолированный)
• Питание - от USB-порта
• Габариты - 150 x 20 x 18 мм
• Вес - 0.27 кг

Ключевые возможности OWON RDS1021I

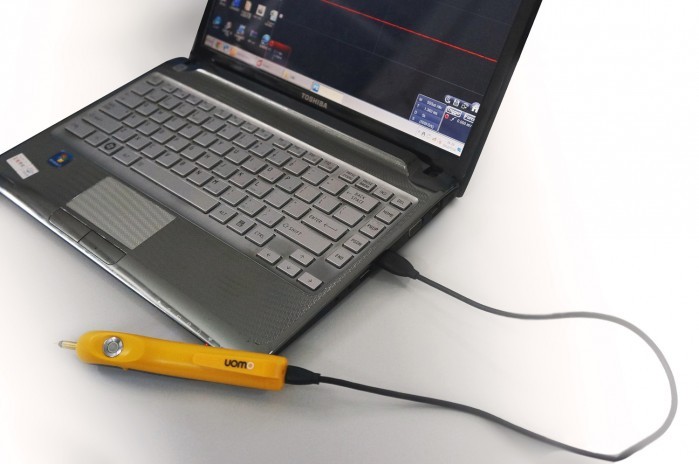

Изолированный USB-интерфейс

Функция UISO обеспечивает электрическую изоляцию между осциллографом и компьютером. Это означает, что даже если вы измеряете сигнал в цепи, где один из проводов находится под напряжением 220 В относительно земли, ваш ноутбук останется в безопасности. Изоляция до 1000 В позволяет работать с импульсными блоками питания, инверторами, драйверами двигателей и другими устройствами силовой электроники. При этом снижение помех от компьютера делает измерения более точными.

Важно понимать: изолирован именно USB-интерфейс. Это защищает компьютер и устраняет контуры заземления, но не делает измерительные входы полностью изолированными. При работе с высокими напряжениями следует соблюдать стандартные меры предосторожности и использовать соответствующие делители.

Работа в цепях с напряжением до 400 В

Базовая модель RDS1021 выдерживает только 50 В на входе. Версия RDS1021I рассчитана на 400 В (постоянное + переменное, пик-пик). Этого достаточно для большинства задач в силовой электронике: измерение пульсаций на выходе блока питания, анализ сигналов в цепях 220 В, проверка работы инверторов и преобразователей. При работе с более высокими напряжениями требуется внешний делитель.

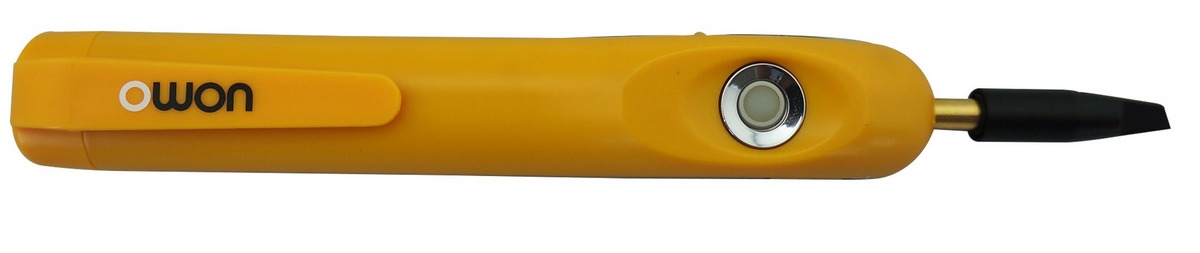

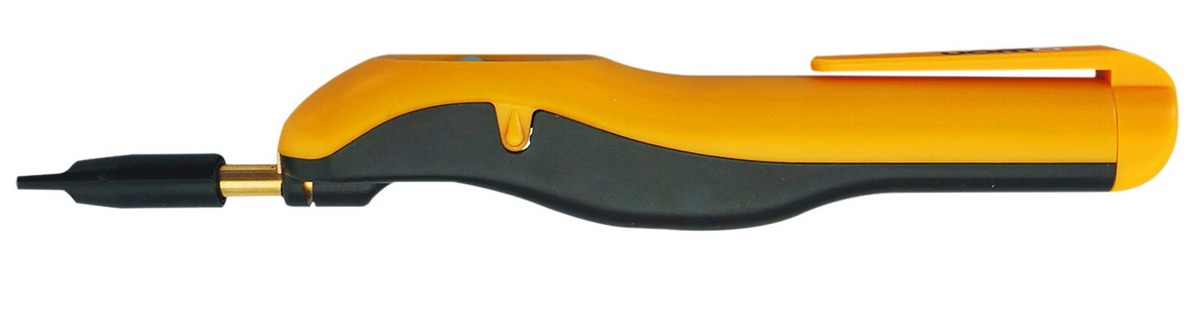

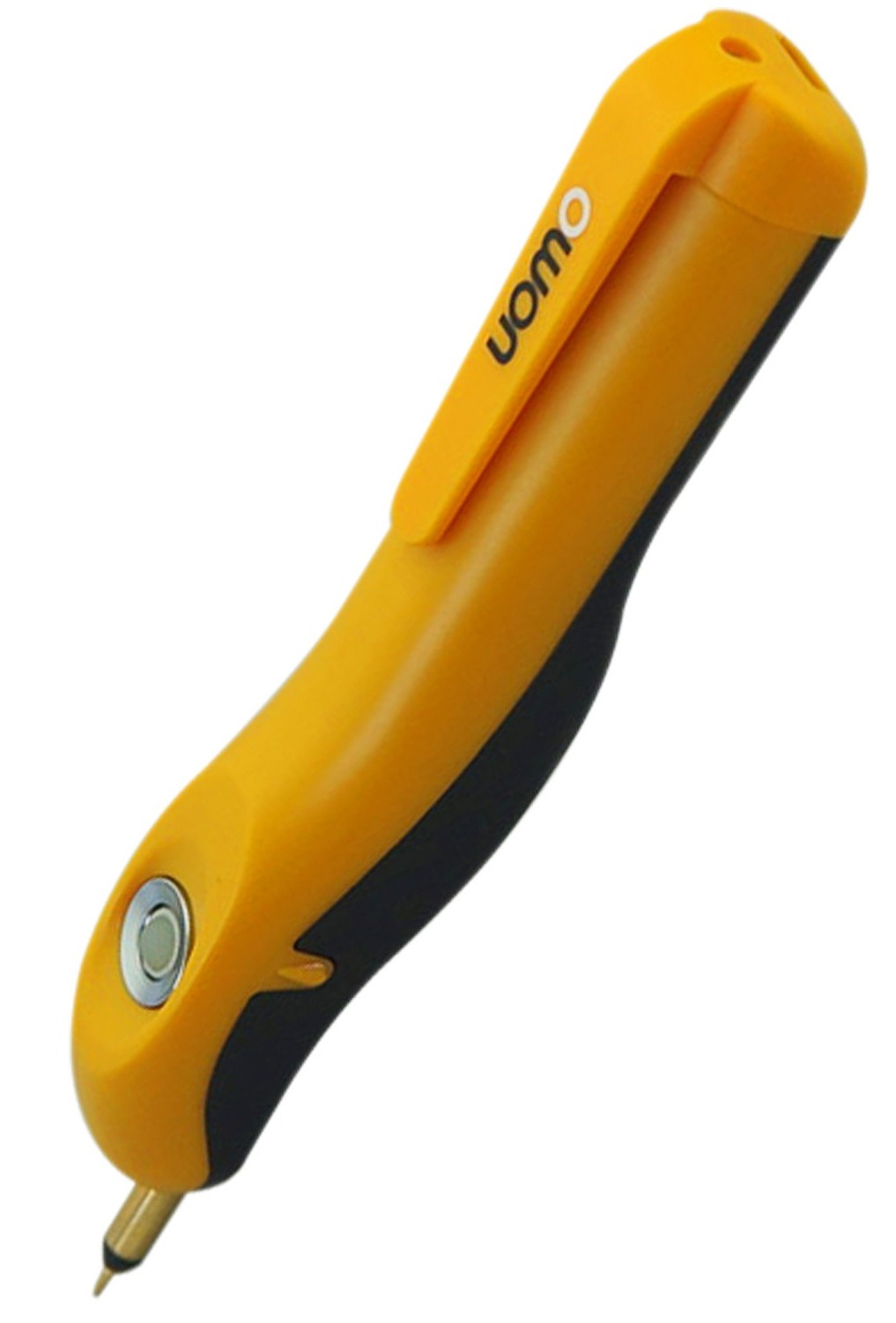

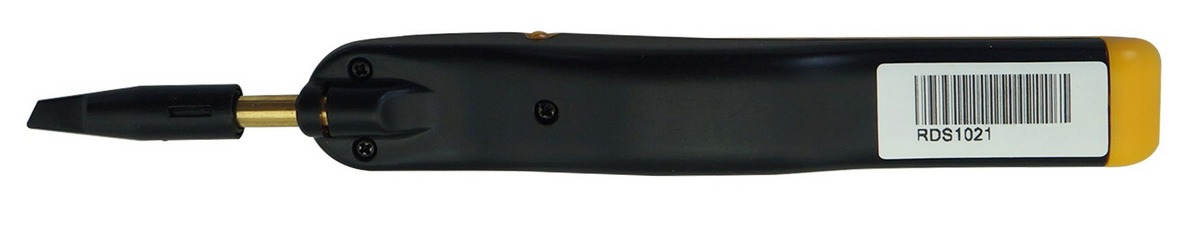

Компактность и управление трекболом

Несмотря на расширенные возможности, RDS1021I сохранил компактные размеры и вес 270 граммов. Прибор легко помещается в кармане. Управление выполняется с помощью встроенного трекбола на корпусе: прокрутка меняет временную шкалу и вертикальную чувствительность, нажатие запускает или останавливает запись. Это позволяет работать с прибором одной рукой, не отвлекаясь на клавиатуру компьютера.

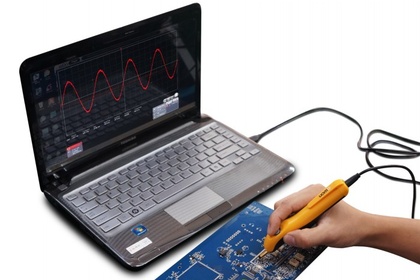

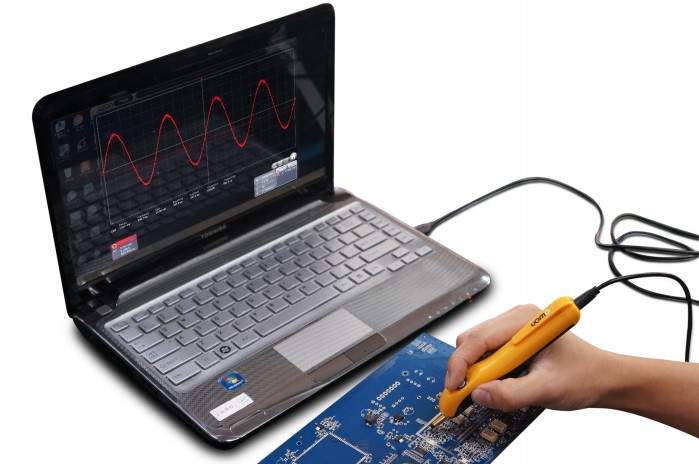

Программное обеспечение и анализ сигналов

В комплекте поставляется ПО для Windows, которое отображает форму сигнала на экране компьютера и выполняет автоматические измерения: амплитудные, временные и статистические. Функция БПФ позволяет анализировать спектр сигнала, что полезно при диагностике источников питания и поиске источников помех. Доступна запись и воспроизведение осциллограмм для детального изучения переходных процессов.

Где применяется OWON RDS1021I

Изолированный осциллограф востребован в задачах, где обычные USB-приборы небезопасны или недостаточно точны:

• Диагностика импульсных блоков питания - измерение пульсаций, анализ формы сигнала на первичной и вторичной стороне.
• Ремонт инверторов и преобразователей частоты - работа с высоковольтными цепями.
• Обслуживание драйверов двигателей и систем управления - измерение сигналов в мощных цепях.
• Проверка источников бесперебойного питания (ИБП) - анализ выходного напряжения и тока.
• Работа с автомобильной электроникой - измерение сигналов в бортовой сети.
• Учебные лаборатории - безопасное проведение экспериментов с силовыми схемами.

Преимущества OWON RDS1021I

1. Изолированный USB-интерфейс до 1000 В. Безопасность компьютера и оператора при работе с мощными цепями.
2. Входное напряжение до 400 В. Достаточно для большинства задач в силовой электронике.
3. Снижение помех. Изоляция исключает влияние компьютера на измеряемый сигнал.
4. Карманный формат. Вес 270 г и размеры 150 x 20 x 18 мм - прибор всегда с собой.
5. Питание от USB. Не нужны батарейки и блок питания.
6. Управление трекболом. Не нужно тянуться к компьютеру для смены настроек.
7. Полоса 25 МГц и дискретизация 100 Мвыб/с. Достаточно для отладки большинства схем.
8. Доступная цена. Профессиональные возможности для работы с силовой электроникой.
