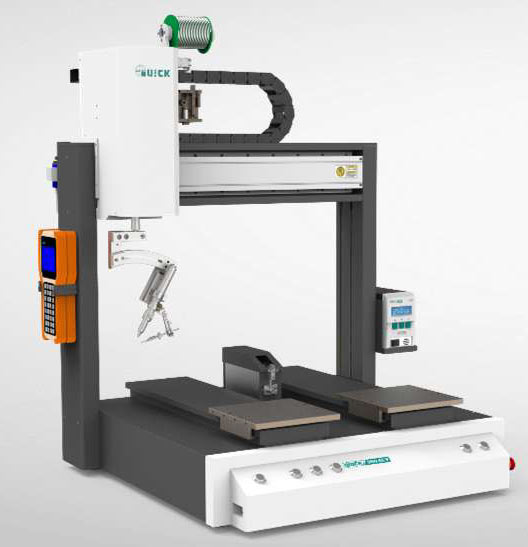

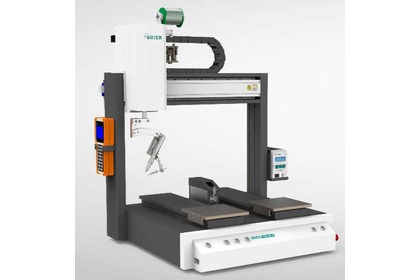

Паяльный робот (автоматическая паяльная машина) QUICK ET9584CYA (с 371TIAA)

Quick
Паяльный робот (автоматическая паяльная машина) QUICK ET9584CYA (с 371TIAA)
На складе: отсутствует
Артикул
№ 03043
Гарантия Гарантия
12 месяцев
Мощность
150 Вт
Количество осей
4
Макс. рабочая температура
480 °С
Диапазон перемещения по X
500 мм
Диапазон перемещения по Y
400 мм
Диапазон перемещения по Z
100 мм
Диапазон перемещения по R
300 °
Диапазон скорости по X
0.1~800 мм/сек
Диапазон скорости по Y
0.1~800 мм/сек
Диапазон скорости по Z
0.1~300 мм/сек
Особенности
Двойная ось Y

Двойная ось Y обеспечивает более высокую эффективность и более удобную работу.

Паяльные роботы QUICK — универсальное решение для монтажа пайкой печатных плат. Основная концепция паяльных роботов QUICK — компактные настольные автоматические паяльные комплексы, с высокой точностью выполняющие с помощью паяльника запрограммированные монтажные операции.
Роботы QUICK управляют перемещением с высоким разрешением (до 4 осей: три декартовы координаты + поворот (X/Y/Z/R)). Все роботы делают 3D-линейные и дуговые интерполяции, позволяя осуществлять как поточечную пайку, так и линейно непрерывную. Система 3D-управления QUICK обеспечивает плавное и точное позиционирование с погрешностью ±0,02 мм.
Конструктивно паяльные роботы QUICK имеют модульную структуру (система позиционирования, паяльная станция, устройство подачи припоя, обучающий пульт), что облегчает обслуживание и ремонт. Модельный ряд роботов QUICK задается вариациями по размерам зоны перемещения и по числу осей, что оптимизирует финансовые затраты.

  • прецизионная подача припоя, шаговый двигатель
  • интеллектуальная температурная компенсация, индукционная технология нагрева
  • сигнализация при некорректной температуре, при отсутствии припоя
  • групповые операции при настройке программ: копирование, удаление, изменение.

*Комплектуется устройством подачи с функцией продольного перфорирования проволоки (QUICK 371TIAA). Эта функция предназначена для устранения разбрызгивания припоя при вскипании находящегося внутри него флюса.

Технические характеристики паяльного робота (автоматической паяльной станции) QUICK ET9584CYA

Модель QUICK ET9584CYA
Напряжение 100-240 В переменного тока
Мощность паяльника QUICK262 150 Вт
Мощность паяльного робота QUICK ET9584CYA 310 Вт
Диапазон температур 50-500°С (в зависимости от режима работы)
Количество осей 4
Диапазон перемещения (мм) X 500
Y 400
Z 100
R 300°
Диапазон скорости (мм/сек) X 0.1-600
Y 0.1-600
Z 0.1-200
R 0.1-600°
Повторяемость (мм) X ±0.02
Y
Z
R ±0.02°
Нагрузка (кг) Рабочий стол 5
Паяльный наконечник 2
Рабочий диапазон (мм) 230x400 (двойная ось Y)
Регулировка скорости Плавная
Объем памяти паяльного робота QUICK ET9584CYA ≤999 программ, (до 60000 точек пайки в файле)
Обработка файлов ≤255 файлов
Диаметр проволочного припоя 0.5 мм~1.2 мм
Условия окружающей среды Температура 0-40℃
Влажность 20-90% (без образования конденсата)

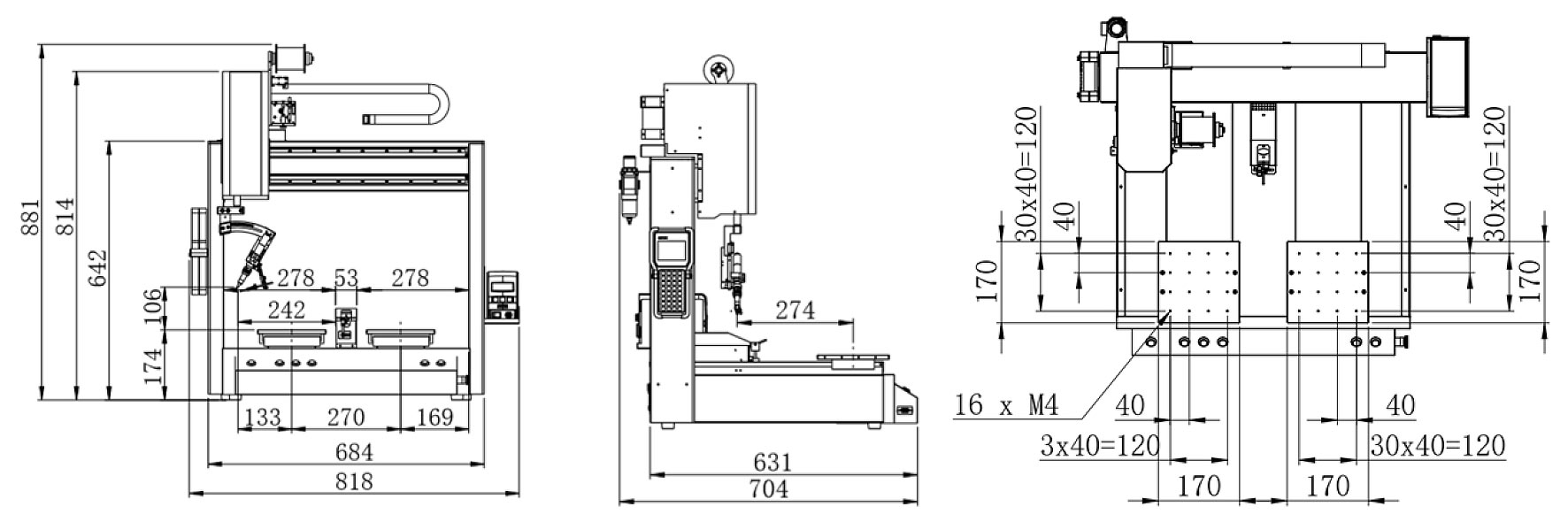

Размеры паяльного робота QUICK ET9584CYA (Д×Ш×В) 820×705×720 мм
Вес паяльного робота QUICK ET9584CYA (кг) Около 60 кг
