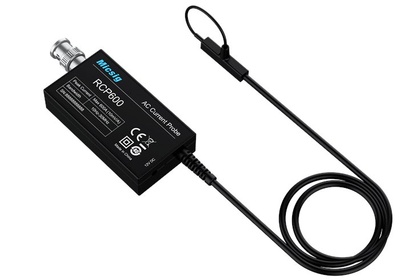

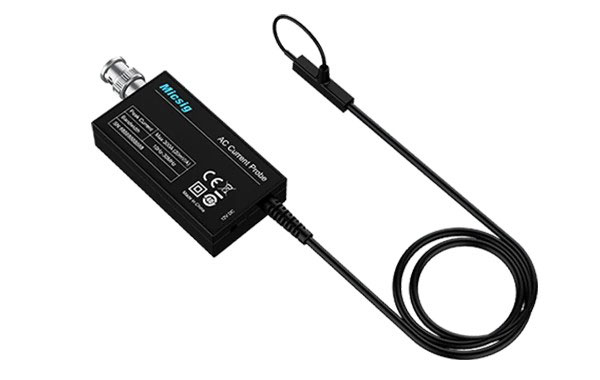

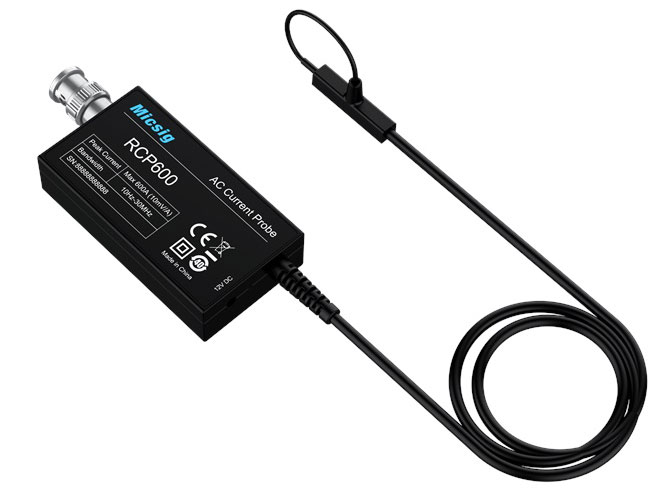

Осциллографический токовый пробник AC с поясом Роговского Micsig RCP600-XS

Micsig
Осциллографический токовый пробник AC с поясом Роговского Micsig RCP600-XS
На складе: отсутствует
Артикул
№ 03345
Гарантия Гарантия
12 месяцев


Токовые пробники с катушкой Роговского серии RCP измеряют переменный ток с полосой пропускания до 30 МГц, точность до 1%, измеряет высокочастотные, большие токовые сигналы более легко и точно.

RCP отличается превосходными характеристиками и изысканным дизайном, тонкая, гибкая, зажимная катушка Роговского позволяет пользователю проводить измерения без повреждения проводника и без помех для исследуемого устройства. Длина провода и размер катушки могут быть настроены, что обеспечивает различные возможности выбора для ежедневного проектирования и устранения неисправностей.

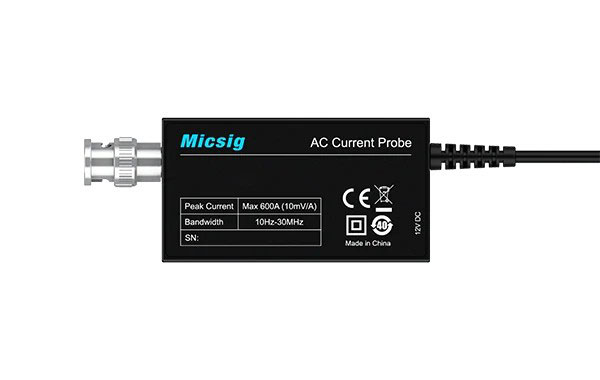

Интерфейс BNC

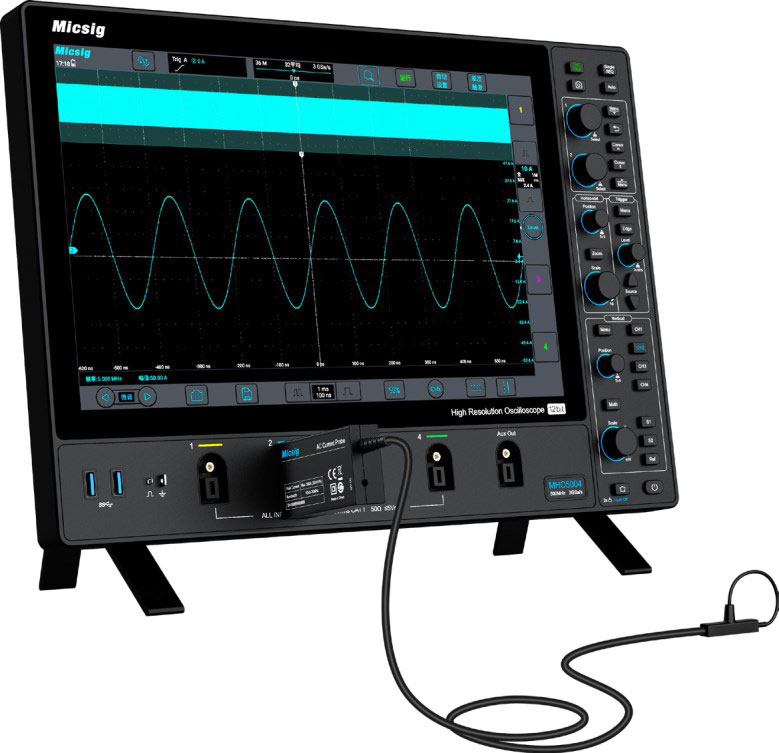

Стандартный интерфейс BNC, совместимый с любым осциллографом.

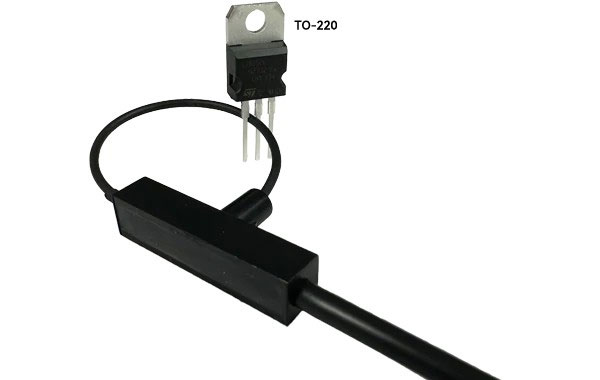

Минимальное поперечное сечение катушки
Диаметр поперечного сечения катушки составляет всего 1.6 мм, что позволяет инженерам измерять ток в самых труднодоступных частях схемы, например, в микросхемах с узким расстоянием между выводами, таких как TO-220, TO-47.

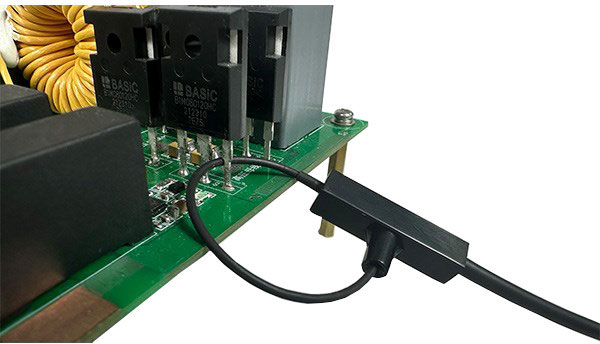

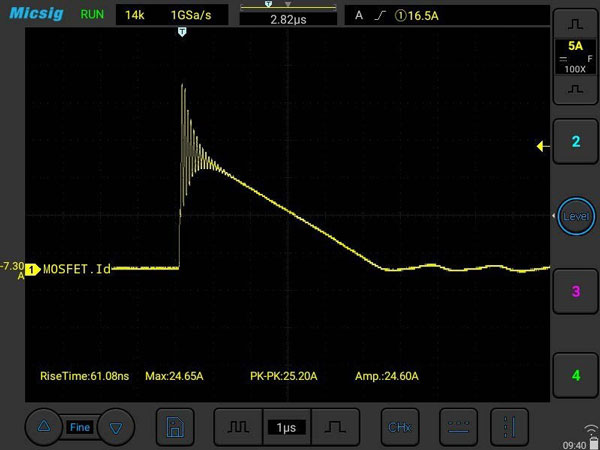

Измерение предельного тока полевых (MOSFET) транзисторов
Серия RCP обладает превосходными возможностями высокочастотных измерений, легко справляется с высокоскоростными сигналами и быстро меняющимися формами тока, помогая наблюдать высокочастотные гармонические составляющие при измерении предельного тока полевых (MOSFET) тразисторов.






Области применения:

  • Измерение тока частоты 50/60 Гц
  • Измерение гармонических составляющих тока
  • Измерение токов выводов в устройствах MOSFET или IGBT
  • Измерение тока нагрузки и гармоник высокого порядка в силовой электронике
  • Разработка и диагностика силовых преобразователей

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MICSIG RCP600-XS:

Модель Micsig RCP600-XS Rogowski coil
Диапазон 600 А
Частота 10 Гц - 30 МГц
Чувствительность 10 мВ/А  (100X)
Точность 2%
Выходной шум <12 мВп-п
Время задержки 20 нс
Максимальное напряжение переменный ток 1 кВскз (1 мин.), (50 Гц/60 Гц); только катушка Роговского
Точность позиционирования проводника ±1% (отклонение от центра)

Рабочая температура

базовый блок: 0°C - 55°C;
катушка: - 20°C - 125°C
Выходное сопротивление 1 МОм
Питание 12 В пост.
Максимальный размер проводника 20 мм
Диаметр поперечного сечения катушки 1.6 мм
Габариты внешнего блока, мм 40x70x17
Длина выходного кабеля около 150 см
Язык Версия Размер и тип

Каталог продукции Micsig

Планшетные осциллографы, автомобильные осциллографы, осциллографические пробники, аксессуары

Английский 2025 5.89 Мб, PDF Скачать

Инструкция на токовые пробники с катушкой Роговского Micsig серии RCP

RCP60XS, RCP300XS, RCP600XS, RCP1200XS, RCP3000XS, RCP6000XS

Английский 1.0 777.41 Кб, PDF Скачать
